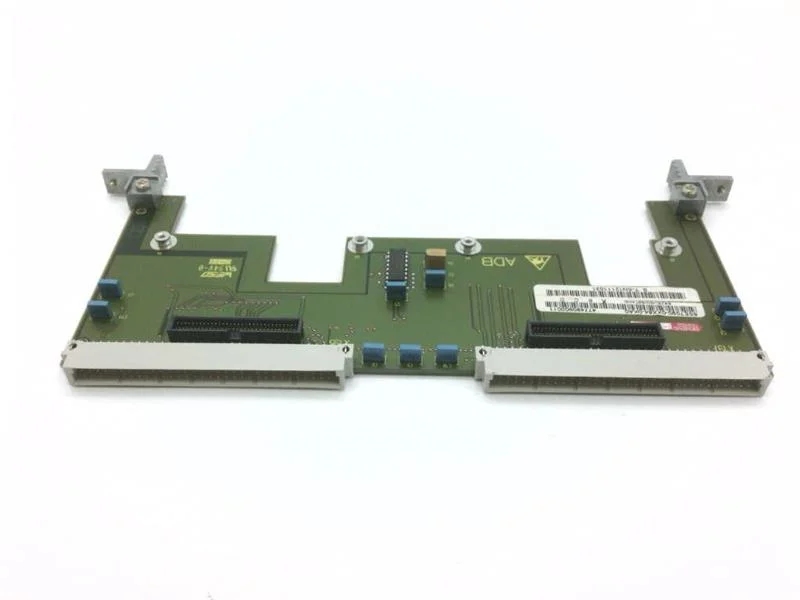

Placa adaptadora ADB Siemens 6SX7010-0KA00 SIMOVERT MASTERDRIVES

Parámetros y características clave

Características y ventajas principales

• Transportista obligatorio para las placas de opciones MASTERDRIVESLa función principal del módulo es proporcionar tanto las ranuras físicas para PCB como la conexión de bus interna necesarias para que las tarjetas de opción en miniatura se conecten con la unidad de control del variador (CUVC o CUMC). Sin el ADB, las tarjetas de opciones como CBP2, SBP, EB1 y EB2 no se pueden instalar mecánicamente ni reconocer electrónicamente por la unidad. Esto convierte al ADB en un requisito previo para cualquier expansión de funciones de MASTERDRIVES.

• Permite la comunicación PROFIBUS y PROFINET.: Una de las aplicaciones más críticas del ADB es como plataforma de montaje para el CBP2 (PROFIBUS DP) tablero de comunicación Cuando se instala el ADB, se puede montar un CBP2 en la ranura designada (ranura X198 en la parte inferior), lo que permite que la unidad se comunique con un sistema de automatización de nivel superior. Esto fue fundamental para integrar el variador en las redes de control basadas en S7.

• Admite configuraciones de placa de doble opción.Una sola placa ADB admite hasta dos placas de opciones en miniatura simultáneamente, lo que permite expansiones combinadas. . Por ejemplo, un ADB puede albergar tanto un CBP2 (para comunicación PROFIBUS) y un EB2 (para expansión de E/S flotante) al mismo tiempo, o un CBP2 junto con un PAS placa de evaluación del codificador Esto proporciona una escalabilidad flexible del sistema sin necesidad de múltiples placas adaptadoras.

• Arquitectura de instalación estructuradaLa jerarquía de las placas de opciones MASTERDRIVES sigue una estructura clara de padre-hijo. La ADB es la placa "padre", instalada una sola vez por unidad, que proporciona la base. Las placas de opciones en miniatura (CBP2, SBP, EB1, EB2, SLB) son las "hijas" que se conectan a las ranuras de la ADB. Además, si se requiere un adaptador de bus local (LBA), este debe instalarse antes del ADB. Este enfoque estructurado garantiza una comunicación adecuada y el reconocimiento del sistema.

Aplicaciones típicas

El 6SX7010-0KA00 es un componente fundamental para ampliar los sistemas SIMOVERT MASTERDRIVES con funcionalidades avanzadas. Se utiliza principalmente al planificar la instalación de una tarjeta de opciones en una unidad MASTERDRIVES que nunca ha tenido opciones instaladas. :

• Integración de red PROFIBUS: Instalación del ADB como requisito previo para una tarjeta de comunicación CBP2 para conectar un variador MASTERDRIVES a una red PROFIBUS DP. .

• Expansión de la retroalimentación del codificador: Se utiliza como plataforma de montaje para una placa codificadora de impulsos (SBP) para permitir una retroalimentación precisa de velocidad o posición desde un codificador de motor.

• Expansión de terminales de E/S: Montaje de tarjetas EB1 o EB2 para añadir capacidades de E/S digitales y analógicas a la unidad.

• Control de movimiento avanzado: Alojar un CBP2 junto con una placa tecnológica (por ejemplo, T100/T300) en la misma caja electrónica para aplicaciones de control de movimiento multieje coordinadas. .

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del 6SX7010-0KA00?

A: Se trata del kit de actualización ADB (Placa Adaptadora) para los variadores SIMOVERT MASTERDRIVES. Funciona como una placa base obligatoria que proporciona ranuras físicas y una conexión de bus para la instalación de placas de opciones en miniatura (como CBP2, SBP, EB1 y EB2) en la caja electrónica del variador. Es un requisito previo para la mayoría de las instalaciones de placas de opciones de los variadores MASTERDRIVES. .

P2: ¿El modelo 6SX7010-0KA00 sigue en producción?

A: No. El producto tiene un estado de producto de EOSR (Fin de servicio/reparación) a fecha de 7 de octubre de 2010, lo que indica que ha sido descontinuado Su disponibilidad se realiza a través del mercado de excedentes o de productos reacondicionados.

P3: ¿Cuál es la diferencia entre la placa 6SX7010-0KA00 y la placa de referencia 6SE7090-0XX84-0KA0?

A: El 6SX7010-0KA00 es el Número de pedido del kit de adaptación, que normalmente incluye la placa ADB (6SE7090-0XX84-0KA0) junto con los accesorios necesarios para la instalación. . El 6SE7090-0XX84-0KA0 es el número de referencia de la placa ADB en sí .

P4: ¿Qué tarjetas de opción se pueden instalar en el ADB?

A: El ADB admite una variedad de placas de opciones en miniatura. Esto incluye placas de comunicación: CBP, CBP2 (PROFIBUS) y CBC (CANopen); tarjetas de expansión de terminal: EB1 y EB2; evaluación del codificador: PASy juntas de autobuses locales: SLB Solo se puede insertar una placa de cada tipo por ADB.

P5: ¿Cuántas tarjetas de opciones puede admitir un solo ADB?

A: Un único ADB puede admitir hasta dos placas de opciones en miniatura simultáneamente, en cualquier combinación que se ajuste a las posiciones de ranura disponibles. Por ejemplo, puede albergar una tarjeta CBP2 y una tarjeta EB2 al mismo tiempo.

P6: ¿Dónde está instalado el ADB en la caja electrónica MASTERDRIVES?

A: El ADB se instala en la caja electrónica de la unidad, específicamente en las ranuras libres designadas +1.B2 y/o +1.B3. Si solo se utiliza una tarjeta de opciones, debe insertarse en la ranura +1.B2 (a la derecha). Si también se utiliza una tarjeta de tecnología, la tarjeta de opciones se inserta en la ranura +1.B3. .

P7: ¿Se requiere alguna otra placa antes de instalar el ADB?

A: En algunos casos, sí. Si la unidad de accionamiento no tiene ya una Adaptador de bus local (LBA, número de pedido 6SE7090-0XX84-4HA0) Una vez instalado, debe montarse en la caja de electrónica antes de poder instalar el ADB. .

P8: ¿Cuál es el procedimiento de instalación típico para un CBP2 con el ADB?

A: El orden de instalación es: primero Instale el LBA si aún no está presente; segundo Instale el ADB en la caja de electrónica; tercero Monte la placa CBP2 en el ADB, específicamente en la ranura designada en la parte inferior (posición X198). El ADB proporciona tanto la ranura física como la conexión del bus eléctrico necesarias para que el CBP2 funcione. .
