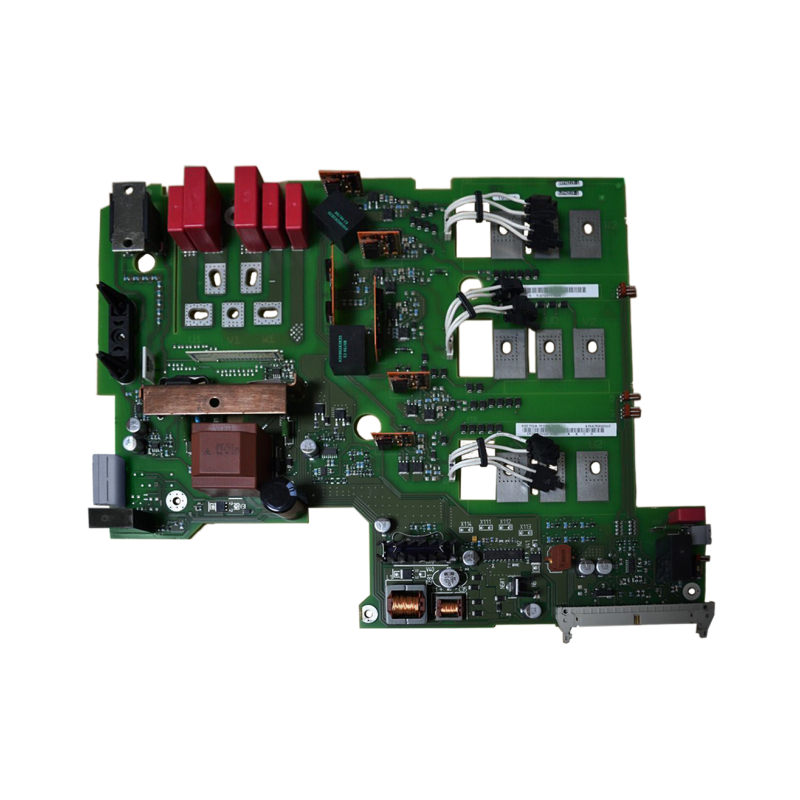

El Siemens C98043-A1601-L4 (número de orden 6RY1243-0DA01) es un módulo de interfaz de alimentación y conmutación especializado para el SIMOREG familia de variadores de CC Esta unidad proporciona señales de activación y alimentación de tensión auxiliar para las secciones de potencia de tiristores de los variadores SIMOREG, lo que garantiza un encendido fiable de los semiconductores de potencia en aplicaciones de control de motores industriales. .
Este módulo es un componente integral de la línea de variadores de CC SIMOREG de Siemens, que se conecta con las placas de control principales y los conjuntos de tiristores en los variadores completos. Es esencial en aplicaciones exigentes como laminadoras, extrusoras, bobinadoras y maquinaria industrial pesada.
Número de artículo :
C98043-A1601-L4Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
RomaniaPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5daysPeso :
0.239kgPresupuesto
Tarjeta de interfaz de alimentación/unidad de conmutación Siemens C98043-A1601-L4
Módulo de control y alimentación auxiliar para sistemas de accionamiento de CC SIMOREG.
| Origen | Rumania |
| Peso neto (kg) | 0,239 kg |
| Dimensiones del embalaje | * |
Características y beneficios clave
Doble funcionalidad: Proporciona ambos señales de compuerta (pulsos de puerta de tiristor) y fuentes de alimentación de tensión auxiliar estabilizadas para la electrónica de control dentro del sistema de accionamiento SIMOREG .
Control preciso mediante tiristores: Genera pulsos de puerta con una sincronización precisa para el disparo fiable de semiconductores de potencia en configuraciones de puente trifásico. .
Aislamiento del transformador de impulsos: Cada canal de control de puerta emplea aislamiento de transformador de pulsos hasta 2500 V CA para garantizar el disparo seguro de los tiristores a diferentes niveles de potencial dentro del circuito de potencia .
Almacenamiento de energía para situaciones de emergencia: Incluye un sistema de almacenamiento de energía a granel (2200 µF) que mantiene la capacidad de accionamiento de la puerta durante breves perturbaciones en la línea de CA, evitando fallos de encendido y de conmutación. .
Suministro auxiliar estabilizado: Ofrece limpieza +15V CC Salida estabilizada para circuitos de control analógicos y lógica de ángulo de disparo, lo que garantiza que todo el sistema de accionamiento funcione a partir de una tensión de referencia regulada. .
Protección integral: Protección integrada contra cortocircuitos, sobretemperatura y subtensión, con indicadores LED de estado en el panel frontal (alimentación correcta, habilitación de puerta, fallo) para un diagnóstico inmediato. .
Construcción de grado industrial: Utiliza componentes de grado industrial diseñados para un funcionamiento continuo en entornos hostiles, con un rango de temperatura de funcionamiento de -10 °C a +55 °C. .
Calidad Siemens comprobada: Fabricado en Alemania, cumpliendo con los estrictos estándares de ingeniería y calidad de Siemens. .
| Categoría | Especificación |
|---|---|
| Fabricante | Siemens AG |
| Número de modelo | C98043-A1601-L4 |
| Número de orden | 6RY1243-0DA01 |
| Tipo de producto | Tarjeta de interfaz de alimentación / Unidad de conmutación |
| Familia de productos | Serie de variadores de CC SIMOREG |
| Función principal | Compuerta de tiristores y fuente de alimentación auxiliar SV |
| País natal | Alemania |
| Parámetro | Detalle |
|---|---|
| Voltaje de entrada | 24 V CC ±20% |
| Corriente de entrada | 1.2 Un ejemplo típico |
| Consumo de energía | 28 W máximo |
| Salida de suministro auxiliar | +15 V CC estabilizado |
| Corriente de alimentación auxiliar | 500 mA máximo |
| Salidas de control de puerta | 6 canales de impulsos (puente trifásico) |
| Corriente de puerta | 500 mA de pico por canal |
| Voltaje de puerta | 10 V pico típico |
| Aislamiento del transformador de impulsos | 2500 V CA |
| Almacenamiento de energía | capacitancia de 2200 µF |
| Tiempo de espera | 20 ms a plena carga |
| Parámetro | Detalle |
|---|---|
| Peso | Aprox. 0,82 - 1,5 kg |
| Dimensiones | Aproximadamente 26 x 23 x 3,5 cm |
| Temperatura de funcionamiento | -10°C a +55°C |
| Temperatura de almacenamiento | -25°C a +70°C |
| Humedad | 5–95% sin condensación |
| Estilo de montaje | Adaptador para montaje en panel o riel DIN |
| Tipo de conexión | Terminales de tornillo y conectores planos |
| Certificaciones | Componente reconocido por CE y UL. |
El C98043-A1601-L4 se utiliza en sectores industriales que requieren un control de campo fiable de variadores de CC SIMOREG:
| Industria | Solicitud |
|---|---|
| Acero y metales | Accionamientos principales, bobinadoras y desbobinadoras de la laminadora . |
| Minería | Elevadores de minas y sistemas de accionamiento de cintas transportadoras . |
| Extrusión y plásticos | Accionamientos de extrusora y bobinadora . |
| Industria general | Control de motores de CC de servicio pesado en entornos exigentes. . |
| Textil e impresión | Accionamientos de motores de CC de alta precisión en líneas de producción . |
Estado de la pieza de repuesto: Este módulo es una pieza de repuesto para el mantenimiento de instalaciones de variadores de frecuencia SIMOREG existentes. Por favor, verifique el sufijo y la configuración exactos que requiere su sistema de variadores antes de realizar el pedido.
Configuración no incluida: El componente C98043-A1601-L4 es un componente de hardware. Su sustitución debe ser realizada por personal cualificado con acceso a la copia de seguridad de los parámetros originales de la unidad.
Precauciones contra descargas electrostáticas (ESD): Manipule el módulo utilizando las precauciones adecuadas contra descargas electrostáticas (ESD) para proteger los circuitos internos sensibles. .
Verificación de la instalación: Asegúrese de que el sistema de control esté apagado antes de intentar instalar o extraer el módulo. Verifique que el módulo esté correctamente colocado y que todos los conectores estén completamente conectados. .
