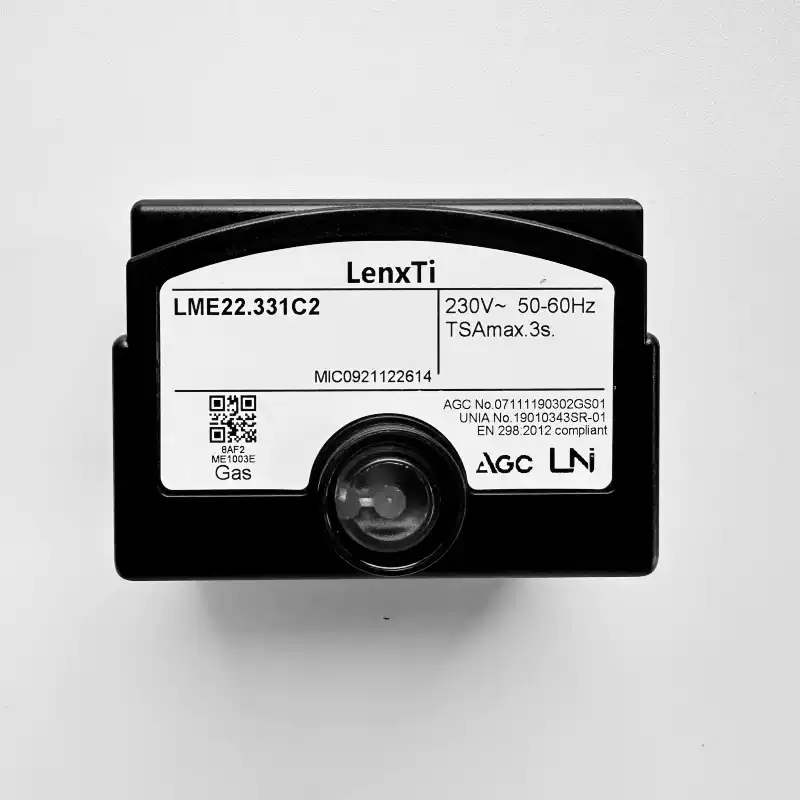

Controles para quemadores de gas SIEMENS LME22.331C2

Características principales

• Procesamiento digital de señales – Secuencias de control precisas y repetibles para una mayor fiabilidad del sistema.

• Indicador LED multicolor – Mensajes de estado claros y retroalimentación de diagnóstico para condiciones operativas y de fallas.

• Detección de subtensión – Evita el funcionamiento en condiciones eléctricas inseguras.

• Supervisión de la presión atmosférica – Verificación del funcionamiento del interruptor de presión de aire durante el arranque y la operación.

• Sistema de reinicio remoto eléctrico – Permite una gestión eficiente del sistema a distancia.

• Limitación de repetición – Evita intentos excesivos de reinicio para proteger el quemador y los equipos asociados.

• Funcionamiento intermitente controlado – Apagado de seguridad obligatorio después de 24 horas de funcionamiento continuo.

• Control del actuador (12s) – Tiempo de funcionamiento del actuador integrado para un control preciso de la relación aire-combustible.

Parámetros técnicos

Ventajas principales

1. Modernización sin problemas para sistemas heredados

El LME22.331C2 está diseñado específicamente como un reemplazo digital Para las series de control de quemadores Siemens LGB y LMG. Presenta las mismas dimensiones de carcasa que los modelos LGB y LMG, lo que permite un reemplazo directo sin modificaciones mecánicas.. Al sustituir los controles LGB o LMG por LME, la unidad auxiliar AGQ1… o AGQ2… debe reemplazarse por la AGQ3…A27..

2. Monitoreo integral de la seguridad

La unidad integra múltiples funciones de seguridad en un único módulo compacto: detección de subtensión, supervisión del interruptor de presión de aire (con comprobación funcional durante el arranque y el funcionamiento), supervisión de la llama y limitación de repetición.La función de funcionamiento intermitente controlado activa un Apagado de seguridad obligatorio después de 24 horas de funcionamiento continuo.seguido de un reinicio automático.

3. Control preciso del actuador

Con un dedicado Tiempo de funcionamiento del actuador: 12 segundosEl LME22.331C2 está diseñado para quemadores de tiro forzado que requieren un control preciso de la relación aire-combustible mediante un actuador. La secuencia de control se gestiona mediante procesamiento digital de señales, lo que garantiza una sincronización precisa y repetible..

4. Capacidades de diagnóstico avanzadas

El Indicador LED multicolor Proporciona mensajes claros sobre el estado operativo y de las fallas, lo que simplifica la resolución de problemas.Si se produce un bloqueo, se ilumina la luz indicadora roja y el control del quemador se puede restablecer pulsando el botón de reinicio de bloqueo durante aproximadamente 1 segundo (pero menos de 3 segundos)..

5. Amplia compatibilidad de aplicaciones

El LME22.331C2 está probado y aprobado de acuerdo con DIN EN 298y es adecuado para aplicaciones regidas por EN 676 (quemadores de tiro forzado a gas) y EN 230 (quemadores de aceite)Está diseñado y fabricado para su uso por fabricantes de equipos originales (OEM) que integran controles de quemadores en productos de control de combustión..

Aplicaciones

El LME22.331C2 se utiliza en una amplia gama de aplicaciones de control de combustión:

Modelos recomendados y productos relacionados

NotaLa serie LME22 ofrece varias configuraciones de temporización. Verifique siempre el número de modelo específico con respecto a los requisitos de su quemador, en particular el tiempo de purga previa (t1) y el tiempo de funcionamiento del actuador..

Qué incluye

• 1 × Unidad de control de quemador de gas SIEMENS LME22.331C2

Nota: La sonda de ionización, el detector de llama QRA, la unidad auxiliar AGQ3 y el transformador de encendido se venden por separado.

¿Por qué comprar con nosotros?

• Nuevo y original – Producto original de Siemens

• En stock – Listo para enviar el mismo día o al día siguiente hábil.

• Totalmente probado – Cada unidad ha sido verificada para comprobar su funcionamiento.

• Garantía incluida – Compre con confianza

• Apoyo técnico – Asistencia disponible para la compatibilidad del quemador

Preguntas frecuentes (FAQ)

P1: ¿Qué es el SIEMENS LME22.331C2?

Se trata de una unidad de control de quemadores de gas basada en microprocesador para el arranque y la supervisión de quemadores de gas o gas/petróleo de 1 o 2 etapas en funcionamiento intermitente. Supervisa la llama mediante una sonda de ionización y controla la secuencia del quemador, incluyendo la purga previa, el encendido y la parada de seguridad..

P2: ¿Qué modelos heredados reemplaza el LME22.331C2?

Reemplaza LGB22.330A27 y LMG22.330B27 Controles de quemador heredados. Las dimensiones de la carcasa son idénticas para una adaptación sin problemas..

P3: ¿Qué cambio de unidad auxiliar se requiere al reemplazar LGB/LMG por LME?

Al sustituir los controles del quemador LGB o LMG por LME, La unidad auxiliar AGQ1… o AGQ2… debe ser reemplazada por la AGQ3…A27..

P4: ¿Cuál es el tiempo de seguridad (TSA) de este controlador?

El tiempo de seguridad es 3 segundos (tiempo máximo para el establecimiento de la llama).

P5: ¿Cuál es el tiempo de purga previa (t1)?

El tiempo de purga previa es 30 segundos.

P6: ¿Cuál es el tiempo de funcionamiento del actuador?

El tiempo de funcionamiento del actuador es 12 segundos.

P7: ¿Qué métodos de detección de llamas son compatibles?

El LME22.331C2 admite sonda de ionización supervisión de llamas. También puede funcionar con un Detector de llama QRA a través de la unidad auxiliar AGQ3 para quemadores de tiro forzado, o un Detector de llama azul QRC para llamas de fuego azul.

P8: ¿Qué sucede después de 24 horas de funcionamiento continuo?

El controlador inicia una Apagado controlado seguido de un reinicio automático después de un máximo de 24 horas de funcionamiento continuo.

P9: ¿Cómo reinicio el control del quemador después del bloqueo?

Presione el Botón de reinicio de bloqueo durante aproximadamente 1 segundo (pero menos de 3 segundos). El control solo se puede reiniciar cuando todos los contactos de la línea están cerrados y no hay subtensión..

P10: ¿Cuáles son las dimensiones y el peso?

La unidad pesa aproximadamente 0,16 kg (160 g)Las dimensiones sin embalaje son aproximadamente 62 mm (alto) × 90 mm (ancho) × 53 mm (largo)..

P11: ¿Qué normas cumple este controlador?

Cumple con EN 298, EN 676, y EN 230 estándares.

P12: ¿Cuál es la tensión de alimentación?

La tensión de alimentación es CA 230 V (220–240 V), 50/60 Hz.

P13: ¿Es este un producto original de Siemens?

Sí. Esto es un nuevo y original Producto Siemens con número de modelo LME22.331C2.

P14: ¿Qué debo verificar antes de realizar el pedido?

Siempre verifique el número de modelo (LME22.331C2), el tipo quemador (1 etapa vs. 2 etapas), la método de detección de llamasy el tiempos requeridos (t1, TSA, actuador) según su aplicación específica. Consulte la documentación de Siemens o póngase en contacto con nuestro soporte técnico para obtener ayuda.
