El ABB PFEA113-65 (3BSE050092R65) Es un controlador de tensión de alto rendimiento de la serie PFEA113, que forma parte de los sistemas de tensión de banda de ABB. Su función principal es servir como unidad de control especializada para la regulación precisa de la tensión de la banda, el alambre y la película en las líneas de procesamiento industrial, asegurando una calidad constante del material y previniendo defectos durante las operaciones de bobinado y desbobinado.
Número de artículo :
3BSE050092R65Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
SwedenPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
6kgDescripción de los productos
Módulo DCS ABB 3BSE050092R65 en stock
| Número de modelo | 3BSE050092R65 |
| Lugar de origen | Suecia |
| Dimensiones/Peso | 6 kg |
| Condición | Nuevo y original |
| Garantía | 1 año |
| Términos de envío | DHL Fedex TNT EMS UPS |
| Pago | TT / Western Union |
| El tiempo de entrega | 3-5 días |
| Servicio | Servicio en línea las 24 horas |
Parámetros y características clave
| Artículo | Especificaciones / Características |
|---|---|
| Tipo de producto | Controlador de tensión / Unidad electrónica de medición de tensión |
| Plataforma del sistema | Sistemas de tensado de banda ABB; se integra con ABB AC 800M y System 800xA. |
| Entradas de sensores | 4 canales independientes para células de carga ABB Pressductor® (series PFTL/PFBL) |
| Rango de medición | 0-200% de la escala completa |
| Exactitud | ±0,1% de la escala completa |
| Tiempo de respuesta | < 10 ms |
| Salidas analógicas | 6 configurables (tensión o corriente), por ejemplo, de -5 V a +11 V / 0-21 mA |
| Entradas/Salidas digitales | 1 DI / 4 DO (alarma y estado) |
| Comunicación | PROFIBUS DP, RS-485, Modbus TCP |
| Clasificación de protección | IP65 (sellado herméticamente) / IP20 (montaje en riel DIN) |
| Fuente de alimentación | 24 V CC (18-36 V) |
| Temperatura de funcionamiento | De 0 °C a +55 °C / de -20 °C a +60 °C |
Control de tensión multicanal de alta precisión: La característica más destacada del módulo es su soporte para hasta cuatro celdas de carga independientes Esto permite una medición precisa de la tensión y un control PID en múltiples puntos de una banda ancha, lo que garantiza una manipulación uniforme del material y evita defectos como el estiramiento o el arrugamiento. .
E/S versátiles y algoritmos de control avanzados: El módulo proporciona seis salidas analógicas configurables para el control directo de actuadores como frenos o variadores de frecuencia Cuenta con funciones avanzadas, entre ellas: control de tensión cónica, compensación de velocidad, y cálculo del diámetro para gestionar los cambios dinámicos durante el bobinado y desbobinado .
Diseño industrial robusto para entornos hostilesLa versión con clasificación IP65 está diseñada para su instalación directa en condiciones exigentes con polvo, aceite o humedad, como fábricas de papel o imprentas, sin necesidad de carcasas externas. Incluye diagnósticos completos para fallas en el cableado de los sensores y errores de comunicación. .
Integración perfecta del sistema: Es compatible PROFIBUS DP y Modbus TCP Para una integración sencilla con los controladores ABB System 800xA y AC 800M, y con PLC de terceros. Puede ser en cascada (hasta 3 unidades) para crear un sistema con 12 sensores para aplicaciones de rodillos segmentados complejos. .
El PFEA113-65 es un componente clave en los procesos industriales que requieren un control preciso de la tensión:
Papel y pulpaMáquinas papeleras, líneas de recubrimiento y cortadoras-rebobinadoras .
Impresión y embalajePrensas de impresión y máquinas laminadoras .
Textil y cineLíneas de tejido, bobinado y estiramiento de película .
Procesamiento de metalesLíneas de laminado y corte de flejes metálicos .
P1: ¿Cuál es la función principal del PFEA113-65?
A: Se trata de un controlador de tensión que recibe señales de las células de carga de ABB para regular la tensión del material durante el procesamiento, manteniendo una fuerza constante para evitar roturas o estiramientos. .
P2: ¿Qué diferencia al PFEA113-65 de un módulo de E/S PLC estándar?
A: Es un controlador "inteligente" especializado. Integra acondicionamiento de señales, algoritmos de control PID y E/S de alta velocidad Específicamente para aplicaciones de tensión. Esto proporciona una respuesta más rápida y un control más robusto que el uso de un módulo de E/S de propósito general. .
P3: ¿Cuántos sensores puede admitir el PFEA113-65?
A: Un único módulo admite hasta 4 células de carga ABBSe pueden conectar en cascada hasta tres unidades para admitir 12 sensores en aplicaciones multizona. .
P4: ¿Es el PFEA113-65 adecuado para entornos industriales adversos?
A: Sí. Un IP65 Existe una versión disponible para entornos con alto contenido de polvo o humedad. La versión IP20 está diseñada para su montaje en armarios de control estándar. .
P5: ¿Qué protocolos de comunicación son compatibles?
A: Es compatible PROFIBUS DP y Modbus TCP a través de RS-485 .
P6: ¿Cuál es el estado actual del ciclo de vida del PFEA113-65?
A: Si bien algunas fuentes lo catalogan como "Activo" y "En stock" Otros lo señalan como un producto heredado disponible a través de la distribución. .
El PFEA113-65 (3BSE050092R65) forma parte de la serie de controladores de tensión ABB PFEA. A continuación se muestran productos relacionados y alternativas:
| Producto/Modelo | Tipo | Breve descripción |
|---|---|---|
| PFEA113-65 (3BSE050092R65) | Módulo destacado | El controlador de tensión de alto rendimiento incluye 4 entradas para sensores y opción IP65. . |
| PFEA111-65 | Controlador de tensión | Un modelo similar, probablemente de menor capacidad, posiblemente un predecesor de la serie PFEA113. . |
| PFEA113-20 | Controlador de tensión | Una variante con un alcance diferente, a menudo mencionada junto con el modelo -65. . |

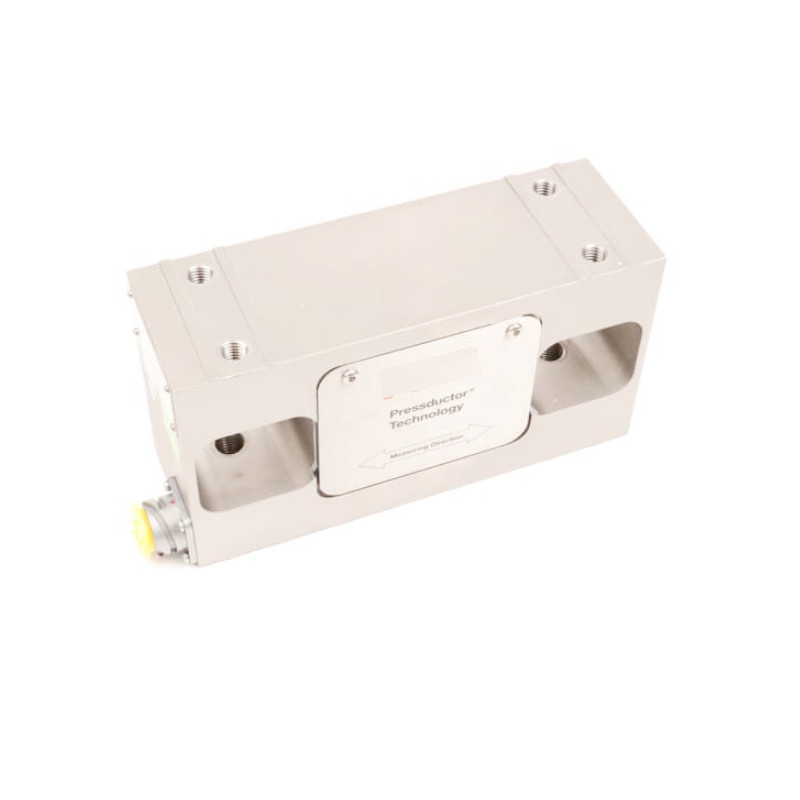

| PFTL101A | Célula de carga | Una célula de carga de tensión ABB Pressductor® compatible para la medición de fuerza. . |
| PFBL141B | Célula de carga | Otra célula de carga de cojinete ABB Pressductor® compatible, que se utiliza a menudo con la serie PFEA. . |
Para aplicaciones multisensor de alta precisión: El PFEA113-65 Es el modelo insignia, compatible con 4 sensores y capacidades avanzadas de conexión en cascada. .
Para sistemas más sencillos: El PFEA111-65 Puede ser apropiado si se requieren menos E/S o funciones. .
Para compatibilidadConfirme siempre la compatibilidad del sensor (por ejemplo, series PFTL, PFBL) con el modelo específico del controlador de tensión. .
