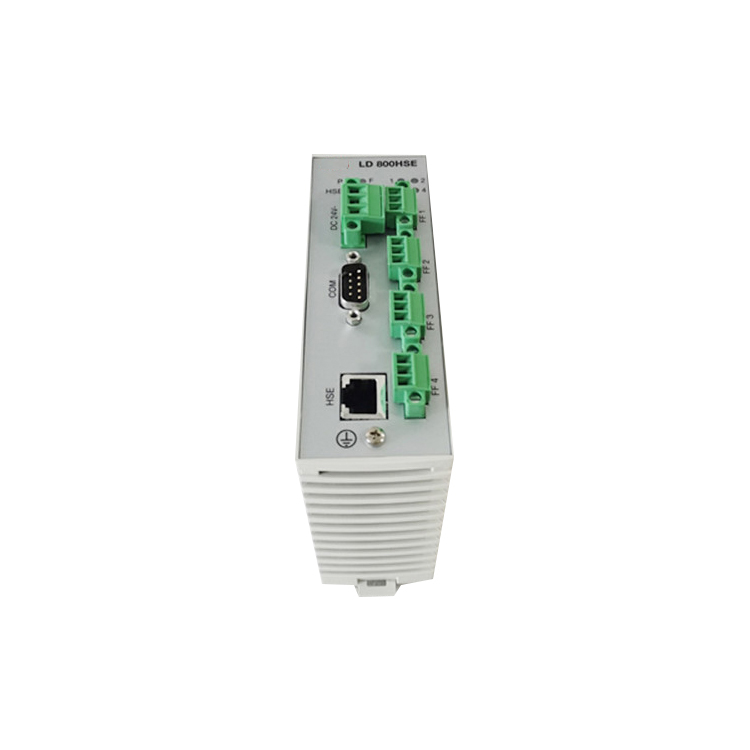

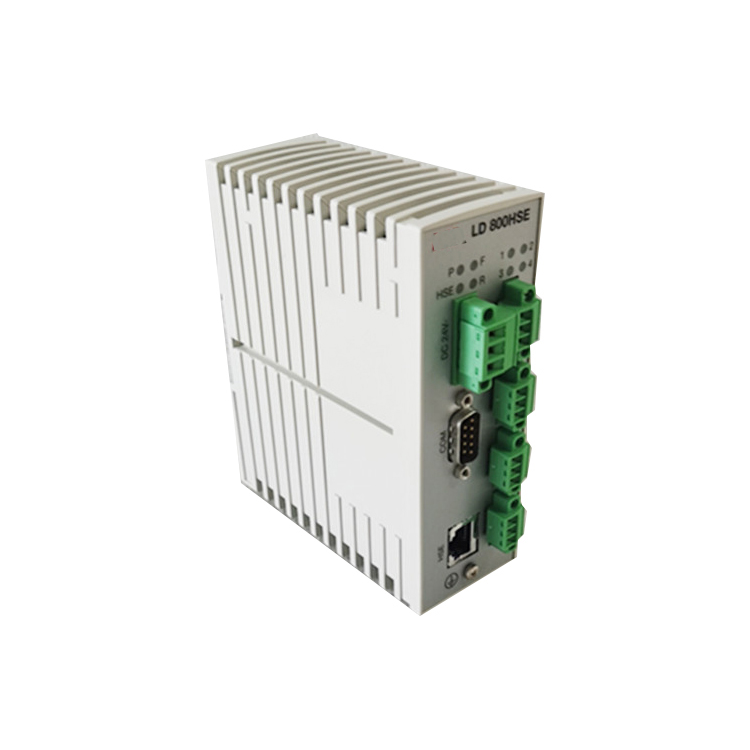

El ABB LD810HSEEX (3BSE091722R1) Es un dispositivo de enlace FOUNDATION Fieldbus (FF) a prueba de explosiones diseñado para sistemas de control distribuido ABB System 800xA. Su función principal es la de servir como puerta de enlace Ethernet de alta velocidad (HSE), conectando hasta cuatro segmentos de bus de campo FF-H1 independientes a la red de control. Permite el intercambio bidireccional de datos, el diagnóstico y la gestión de activos para instrumentos de campo en áreas peligrosas, admitiendo la transferencia de datos en tiempo real y la republicación de datos entre segmentos H1 y la subred HSE.
Número de artículo :
LD810HSEEXPedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
SwedenPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
0.53kgDescripción de los productos
ABB advant OCS LD810HSEEX 3BSE091722R1 en stock
| Número de modelo | LD810HSEEX 3BSE091722R1 |
| Lugar de origen | Suecia |
| Dimensiones/Peso | 0,5 kg |
| Condición | Nuevo y original |
| Garantía | 1 año |
| Términos de envío | DHL Fedex TNT EMS UPS |
| Pago | TT / Western Union |
| El tiempo de entrega | 3-5 días |
| Servicio | Servicio en línea las 24 horas |
Parámetros y características clave
| Artículo | Especificaciones / Características |
|---|---|
| Tipo de producto | Dispositivo de enlace FOUNDATION Fieldbus HSE-H1 (certificado Ex) |
| Plataforma del sistema | Sistema DCS ABB 800xA con controladores AC 800M |
| Interfaz HSE | 1 puerto Ethernet 10/100BASE-TX (RJ45), con detección automática. |
| Interfaces de bus de campo H1 | 4 x FF-H1, 31,25 kbit/s, aislamiento galvánico |
| Capacidad LAS | Enlace maestro por enlace H1 (4 planificadores de enlace activos independientes) |
| Soporte de redundancia | Redundancia de doble dispositivo con enlace de redundancia dedicado (conmutación por error sin interrupciones). |
| Clase de perfil HSE | 42c, 46D3, 47I1, 48Tc, 49An (registrados en FieldComm Group) |
| Fuente de alimentación | 24 V CC (18–32 V CC), SELV/PELV; consumo típico 200 mA |
| Temperatura de funcionamiento | -40°C a +70°C (zona segura) / -25°C a +60°C (zona peligrosa) |
| Temperatura de almacenamiento | -40°C a +85°C |
| Clasificación de protección | IP20 (panel frontal); requiere instalación en una carcasa protectora para zonas peligrosas. |
| Peso | Aprox. 0,4 kg |
| Dimensiones (largo x alto x ancho) | 47 x 131 x 111 mm |
| Certificaciones | ATEX II 3G Ex nA IIC T4 Gc; IECEx Ex nA IIC T4 Gc; UL Clase I, División 2, Grupos A, B, C, D |
| Revestimiento | Recubrimiento conforme G3 según ANSI/ISA 71.04 |
Diseño a prueba de explosiones para zonas peligrosas: La característica más destacada del módulo es su Certificación ATEX e IECEx, lo que permite un despliegue fiable en zonas peligrosas (Zona 2/División 2) en industrias como la del petróleo y el gas, la química y la petroquímica. Esto permite instalar el dispositivo de enlace directamente en el campo, cerca de los instrumentos, en lugar de en una sala de control, lo que simplifica el cableado y reduce los costes de instalación.
Redundancia para alta disponibilidad: El LD810HSEEX admite redundancia de doble dispositivodonde dos dispositivos de enlace están conectados a los mismos enlaces H1 a través de un enlace de redundancia dedicado En caso de fallo, el sistema realiza una conmutación por error sin interrupciones (tiempo de conmutación). <10 ms), lo que garantiza una comunicación ininterrumpida para los procesos de misión crítica. .
Cuatro enlaces H1 independientes con capacidad de enlace maestro.: El módulo proporciona 4 canales FF-H1 independientes, cada uno operando como un Maestro de Enlace con un Programador Activo de Enlace (LAS) Esto permite la comunicación cíclica de publicación/suscripción para datos de proceso y admite hasta 4 subciclos por enlace H1, lo que garantiza un intercambio de datos determinista. .
Publicación de datos flexible e integración de sistemas: El LD810HSEEX admite republicación de datos de proceso entre enlaces H1 y de H1 a HSE, lo que permite una distribución flexible de datos sin necesidad de configuraciones de controlador IEC 61131. También cuenta con un servidor web integrado para funciones de configuración y mantenimiento de IP La configuración transparente del dispositivo H1 desde el sistema host 800xA a través de la administración de red y la administración del sistema (SM) simplifica aún más la ingeniería y la puesta en marcha. .
Diseño ambiental robusto: Con un Recubrimiento conforme G3 De acuerdo con la norma ANSI/ISA 71.04, el módulo está protegido contra la corrosión, la humedad, la niebla salina y el moho en entornos industriales exigentes. Su amplio rango de temperatura de funcionamiento (de -40 °C a +70 °C en zonas seguras) garantiza un rendimiento fiable incluso en condiciones extremas. .
El LD810HSEEX es un componente clave para integrar dispositivos FOUNDATION Fieldbus en sistemas de control en entornos peligrosos, entre los que se incluyen:
Petróleo y gasAdquisición y control de datos de dispositivos de campo en refinerías, oleoductos y plataformas marinas. .
Química y petroquímicaIntegración perfecta de instrumentos FF en áreas clasificadas como Zona 2. .
Generación de energíaInstrumentación de turbinas y calderas en centrales eléctricas .
Productos farmacéuticos y alimenticiosComunicación en salas blancas y entornos de procesamiento que requieren protección contra explosiones. .
P1: ¿Cuál es la función principal del LD810HSEEX?
A: Sirve como puerta de enlace entre hasta cuatro enlaces FOUNDATION Fieldbus H1 y una subred HSE (Ethernet de alta velocidad), lo que permite una integración perfecta de los dispositivos de campo FF en la red de control del sistema 800xA. .
P2: ¿Cuál es la principal diferencia entre el LD800HSE y el LD810HSEEX?
A: El LD810HSEEX es el versión a prueba de explosiones, con certificaciones ATEX/IECEx para áreas peligrosas para su instalación en ubicaciones de Zona 2/División 2 El modelo estándar LD800HSE está diseñado para zonas seguras. La versión EX suele tener un rango de temperatura de funcionamiento más amplio.
P3: ¿El módulo admite redundancia?
A: Sí. El LD810HSEEX es compatible. redundancia de doble dispositivo con un enlace de redundancia dedicado. Se pueden conectar dos dispositivos a los mismos enlaces H1, lo que permite una conmutación por error sin interrupciones (tiempo de conmutación). <10 ms) para mantener la continuidad de la comunicación en caso de fallo .
P4: ¿Cuántos enlaces H1 puede soportar el módulo?
A: El módulo admite 4 enlaces FF-H1 independientes, cada uno operando a 31,25 kbit/s, y puede actuar como un maestro de enlace (LAS) para cada enlace. .
P5: ¿El LD810HSEEX permite el intercambio en caliente?
A: Los resultados de la búsqueda no confirman explícitamente la capacidad de conexión en caliente. La guía de instalación para áreas peligrosas indica que los conductores energizados no deben conectarse ni desconectarse en atmósferas potencialmente explosivas, por lo que no se recomienda la conexión en caliente en una ubicación peligrosa. .
P6: ¿Cuáles son los requisitos de alimentación del módulo?
A: Requiere un Fuente de alimentación SELV/PELV de 24 V CC (18–32 V CC)El consumo de corriente típico es de 200 mA. .
P7: ¿Qué certificación posee el LD810HSEEX para áreas peligrosas?
A: El módulo contiene ATEX II 3G Ex nA IIC T4 Gc y IECEx Ex nA IIC T4 Gc certificaciones, y es adecuado para UL Clase I, División 2, Grupos A, B, C, D lugares peligrosos .
P8: ¿Se puede utilizar el LD810HSEEX como sustituto del LD800HSE en un par redundante?
A: Según los resultados de la búsqueda, el LD810HSEEX no es adecuado para reemplazar un solo LD800HSE en un par redundante. Para una configuración redundante, ambas unidades del par deben reemplazarse con dispositivos LD810HSEEX. .
El LD810HSEEX forma parte de la familia de dispositivos de enlace FOUNDATION Fieldbus de ABB. A continuación se muestran los principales modelos y componentes relacionados:
| Producto/Modelo | Tipo | Breve descripción |
|---|---|---|
| LD810HSEEX (3BSE091722R1) | Módulo destacado | Dispositivo de conexión a prueba de explosiones entre HSE y hasta 4 enlaces H1, certificado para Zona 2/División 2. . |
| LD800HSE | Dispositivo de enlace estándar | Versión para zonas seguras del dispositivo de enlace, que proporciona la misma funcionalidad básica de puerta de enlace HSE a 4-H1 para ubicaciones no peligrosas. . |
| CI860 | Interfaz de comunicación | Módulo de interfaz de comunicación HSE AC 800M, necesario para conectar el controlador 800xA a la subred HSE para la comunicación con el dispositivo de enlace. . |
| Fuentes de alimentación Fieldbus | Accesorio | Se requieren fuentes de alimentación FF-H1 para alimentar los segmentos del bus de campo conectados a los puertos H1 del LD810HSEEX (cada segmento H1 requiere una inyección de energía independiente). . |
Para instalaciones en zonas peligrosas: El LD810HSEEX (3BSE091722R1) es la opción correcta, ya que proporciona las certificaciones ATEX/IECEx necesarias para operar en la Zona 2/División 2. .
Para instalaciones en zonas seguras: El LD800HSE ¿La versión estándar es adecuada para salas de control o armarios no peligrosos? .
Para la integración del controlador: Empareje el dispositivo de enlace con un CI860 módulo en el controlador AC 800M para establecer comunicación HSE .
