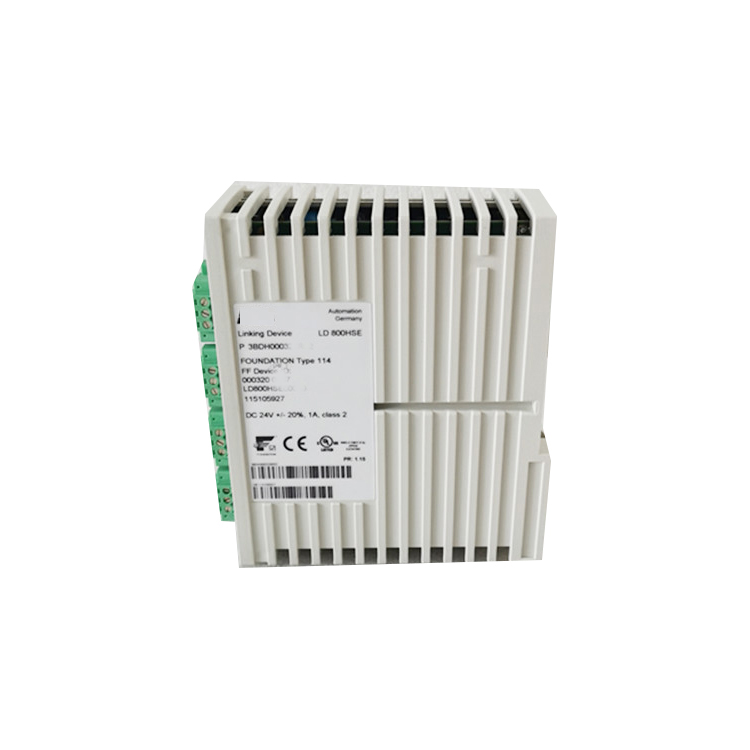

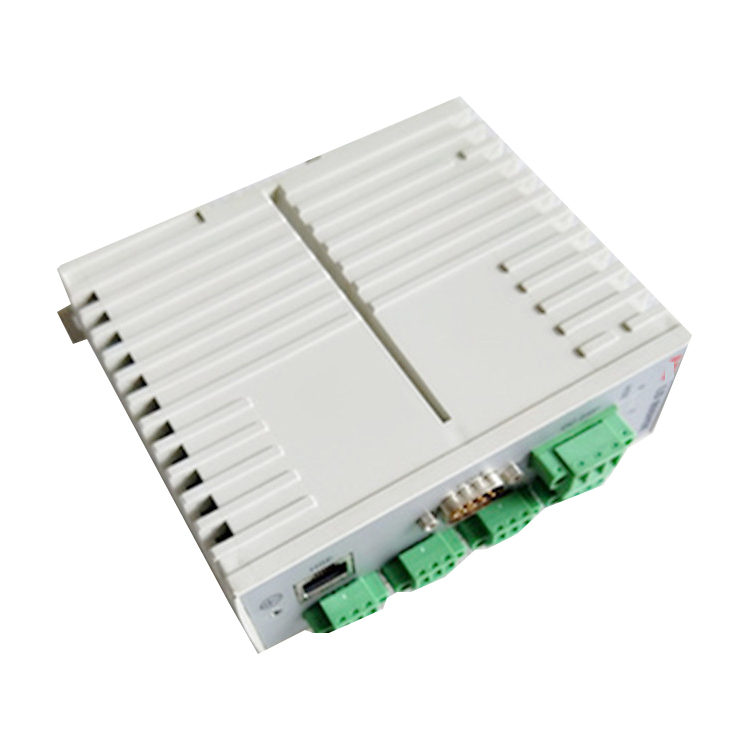

Dispositivo de enlace HSE ABB LD800HSE 3BDH000320R02

Descripción de los productos

ABB advant OCS LD800HSE 3BDH000320R02 en stock

Parámetros y características clave

Características y ventajas principales

• Puerta de enlace de alta velocidad entre HSE y H1La característica más destacada del módulo es su capacidad para conectar el protocolo Ethernet de alta velocidad (HSE) FF con hasta cuatro segmentos de bus de campo H1. Actúa como un maestro de enlace para cada enlace H1, ejecutando el programador activo de enlace (LAS) para gestionar la comunicación publicador/suscriptor, lo que permite una integración transparente de los dispositivos FF con el sistema host. .

• Redundancia para alta disponibilidad: El LD800HSE admite redundancia de dispositivos, donde los puertos H1 correspondientes de dos dispositivos de enlace están conectados al mismo enlace H1. Un enlace de redundancia serial independiente garantiza una conmutación por error y una monitorización fiables, proporcionando una transición sin interrupciones en caso de fallo y manteniendo la continuidad operativa en procesos críticos. .

• Comunicación de datos versátilEl módulo admite múltiples mecanismos de comunicación FF, incluyendo Cliente/Servidor para acceder a bloques de dispositivos, Publicación/Suscripción para intercambio cíclico de datos (con hasta 4 subciclos por enlace H1) y republicación de datos entre enlaces H1 o de H1 a HSE. Esto permite una distribución flexible de los datos a través de la red de control.

• Diseño industrial robustoEl LD800HSE está diseñado para entornos industriales exigentes con un grado de protección IP20, conformidad CE y un recubrimiento G3 según ANSI/ISA 71.04 para protección contra la corrosión. También está disponible una versión EX para instalaciones en áreas peligrosas (Clase I, División 2, Grupos A, B, C, D; ATEX II 3G Ex nA IIC T4 Gc). .

Aplicaciones típicas

El LD800HSE es un componente clave para integrar los dispositivos FOUNDATION Fieldbus en sistemas de control en diversas industrias, entre las que se incluyen:

• Industrias de procesosIntegración de dispositivos H1 (transmisores de presión, temperatura y caudal, posicionadores de válvulas) en plantas químicas, petroquímicas y farmacéuticas. .

• Generación de energíaConexión de la instrumentación FF en sistemas de control de calderas y turbinas. .

• Petróleo y gasIntegración de Fieldbus en aplicaciones de monitoreo de refinerías y oleoductos .

• Proyectos de actualización: Conectar los segmentos H1 heredados (por ejemplo, de Advant Controller 410/450) con los sistemas 800xA más recientes sin reemplazar los instrumentos FF existentes. .

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del LD800HSE?
A: Actúa como puerta de enlace entre hasta cuatro enlaces de bus de campo FF H1 y una subred Ethernet de alta velocidad (HSE), lo que permite que los dispositivos FOUNDATION Fieldbus se comuniquen con un sistema de control ABB Advant OCS o 800xA. .

P2: ¿Es compatible el LD800HSE con los controladores AC 800M?
A: Sí. Se integra con los controladores System 800xA y AC 800M a través de la red de control, normalmente junto con un módulo de interfaz de comunicación CI860 HSE en el controlador. .

P3: ¿El módulo admite redundancia?
A: Sí, está calificado para uso redundante. Se pueden conectar dos dispositivos LD800HSE al mismo enlace H1 mediante un enlace de redundancia serie independiente para garantizar una conmutación por error y una monitorización fiables. .

P4: ¿Cuántos canales H1 proporciona el LD800HSE?
A: El módulo proporciona 4 canales de la interfaz de bus de campo FF H1 Cada enlace H1 puede admitir hasta 16 instrumentos FF (por estándar FF). .

P5: ¿Cuáles son las especificaciones medioambientales clave?
A: El módulo funciona de 0 °C a +55 °C y puede almacenarse de -20 °C a +70 °C. Tiene clasificación IP20, es apto para montaje en riel DIN en armarios de control y cuenta con un recubrimiento G3 para resistencia a la corrosión. También está disponible una versión para zonas peligrosas (LD800HSE EX). .

P6: ¿Se puede utilizar el LD800HSE con controladores que no sean de ABB?
A: El módulo está diseñado específicamente para las plataformas ABB Advant OCS y System 800xA. Su integración principal se realiza con los controladores AC 800M a través de la subred HSE y la interfaz de comunicación CI860. .

P7: ¿Qué ofrece la versión LD800HSE EX?
A: La versión EX está certificada para su instalación en lugares peligrosos con aprobaciones que incluyen UL Clase I División 2, IECEx Ex nA IIC T4 Gc y ATEX II 3G Ex nA IIC T4 Gc. .

P8: ¿Cómo se configura el LD800HSE?
A: La configuración se realiza a través de las herramientas de ingeniería de ABB, incluidas Constructor de controles y Fieldbus Builder FOUNDATION Fieldbus (FBB). El dispositivo requiere la importación de un archivo de capacidades (.cfh) para su integración. .

Modelos recomendados y productos relacionados

El LD800HSE (3BDH000320R02) forma parte de la familia de dispositivos de infraestructura FOUNDATION Fieldbus de ABB. A continuación se muestran los principales modelos y componentes relacionados:

Cómo elegir el modelo adecuado

• Para aplicaciones estándar: El LD800HSE (3BDH000320R02) Es la opción adecuada para la integración de dispositivos FF H1 en un entorno System 800xA o Advant OCS.

• Para instalaciones en zonas peligrosas: Seleccione el LD800HSE EX versión que proporciona las aprobaciones necesarias para su colocación en atmósferas potencialmente explosivas .

• Para la integración del controlador: Empareja el LD800HSE con un CI860 Módulo instalado en un controlador AC 800M para habilitar la comunicación HSE. .
