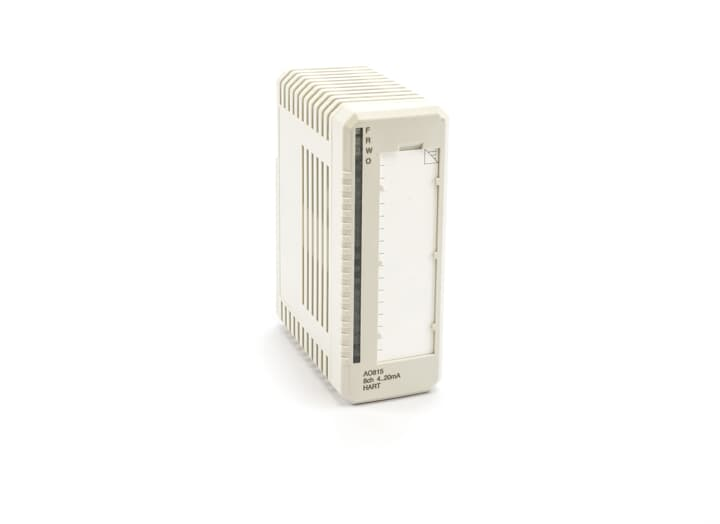

El ABB AO815-eA (3BSE052605R2) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800, diseñado para el Plataforma de controlador DCS System 800xA y AC 800MCada canal proporciona una salida de 4...20 mA (o configurable de 0...20 mA) con Comunicación de paso HART, lo que permite una integración perfecta con instrumentos de campo inteligentes como posicionadores, válvulas y actuadores.
Número de artículo :
AO815-eAPedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
SwedenPuerto marítimo :
WuhanPlazo de entrega :
3-5daysPeso :
3kg| Especificación | Descripción |
|---|---|
| Fabricante | TEJIDO |
| Modelo | AO815-eA |
| Número de artículo | 3BSE052605R2 |
| Familia de productos | E/S S800 |
| Compatibilidad de la plataforma | Sistema DCS 800xA, controladores AC 800M |
| Tipo de producto | Módulo de salida analógica |
| Canales | 8 x 4...20 mA (unipolar de terminación simple) |
| Rango de señal | Configurable para 0...20 mA o 4...20 mA. |
| Soporte HART | Sí, comunicación de paso en cada canal. |
| Resolución | 12 bits |
| Exactitud | Máx. ±0,1% de la escala completa |
| Carga de salida | Máx. 750 Ω (protección contra cortocircuitos) |
| Protección de salida | Protección contra cortocircuitos a ZP o +24 V |
| Aislamiento | Aislamiento por grupos (1 grupo de 8 canales desde tierra) |
| Tiempo de subida (0-90%) | 30 ms |
| LEDs de diagnóstico | Error de canal externo (circuito abierto), error de canal interno (fallo en el circuito de salida), error de módulo (transistor, cortocircuito, suma de comprobación, fuente de alimentación, temporizador de vigilancia) |
| Disipación de potencia | 3,5 W |
| Consumo de corriente (+5V ModuleBus) | 70 mA |
| Consumo de corriente (+24 V externos) | 40 mA |
| Temperatura de funcionamiento | -25°C a +60°C |
| Clase de protección | IP20 (IEC 60529) |
| Dimensiones (Ancho x Alto x Profundidad) | 45 mm x 119 mm x 102 mm |
| Peso | Aprox. 0,23 kg |
| Redundancia | No compatible |
| Alta integridad (SIL) | No |
| Seguridad intrínseca | No |
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| AO815 (3BSE052605R1) | Salida analógica de 8 canales, 4...20 mA con HART (revisión anterior) | Reemplazo o actualización de una revisión anterior |
| AI815-eA (3BSE052604R2) | Módulo de entrada analógica de 8 canales con HART | Entrada equivalente para AO815-eA en conjuntos de E/S |
| AO820 | Salida analógica de 4 canales, ±10 V (bipolar) | Aplicaciones que requieren señales de voltaje |
| AO845A | Salida analógica de 8 canales con soporte para HART y redundancia. | Sistemas de alta disponibilidad con requisitos de redundancia |
| AO890 | Salida analógica de 8 canales con certificación HART y SIL. | Aplicaciones críticas para la seguridad (SIL3) |
| AI810 | Módulo de entrada analógica de 8 canales (no HART) | Aplicaciones de entrada estándar que no son HART |
| TU830 / TU833 | Unidad de terminación de módulo (MTU) extendida para AO815 | Base de montaje necesaria para el cableado de campo |
| TU810 / TU812 / TU814 | Opciones MTU compactas para AO815 | Soluciones de cableado de campo que ahorran espacio |
| 2711PT15C21D8S | 1756-OB16 | 1784-CF64 |
| 2711P-T10C21D8S | 1756-TBCH | 1734-OE2C |
| 2711P-T12C4D8 | 1756-TBNH | 1734-IR2E |
| 2711P-RDT10C | 1756 L83E | 1734-OB8S |
| 2711P-K10C4D8 | 1756 IF8H | MVI56E-MNET |
| 2198-H015-ERS | 1756-OB16E | 1715-AENTER |
| 2198-H025-ERS2 | 1756-IR6I | EXTER T150 |
| 2094-BM01-S | 1756-PB72 | 1756-IF16 |
P1: ¿Con qué sistemas de control de ABB es compatible el AO815-eA?
El AO815-eA forma parte de la Sistema de E/S S800 y está diseñado para Sistema DCS ABB 800xA y Controladores AC 800MTambién puede comunicarse con controladores de terceros a través de la conexión de bus de campo PROFIBUS-DP/DPV1. .
P2: ¿El AO815-eA admite la comunicación HART?
Sí. Cada uno de los 8 canales de salida cuenta con un Interfaz de paso HART, lo que permite la comunicación digital bidireccional para la configuración remota, la calibración y la gestión de activos de instrumentos de campo inteligentes como posicionadores y actuadores. El filtro de salida debe estar habilitado en los canales utilizados para la comunicación HART. .
P3: ¿Cuál es la resistencia de carga máxima que puede controlar el AO815-eA?
La resistencia de carga máxima es 750 Ω para el rango de 4...20 mA. Las salidas están protegidas contra cortocircuitos tanto a ZP como a +24 V. .
P4: ¿Qué diagnósticos proporciona el AO815-eA?
El módulo realiza autodiagnósticos de forma cíclica, que incluyen:
Error de canal externo – Se informa si la fuente de alimentación del proceso es demasiado baja o si la corriente de salida es menor que el valor establecido (cuando el valor establecido > 1 mA, indica un circuito abierto).
Error de canal interno – El circuito de salida no puede suministrar la corriente correcta.
Error del módulo – error del transistor de salida, cortocircuito, error de suma de comprobación, error de la fuente de alimentación interna o error del temporizador de vigilancia.
P5: ¿El AO815-eA es adecuado para aplicaciones con clasificación SIL (seguridad) o para áreas peligrosas?
No. El AO815-eA es un módulo estándar y no está clasificado como de alta integridad (clasificado SIL) ni intrínsecamente seguro. Para aplicaciones críticas de seguridad que requieren SIL3, ABB ofrece el AO890 módulo. Para instalaciones en áreas peligrosas que requieren seguridad intrínseca, el AO895 Se recomienda el módulo.

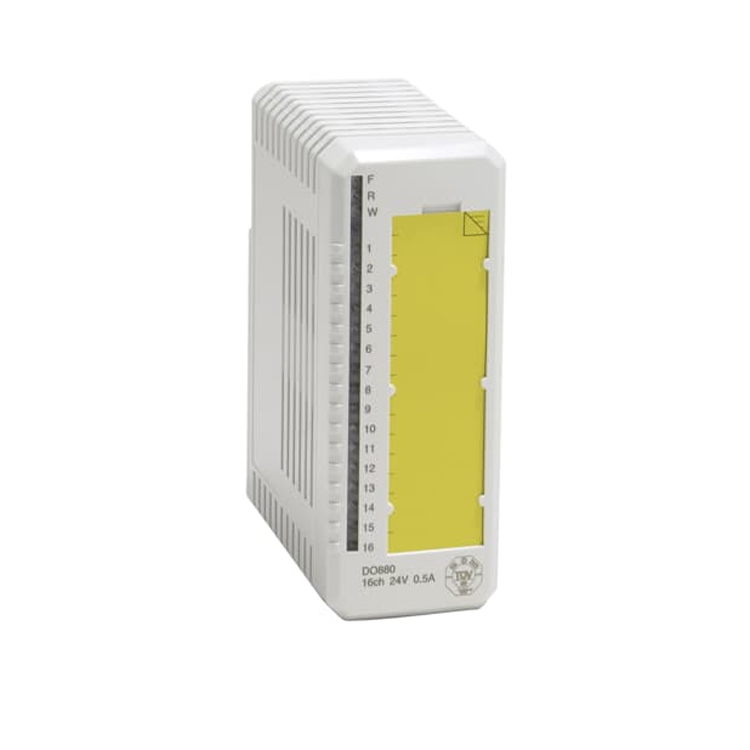

El ABB DO880 (3BSE028602R1) es un módulo de salida digital de alta integridad de 16 canales de la Sistema de E/S S800Diseñado para los controladores ABB System 800xA DCS, AC 800M y Symphony Plus.

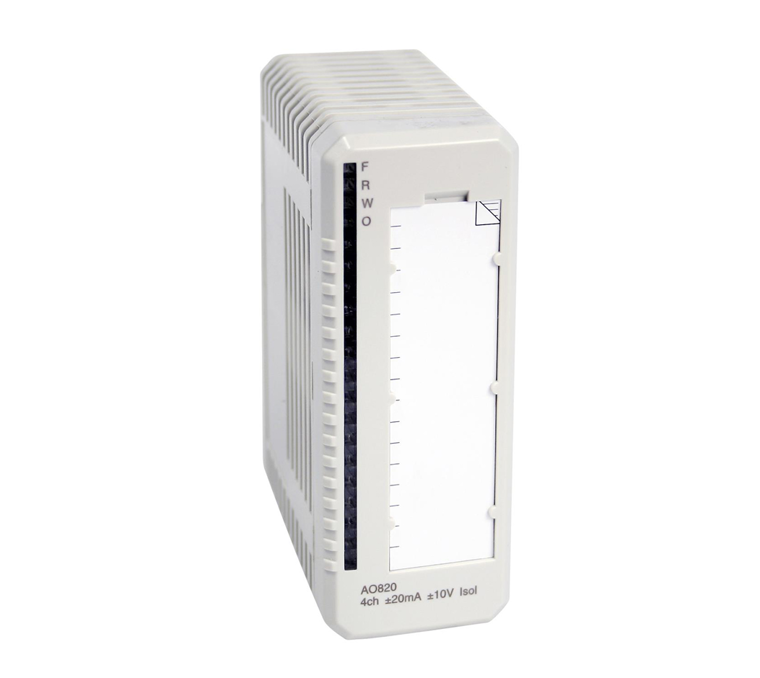

El ABB AO820 (3BSE008546R1) es un módulo de salida analógica bipolar de 4 canales de la Sistema de E/S S800Diseñado para los controladores DCS ABB System 800xA y AC 800M.El módulo incluye aislamiento galvánico individual por canal y sistemas de diagnóstico integrados, lo que la convierte en una solución fiable para el control de precisión en entornos industriales exigentes, incluidas las aplicaciones químicas, de petróleo y gas, y farmacéuticas.

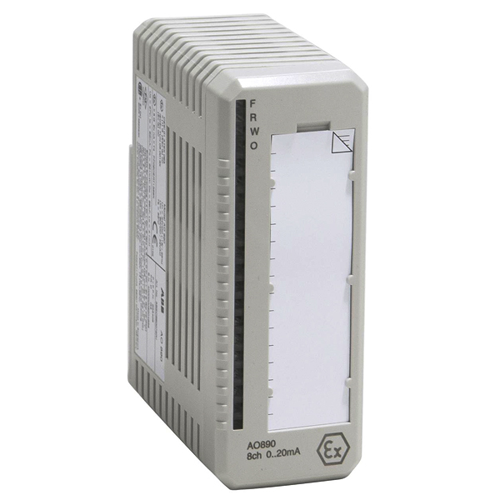

El ABB AO890 (3BSC690072R1) es un módulo de salida analógica intrínsecamente seguro de 8 canales de la Sistema de E/S S800Diseñado para los controladores DCS ABB System 800xA y AC 800M. El módulo incluye: componentes de protección de seguridad intrínseca integrada (Ex ia) en cada canal, lo que permite la conexión directa a equipos de proceso en áreas peligrosas (Zona 0/1/2) sin necesidad de barreras de seguridad externas.

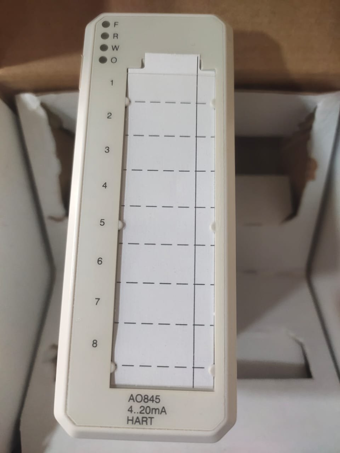

El ABB AO845 (3BSE023676R1) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800Diseñado para los controladores DCS ABB System 800xA y AC 800M. Proporciona señales de corriente de 4 a 20 mA para controlar actuadores de campo como válvulas, posicionadores y variadores de velocidad.

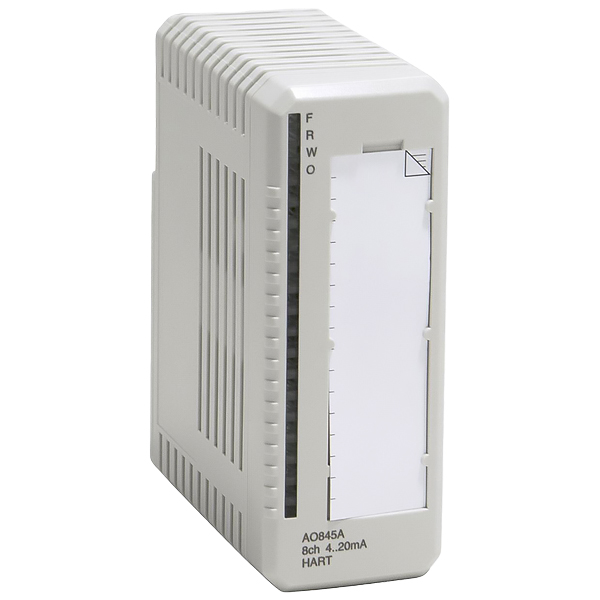

El ABB AO845A (3BSE045584R1) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800, diseñado para los controladores ABB System 800xA DCS y AC 800M. Proporciona señales de corriente de 4...20 mA para controlar actuadores de campo como válvulas, posicionadores y variadores de velocidad, mientras que paso de HART integrado Permite la comunicación digital bidireccional con instrumentos de campo inteligentes.

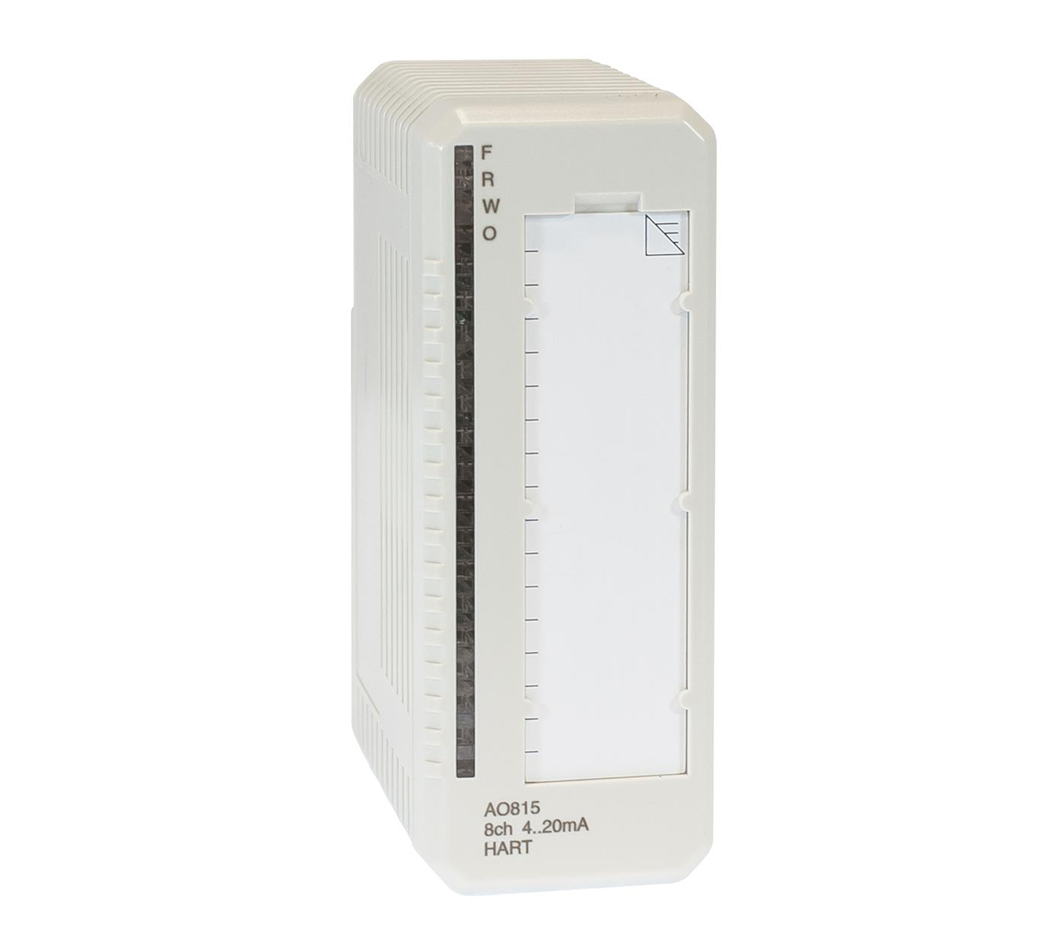

El ABB AO815 (3BSE052605R1) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800Diseñado para los controladores DCS ABB System 800xA y AC 800M.Proporciona señales de corriente de 4...20 mA para controlar actuadores de campo como válvulas, posicionadores y variadores de velocidad, mientras que paso de HART integrado Permite la comunicación digital bidireccional con instrumentos de campo inteligentes.

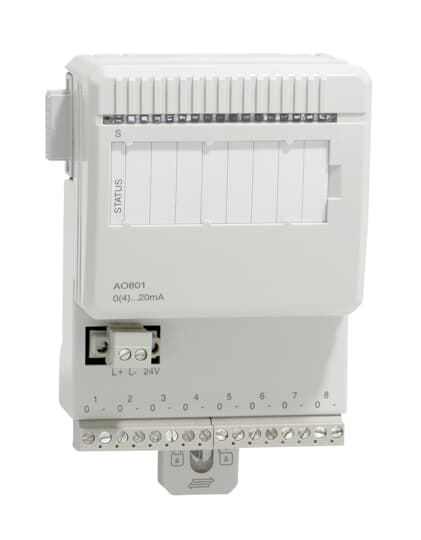

El ABB AO801 (3BSE020514R1) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800LDiseñado para los controladores DCS ABB System 800xA y AC 800M. Proporciona señales de corriente precisas de 0 a 20 mA o de 4 a 20 mA para controlar actuadores de campo como válvulas reguladoras, posicionadores y variadores de velocidad en aplicaciones de automatización de procesos.
