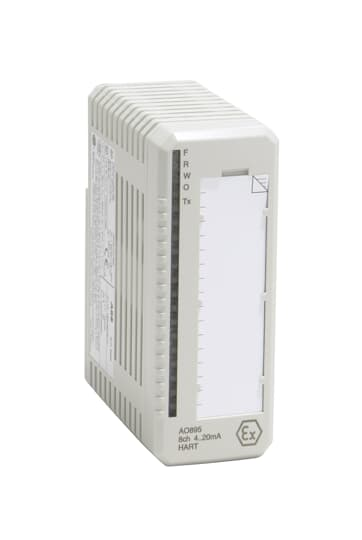

El ABB AO895 (3BSC690087R1) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800, diseñado para el Plataforma de controlador DCS System 800xA y AC 800MCada canal proporciona una salida de 4...20 mA con componentes de protección de seguridad intrínseca (IS) integrados y un Interfaz HART, lo que permite la conexión directa a dispositivos de campo en áreas peligrosas sin necesidad de aisladores externos ni barreras de seguridad.
Número de artículo :
AO895 3BSC690087R1Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
SwedenPuerto marítimo :
WuhanPlazo de entrega :
3-5daysPeso :
3kg| Especificación | Descripción |
|---|---|
| Fabricante | TEJIDO |
| Modelo | AO895 |
| Número de artículo | 3BSC690087R1 |
| Familia de productos | Sistema de E/S S800 |
| Compatibilidad de la plataforma | Sistema DCS 800xA, controladores AC 800M y controladores de terceros a través de bus de campo. |
| Tipo de producto | Módulo de salida analógica intrínsecamente seguro |
| Canales | 8 x 4...20 mA (unipolar de terminación simple) |
| Soporte HART | Sí (comunicación de paso en cada canal) |
| Seguridad intrínseca | Sí, barreras integradas de limitación de energía para la conexión a zonas peligrosas de Zona 0/1/2. |
| Resolución | 12 bits |
| Rango inferior/superior | 2,5 / 22,4 mA |
| Carga de salida | <725 Ω a 20 mA (sin sobrecarga); <625 Ω a hasta 22 mA |
| Error (Precisión) | Tipo. 0,05%, máx. 0,1% a 650 Ω |
| deriva de temperatura | Típ. 50 ppm/°C, Máx. 100 ppm/°C |
| Hora de salida | 30 ms (10% a 90%) |
| Protección de salida | Salida con limitación de corriente y protección contra cortocircuitos |
| Aislamiento | Aislamiento grupal (8 canales juntos) del ModuleBus y tierra. |
| Tensión de aislamiento nominal | 50 V |
| Voltaje de prueba dieléctrica | 500 V CA |
| Disipación de potencia | 4,25 W |
| Consumo de corriente (+5V ModuleBus) | Típico 130 mA |
| Consumo de corriente (+24 V externos) | Típ. 250 mA, Máx. <330 mA |
| LEDs de diagnóstico | F (Fallo), R (Ejecución), W (Advertencia), O (SP), Tx (Comunicación HART) |
| Supervisión | Supervisión del suministro de proceso interno; detección de cable abierto si se establece >1 mA. |
| Temperatura de funcionamiento | De 0 °C a +55 °C (montaje vertical en MTU compacto: 40 °C) |
| Temperatura de almacenamiento | -40°C a +70°C |
| Clase de protección | IP20 (IEC 60529) |
| Protección contra la corrosión | ISA-S71.04: G3 |
| MTU compatibles | TU890, TU891, TU891Z |
| Código de acceso | AF |
| Dimensiones (Ancho x Alto x Profundidad) | 45 mm x 119 mm x 102 mm |
| Peso | Aprox. 0,2 kg |
| Redundancia | No compatible (no redundante) |
| Alta integridad (SIL) | No (módulo estándar) |
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| AO810V2 | Salida analógica de 8 canales, 0/4...20 mA (sin IS, sin HART), versión actualizada | Aplicaciones de salida analógica estándar no peligrosas |
| AO815 | Salida analógica de 8 canales, 4...20 mA con HART (sin IS) | Comunicación HART sin requisito de seguridad intrínseca |
| AO820 | Salida analógica de 8 canales, ±10 V (salida de voltaje) | Aplicaciones que requieren señales de voltaje en lugar de corriente. |
| AO845A | Salida analógica de 8 canales, 4...20 mA con soporte HART y redundancia. | Sistemas de alta disponibilidad con requisitos de redundancia |
| AO890 | Salida analógica de 8 canales con certificación HART y SIL (Alta Integridad). | Aplicaciones críticas para la seguridad (SIL3) |
| AI895 | Entrada analógica de 8 canales, intrínsecamente segura con HART. | Entrada equivalente para AO895 en conjuntos de E/S de áreas peligrosas |
| TU890 / TU891 | Unidades de terminación de módulo (MTU) para AO895 | Base de montaje necesaria para la conexión del cableado de campo. |
| TU891Z | Unidad de transferencia de material con separación de zona de seguridad intrínseca | Aplicaciones en áreas peligrosas que requieren separación de zonas adicional |
| 3BHE046836R0102 | 3BHE013088R001 | 3BHE014135R0011 |
| 3BHE027632R0101 | 3BHE014070R0101 | 3BHE037864R0108 |
| 3BSE082896R1 PM858K02 | 3BHE030579R0003 | 3BHE041626R0101 |
| 3BHE009681R0101 5SHY4045L0001 | 3BHE024747R0101 | 3BHE032025R1101 |
| 3BHE030579R0003 | 3BHE024855R0101 | 3BHE024313R0101 |
| 3BHB003041R0101 | 3BHE032025R1101 | 3BHE008128R0001 |
| 3BHB004661R0101 | 3BHE021887R0101 | 3BSE050091R65 |
| 3BHB018162 | 3BHE024577R0101 | 3BHE009319R0001 |
| 3BHB003041R0101 UFC719AE01 | 3BHB003041R0101 | 3BHE020455R0001 |
| 3BSE042238R2 PP846A | 3BHE022293R0101 | 3BHE025088R6618 |
P1: ¿Con qué sistemas de control de ABB es compatible el AO895?
El AO895 forma parte de la Sistema de E/S S800 y está diseñado para Sistema DCS ABB 800xA y Controladores AC 800MTambién puede comunicarse con controladores de terceros a través de conexiones de bus de campo estándar, lo que la convierte en una solución flexible para diversas arquitecturas de control distribuido..
P2: ¿Qué significa "Seguridad intrínseca" para este módulo?
El AO895 tiene barreras integradas que limitan la energía en cada canal, lo que significa que puede conectarse directamente a dispositivos de campo ubicados en áreas peligrosas (explosivas) (Zona 0/1/2). sin que requieren aisladores o barreras de seguridad externasEsto reduce la complejidad de la instalación, el espacio necesario en el armario y el coste total.
P3: ¿El AO895 admite comunicación HART?
Sí. Cada uno de los 8 canales de salida cuenta con un Interfaz de paso HART, lo que permite la comunicación digital bidireccional para la configuración remota, la calibración y la gestión de activos de instrumentos de campo inteligentes como posicionadores y actuadores..
P4: ¿Cuál es la resistencia de carga máxima que puede soportar el AO895?
En 20 mA (rango normal): La carga máxima es 725 Ω.
En 22 mA (de rango superior): La carga máxima es 625 Ω.
Esto permite que el módulo pueda controlar la mayoría de los convertidores de corriente a presión (I/P) y actuadores con certificación Ex disponibles en el mercado.
P5: ¿El AO895 es adecuado para aplicaciones con clasificación SIL (seguridad)?
No. El AO895 es un módulo estándar y no está clasificado como de "Alta Integridad" ni tiene calificación SIL.Para aplicaciones críticas de seguridad que requieren SIL3, ABB ofrece la AO890 módulo, que está certificado para un uso de alta integridad..
