ABB EI803F DCS System Ethernet Communication Module, Process Automation, Host Computer Connection, Spare Parts

ABB EI803F 3BDH000017R1 Ethernet Module, 10Base-T AC800F DCS Spare Parts

Módulo Ethernet ABB EI803F 3BDH000017R1

El ABB EI803F (3BDH000017R1) Es un módulo de comunicación Ethernet de alto rendimiento diseñado para los sistemas de control distribuido (DCS) ABB AC 800F y Advant. Su función principal es proporcionar una interfaz Ethernet 10BaseT, lo que permite un intercambio de datos de alta velocidad entre la unidad de control, las estaciones de operador y los sistemas SCADA/MES de nivel superior. Al ser compatible con múltiples protocolos industriales, sirve como un puente de comunicación fundamental tanto para la implementación de nuevos sistemas como para la expansión de redes existentes.

Número de artículo :
EI803F 3BDH000017R1
Pedido (cantidad mínima de pedido) :
1
Pago :
EXW
Origen del producto :
Malta
Puerto marítimo :
Wuhan, Hubei, China
Plazo de entrega :
3-5 days
Peso :
0.5kg

Descripción de los productos

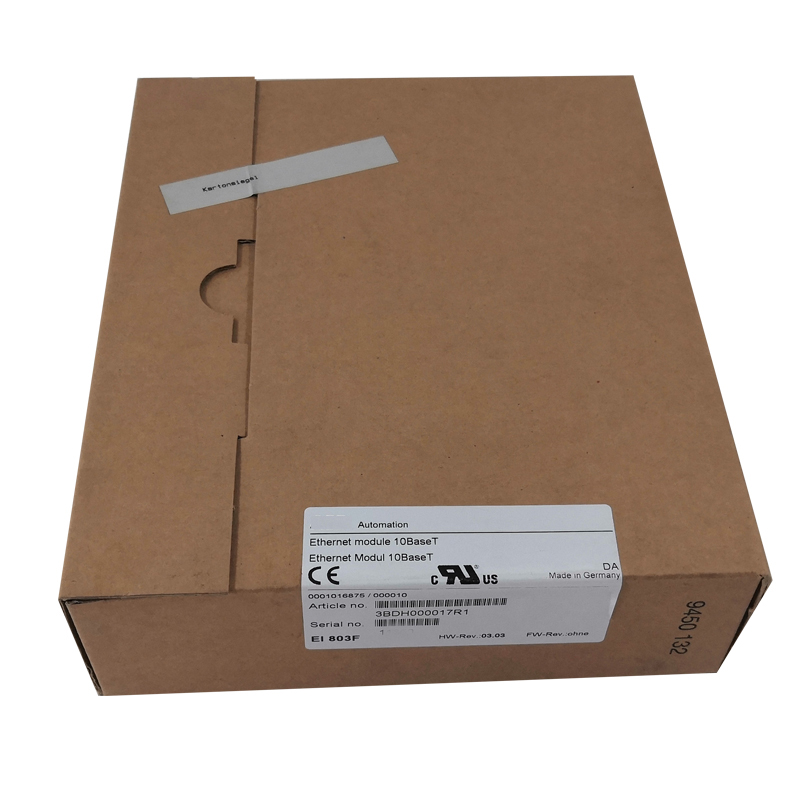

Módulo Ethernet ABB EI803F 3BDH000017R1 en stock

Número de modelo	EI803F 3BDH000017R1
Lugar de origen	Malta
Dimensiones/Peso	0,5 kg
Condición	Nuevo y original
Garantía	1 año
Términos de envío	DHL Fedex TNT EMS UPS
Pago	TT / Western Union
El tiempo de entrega	3-5 días
Servicio	Servicio en línea las 24 horas

Parámetros clave

Artículo	Especificaciones / Características
Tipo de producto	Módulo de comunicación Ethernet
Interfaz de red	Ethernet 10BaseT, conector RJ45 (par trenzado)
Plataforma del sistema	Sistemas DCS ABB AC 800F, Advant y System 800xA
Protocolos compatibles	Modbus TCP, EtherNet/IP, PROFINET IO (requiere SW v0.251+), TCP/IP
Fuente de alimentación	24 V CC
Consumo de energía	Máx. 2,8 W
Temperatura de funcionamiento	-20°C a +60°C
Temperatura de almacenamiento	-40°C a +85°C
Memoria	8 MB de RAM + 8 MB de memoria flash
Dimensiones (Ancho x Alto x Profundidad)	Aprox. 28 mm x 155 mm x 125 mm
Peso	Aprox. 0,15 kg
Diagnóstico	Indicadores LED en el panel frontal para estado y detección de fallos.

Características y ventajas principales

Compatibilidad con múltiples protocolos y comunicación en tiempo real.: La característica más destacada del módulo es su compatibilidad con múltiples protocolos industriales, incluyendo Modbus/TCP, EtherNet/IP y E/S PROFINET (con la versión de software del sistema 0.251 o superior) Esta versatilidad garantiza una integración perfecta con una amplia gama de dispositivos de campo y sistemas de control, lo que permite el procesamiento de paquetes de datos en tiempo real para redes deterministas. .
Alta fiabilidad y diseño industrial: Diseñado para entornos industriales hostiles, el EI803F cuenta con un amplio rango de temperatura de funcionamiento (-20°C a +60°C) y una sólida protección EMC Su diseño compacto de una sola ranura y la fuente de alimentación del panel posterior simplifican la instalación y el mantenimiento. .
Procesamiento eficiente de datosEl módulo está equipado con un procesador de comunicación independiente y 8 MB de RAM y memoria Flash, lo que le permite gestionar datos de red sin sobrecargar la CPU del controlador principal. Esta capacidad de descarga garantiza un rendimiento estable del sistema y tiempos de respuesta de comunicación rápidos. .
Fácil integración y diagnóstico: El EI803F admite intercambio en caliente reemplazo para minimizar el tiempo de inactividad del sistema Los LED del panel frontal proporcionan diagnósticos claros sobre la alimentación, el estado del enlace y los fallos de comunicación, lo que permite una rápida resolución de problemas in situ. .

Aplicaciones típicas

El EI803F se utiliza ampliamente para la comunicación Ethernet en procesos industriales y en la industria pesada, incluyendo:

Generación de energíaRedes de control de calderas y turbinas en centrales térmicas .
Petróleo y gasRefinerías y plantas petroquímicas para la integración de datos entre sistemas .
Tratamiento de agua y aguas residualesMonitorización de procesos distribuidos y conectividad del sistema SCADA .
Metalurgia y mineríaAdquisición de datos de alta frecuencia desde líneas de producción y equipos remotos. .

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del EI803F?
A: Proporciona un enlace de comunicación Ethernet de alta velocidad para los sistemas ABB AC 800F y Advant DCS, lo que permite el intercambio de datos entre controladores, estaciones de operador y sistemas SCADA. .

P2: ¿Qué protocolos admite el módulo?
A: Es compatible Modbus TCP, EtherNet/IP y PROFINET IO (Requiere software del sistema v0.251 o superior) así como TCP/IP y SNMP .

P3: ¿El módulo es intercambiable en caliente?
A: Sí, el EI803F admite reemplazo en línea para reducir el tiempo de inactividad del sistema. .

P4: ¿Cuáles son los requisitos de energía?
A: El módulo requiere un 24 V CC Fuente de alimentación desde el plano posterior .

P5: ¿El EI803F todavía está en producción?
A: Según múltiples fuentes, el EI803F es un producto descontinuadopero sigue estando disponible en existencias a través de varios proveedores. .

P6: ¿Se puede utilizar como reemplazo directo del EI802F?
A: Si bien el hardware generalmente es compatible con versiones anteriores, es posible que deba reconfigurar la lista de hardware en el software Freelance para tener en cuenta cualquier diferencia de rendimiento. .

Modelos recomendados y productos relacionados

El EI803F forma parte de la familia de módulos de comunicación Ethernet de ABB. A continuación, se muestran productos relacionados clave para necesidades de comunicación similares o alternativas:

Producto/Modelo	Tipo	Breve descripción
EI803F	Comunicación Ethernet	Módulo Ethernet 10BaseT con soporte para Modbus/TCP y PROFINET IO

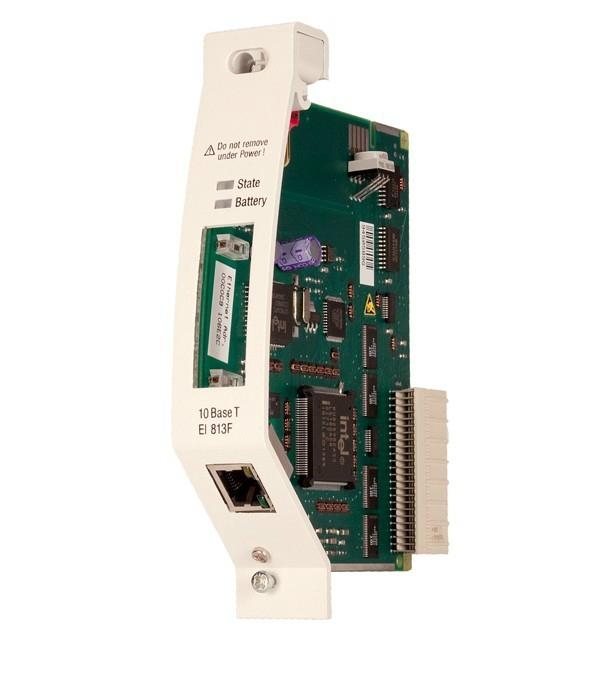

EI813F	Comunicación Ethernet	Modelo similar con características mejoradas o adicionales.
CI845	Módulo Ethernet FCI	Interfaz de comunicación para E/S S800 y E/S Select en System 800xA, compatible con configuraciones redundantes y paso de señal HART.

Cómo elegir el modelo adecuado

Para sistemas de CA 800F: El EI803F es el módulo de interfaz Ethernet estándar para esta plataforma, que admite múltiples protocolos industriales. .
Para la integración de E/S del S800: El CI845 es la interfaz de comunicación de bus de campo Ethernet (FCI) recomendada para S800 en Ethernet y soluciones de E/S seleccionadas. .
Para velocidades de datos más altas: El EI813F puede ofrecer un rendimiento mejorado para requisitos de comunicación específicos .
