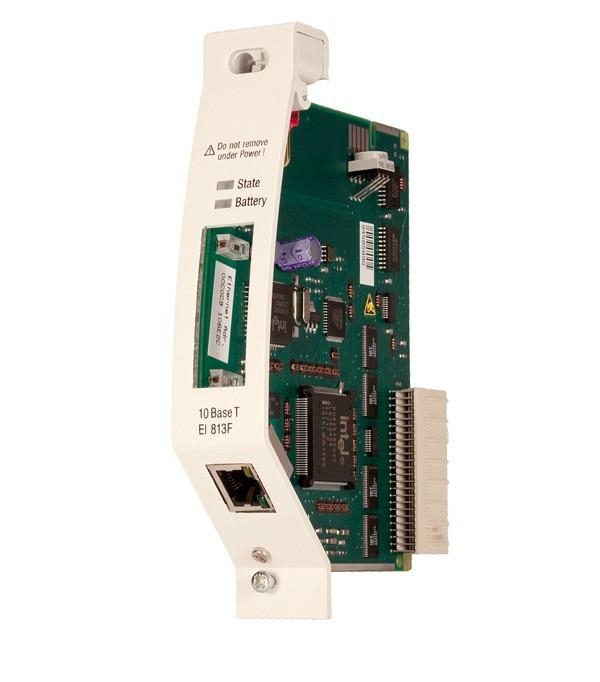

El ABB EI813F (3BDH000022R1) Es un módulo de comunicación Ethernet 10BaseT diseñado para el sistema de control distribuido (DCS) ABB Freelance AC 800F.Su función principal es proporcionar una interfaz de red de alta velocidad para el controlador AC 800F, lo que permite el intercambio de datos entre la unidad de control, las estaciones de operador y los sistemas SCADA/MES de nivel superior.También puede servir como enlace de redundancia para mejorar la disponibilidad del sistema.
Número de artículo :
EI813F 3BDH000022R1Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
MaltaPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
0.53kgDescripción de los productos
Módulo Ethernet ABB EI813F 3BDH000022R1 en stock
| Número de modelo | EI813F 3BDH000022R1 |
| Lugar de origen | Suecia |
| Dimensiones/Peso | 3 kg |
| Condición | Nuevo y original |
| Garantía | 1 año |
| Términos de envío | DHL Fedex TNT EMS UPS |
| Pago | TT / Western Union |
| El tiempo de entrega | 3-5 días |
| Servicio | Servicio en línea las 24 horas |
Parámetros clave
| Artículo | Especificaciones / Características |
|---|---|
| Tipo de producto | Módulo de comunicación Ethernet 10BaseT |
| Plataforma del sistema | Sistema de control distribuido (DCS) ABB Freelance AC 800F (requiere CPU PM802F/PM803F) |
| Interfaz de red | 1 puerto RJ45, 10 Mbps, IEEE 802.3 10Base-T |
| Requisitos de software | Software Freelance versión V7.1 SP2a o superior |
| Comunicación | Modbus/TCP, TCP/IP, UDP |
| Fuente de alimentación | 24 V CC (alimentado por la placa base) |
| Consumo de energía | ≤ 2,5 W |
| Temperatura de funcionamiento | -20°C a +60°C |
| Dimensiones (Ancho x Alto x Profundidad) | Aprox. 28 mm x 155 mm x 125 mm |
| Peso | Aprox. 0,15 kg |
Comunicación determinista de alta velocidadEl módulo proporciona un enlace Ethernet de 10 Mbps adaptado al bus del sistema del AC 800F.Utiliza un controlador LAN dedicado con DMA (Acceso Directo a Memoria) para preprocesar los datos de red, lo que reduce significativamente la carga de la CPU principal y garantiza una comunicación determinista y de baja latencia..
Fácil integración y flexibilidad de red.: Con un conector RJ45 estándar, el EI813F puede conectarse a cualquier conmutador o concentrador Ethernet disponible comercialmente, lo que permite topologías de red flexibles.Admite protocolos TCP/IP estándar y se puede utilizar para conectar el controlador a varios dispositivos de terceros a través de Modbus/TCP..
Diseño fiable y con gran capacidad de diagnóstico.Diseñado para entornos industriales exigentes, el módulo ofrece un amplio rango de temperatura de funcionamiento e incorpora aislamiento galvánico y protección contra sobretensiones en el puerto RJ45.Los LED del panel frontal proporcionan diagnósticos claros en tiempo real sobre el enlace de red, la actividad y el estado del módulo, lo que simplifica la resolución de problemas..
El EI813F se utiliza ampliamente en procesos industriales y en industrias pesadas que dependen del sistema Freelance AC 800F para control y monitorización, incluyendo:
Industrias de procesosPlantas petroquímicas, químicas y farmacéuticas para la comunicación en red DCS.
Generación de energíaRedes de control de calderas y turbinas en centrales térmicas.
Industria pesadaTratamiento de agua/aguas residuales, pulpa y papel, y líneas de producción a gran escala como las de acero y minería..
P1: ¿El EI813F es compatible con todos los sistemas de control de ABB?
A: No, está diseñado específicamente para el Aire acondicionado independiente 800F sistemaNo es compatible con otras plataformas de ABB como AC 800M o AC500..
P2: ¿Con qué módulos de CPU funciona el EI813F?
A: Es compatible con el AC 800F. PM802F y PM803F módulos de procesador.
P3: ¿Se puede sustituir el EI813F en caliente (reemplazarlo mientras el sistema está en funcionamiento)?
A: No. Está prohibido desmontar o instalar este módulo de comunicación mientras el bastidor del procesador principal esté energizado, ya que esto puede provocar un error en el temporizador de vigilancia del sistema..
P4: ¿Qué versión de software se requiere para el EI813F?
A: El módulo requiere Software Freelance V7.1 SP2a o superior para una correcta inicialización y comunicación del controlador.
P5: ¿Cuál es la principal diferencia entre el EI813F y el EI803F?
A: El EI813F es un módulo Ethernet más nuevo, y la guía de instalación oficial de ABB recomienda utilizar el EI 811F, EI 812F o EI 813F para un rendimiento y funcionalidad mejorados con respecto a los modelos anteriores EI 801F, 802F y 803F..
El EI813F forma parte de la familia de módulos de comunicación Ethernet de ABB para el sistema Freelance AC 800F. A continuación, se muestran productos relacionados clave para necesidades de comunicación similares o alternativas:
| Producto/Modelo | Tipo | Breve descripción |
|---|---|---|
| EI813F | Comunicación Ethernet | El módulo Ethernet 10BaseT destacado para AC 800F, compatible con Modbus/TCP y un enlace de bus del sistema.. |

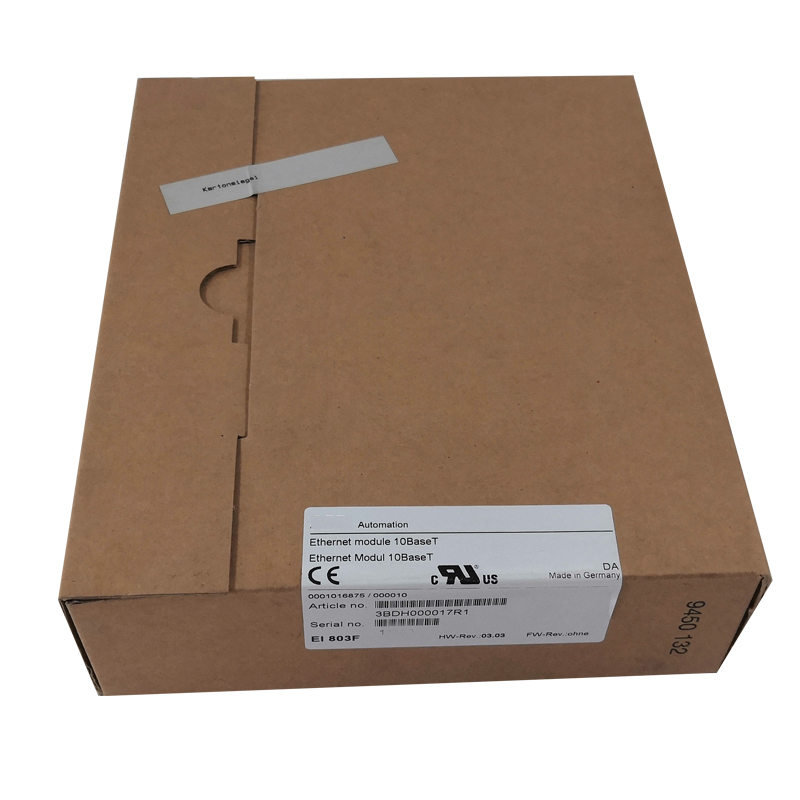

| EI803F | Comunicación Ethernet | Una versión anterior del módulo Ethernet 10BaseT para AC 800F. |
| FI830F | Módulo Fieldbus | Un módulo complementario común para la conexión a otras redes de bus de campo.. |
| CI854 | Módulo Profibus | Un módulo utilizado para la comunicación Profibus dentro del sistema.. |
Para nuevos proyectos de AC 800F: El EI813F Es la opción recomendada, ya que reemplaza al modelo anterior EI803F..
Para la expansión del sistema: La EI813F es la interfaz Ethernet estándar para la plataforma Freelance AC 800F, compatible con protocolos industriales..
Para la conectividad del bus de campo: Si se conecta a Profibus, considere usar el CI854; para otros tipos de bus de campo, el FI830F puede ser más apropiado.
