Características principales
Diámetro de la punta de la sonda: 8 mm – Tamaño estándar de la industria para mediciones de vibración radial y posición axial.
Rosca métrica M10 × 1 – Montaje estándar para instalación en la parte delantera
Estuche ultracompacto de 50 mm – Diseñado para lugares de montaje reducidos donde no se pueden instalar sondas más largas.
Cable FluidLoc (Opción 11) – Construcción de cable resistente a productos químicos que evita fugas de aceite o fluidos a través del interior del cable.
Conector ClickLoc™ con protector – Conector chapado en oro, de ajuste manual, con mecanismo de bloqueo y tapa protectora.
Certificado para zonas peligrosas (Opción 05) – Homologaciones CSA, ATEX e IECEx para instalaciones de Clase I, Zona 0/1/2.
Rango lineal de 2 mm (80 mils) – Rango suficiente para la mayoría de las aplicaciones de monitorización de turbinas, compresores y bombas.
Punta de sulfuro de polifenileno (PPS) – Material de la punta de la sonda resistente al desgaste y a los productos químicos.
Caja de acero inoxidable AISI 303/304 – Construcción resistente a la corrosión para entornos industriales exigentes.
Junta tórica de Viton® – Sella la presión diferencial entre la punta de la sonda y la carcasa.
Especificaciones técnicas
Explicación del código de sufijo
Ventajas principales
1. Diseñado específicamente para áreas peligrosas confinadas.
La longitud ultracompacta de la carcasa de 50 mm hace que esta sonda sea ideal para su instalación en lugares peligrosos con espacio limitado donde las sondas de longitud estándar no caben. . Combinado con la certificación completa para áreas peligrosas, ofrece la máxima seguridad en el mínimo espacio.
2. Cable resistente a productos químicos FluidLoc
El Construcción de cables FluidLoc Evita que el aceite u otros fluidos migren a través del interior del cable. Esto es fundamental en aplicaciones de procesamiento químico, petróleo y gas, y farmacéuticas, donde la degradación del cable podría comprometer tanto la integridad de la medición como la seguridad. .
3. Aprobaciones integrales para áreas peligrosas
Con CSA, ATEX e IECEx Con certificaciones que abarcan la Clase I, Zona 0/1/2 y División 1/2, esta sonda está aprobada para las aplicaciones en atmósferas explosivas más exigentes. Esto elimina la necesidad de barreras externas cuando se utiliza con circuitos intrínsecamente seguros homologados.
4. Conector ClickLoc™ con protector
El conector ClickLoc™ chapado en oro requiere solo un apriete manual y cuenta con un mecanismo de bloqueo patentado. protector de conector (Opción 11) protege el punto de conexión de la humedad, los contaminantes y los daños mecánicos en entornos hostiles. .
5. Fiabilidad conforme a los estándares de la industria
La serie 3300 XL cumple totalmente con Norma API 670 (4.ª edición) para la configuración mecánica, el rango lineal, la precisión y la estabilidad de la temperatura. Todos los componentes del sistema son eléctrica y mecánicamente intercambiables, lo que simplifica el mantenimiento y reduce el inventario de piezas de repuesto. .
Notas de integración del sistema
El sistema 3300 XL es un conjunto emparejado.
Un sistema de medición 3300 XL completo consta de tres partes que deben tener longitudes eléctricas uniformes. :
Sonda de proximidad (este elemento) – Se monta dentro de la máquina, mirando hacia el eje.
Cable de extensión – Conecta la sonda con el sensor Proximitor.
Sensor Proximitor – Alimenta la sonda y convierte la señal en una salida utilizable.
Importante: El longitud eléctrica total del sistema (longitud de la sonda + longitud del cable de extensión) debe ser igual a la longitud de diseño del sensor Proximitor (normalmente 5 o 9 metros). Esta sonda de 1,0 m normalmente se combina con un Cable de extensión de 4,0 m para crear un sistema de 5,0 m .
Montaje
Hilo: M10 × 1,0 mm, rosca máxima de 15 mm
Brecha recomendada: Ajustado a -9 Vcc a 1,27 mm
Diámetro mínimo del eje: 50,8 mm (2 pulgadas)
Instalación en áreas peligrosas
Cuando se instalen en atmósferas explosivas, utilice barreras de seguridad intrínsecas adecuadas o circuitos homologados.
Verifique que el sensor Proximitor y el cable de extensión también estén clasificados para la clasificación de área peligrosa.
Siga todos los códigos eléctricos locales para instalaciones intrínsecamente seguras.
Aplicaciones
El modelo 330103-00-05-10-11-05 se utiliza en aplicaciones críticas de maquinaria rotativa en entornos peligrosos:
Funciones de medición primarias
Vibración radial – Medición de la vibración relativa del eje
Posición axial (empuje) – Monitorización del desplazamiento axial del rotor
Referencia de Keyphasor® – Referencia de fase/velocidad para equilibrado y diagnóstico
Qué incluye

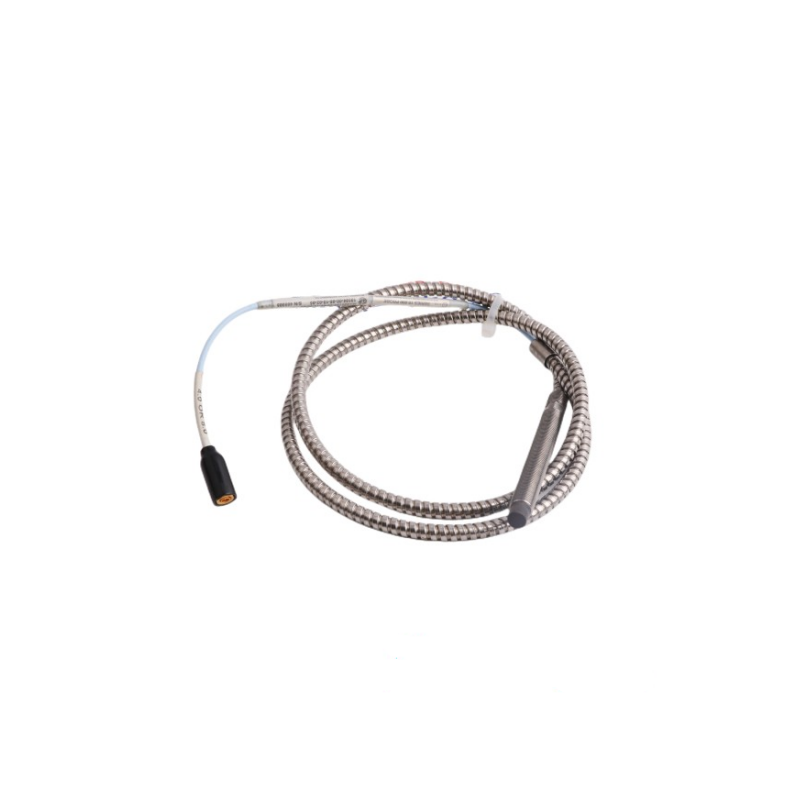

1 × Sonda de proximidad Bently Nevada 330103-00-05-10-11-05 3300 XL de 8 mm (1,0 m, M10 × 1, FluidLoc, certificada para áreas peligrosas)
Nota: El cable de extensión, el sensor Proximitor, los accesorios de montaje y las herramientas de configuración se venden por separado.
¿Por qué comprar con nosotros?
En stock – Listo para enviar el mismo día o al día siguiente hábil.
Envío rápido – Opciones de envío exprés disponibles
Totalmente probado – cada unidad verificada para comprobar su funcionamiento
Garantía incluida – 12 meses de garantía para su total tranquilidad.
Apoyo técnico – Asistencia para la integración disponible
Preguntas frecuentes (FAQ)
P1: ¿Qué es el Bently Nevada 330103-00-05-10-11-05?
Se trata de una sonda de proximidad de 8 mm con certificación para áreas peligrosas, perteneciente a la serie 3300 XL, utilizada para la medición sin contacto de la vibración y la posición de ejes en aplicaciones con atmósferas explosivas. Esta variante cuenta con rosca M10 × 1, una carcasa ultracompacta de 50 mm y un cable FluidLoc resistente a productos químicos. .
P2: ¿Qué significa cada sufijo en el número de pieza?
00 = 0 mm de longitud sin rosca (totalmente roscado); 05 = 50 mm de longitud de caja ultracompacta; 10 = 1,0 metro de longitud total; 11 = Conector ClickLoc™ miniatura con protector, cable FluidLoc; 05 = Homologaciones CSA, ATEX, IECEx para áreas peligrosas .
P3: ¿Cuál es la ventaja del cable FluidLoc?
La construcción del cable FluidLoc evita que el aceite u otros fluidos se filtren a través del interior del cable. Esto protege tanto la señal de medición como el entorno circundante en aplicaciones químicas, de petróleo y gas, y farmacéuticas. .
P4: ¿Qué certificaciones para zonas peligrosas tiene esta sonda?
La sonda lleva CSA, ATEX e IECEx Certificaciones para Clase I, Zona 0/1/2 y División 1/2, con nivel de protección Ex ia IIC T5-T1 Ga .
P5: ¿Cuál es la longitud total del cable de esta sonda?
La longitud total es 1,0 metro (3,3 pies) .
P6: ¿Qué tipo de rosca utiliza esta sonda?
Utiliza un Rosca métrica M10 × 1,0 mm con un acoplamiento de rosca máximo de 15 mm .
P7: ¿Cuál es el rango lineal y la sensibilidad?
El rango lineal es 2,0 mm (80 milésimas de pulgada) con una sensibilidad de 7,87 V/mm (200 mV/mil) cuando se utiliza con un sensor Proximitor 3300 XL .
P8: ¿Cuál es el rango de temperatura de funcionamiento?
La sonda funciona desde -52°C a +177°C (-62°F a +351°F) .
P9: ¿Qué tipo de conector tiene esta sonda?
Cuenta con una Conector coaxial miniatura ClickLoc™ con protector.El conector chapado en oro solo requiere un apriete manual y cuenta con un mecanismo de bloqueo. .
P10: ¿Esta sonda requiere un cable de extensión y un Proximitor específicos?
Sí. El sistema 3300 XL requiere piezas coincidentes con una longitud eléctrica total de 5 o 9 metrosEsta sonda de 1,0 m normalmente se combina con una Cable de extensión de 4,0 m para crear un sistema de 5,0 m compatible con un sensor Proximitor de 5,0 m .
P11: ¿Por qué se considera que esta sonda es "compacta"?
El Longitud de la caja: 50 mm Es significativamente más corta que las sondas estándar 3300 XL (normalmente de 100 a 200 mm), lo que permite su instalación en espacios reducidos donde las sondas más largas no caben. .
P12: ¿Puedo usar esta sonda con sistemas antiguos de la serie 3300?
Sí. Las sondas 3300 XL de 8 mm son retrocompatibles e intercambiables con otros componentes del sistema de transductores de la serie 3300 que no son XL, de 5 mm y 8 mm. .
P13: ¿Qué documentación acompaña a esta investigación?
La sonda se suministra con todos los archivos de certificación para las normas CSA, ATEX e IECEx. .
