Características principales
Diámetro de la punta de la sonda: 8 mm – Tamaño estándar de la industria para mediciones de vibración radial y posición axial.
Rosca métrica M10 × 1 – Montaje estándar para puertos de instalación con rosca métrica
Longitud de caja extendida de 130 mm – Diseñado para pozos profundos y espacios libres estructurales.
Cable integrado de 0,5 metros – La corta longitud del cable requiere un cable de extensión externo para la conexión con un sensor Proximitor.
Rango lineal de 2 mm (80 mils) – Rango suficiente para la mayoría de las aplicaciones de monitorización de turbinas, compresores y bombas.
Punta de sulfuro de polifenileno (PPS) – Material de la punta de la sonda resistente al desgaste y a los productos químicos.
Caja de acero inoxidable AISI 303/304 – Construcción resistente a la corrosión para entornos industriales exigentes.
Conector coaxial miniatura ClickLoc™ – Conector chapado en oro, de ajuste manual, con mecanismo de bloqueo para evitar que se afloje por vibración.
Junta tórica de Viton® – Sella la presión diferencial entre la punta de la sonda y la carcasa.
Especificaciones técnicas
Explicación del código de sufijo
Ventajas principales
1. Carcasa extendida para instalaciones profundas
El Longitud total de la caja: 130 mm Esta sonda permite navegar por pozos profundos o espacios estructurales donde las sondas de longitud estándar no pueden llegar. La carcasa totalmente roscada M10 × 1 proporciona un acoplamiento seguro en puertos de entrada roscados previamente perforados. .
2. Fiabilidad conforme a los estándares de la industria
La serie 3300 XL cumple totalmente con Norma API 670 (4.ª edición) para la configuración mecánica, el rango lineal, la precisión y la estabilidad de la temperatura Ofrece el rendimiento más avanzado en sistemas de transductores de proximidad por corrientes de Foucault. .
3. Intercambiabilidad modular
Las sondas, los cables de extensión y los sensores Proximitor del sistema 3300 XL son: Intercambiables eléctrica y mecánicamenteLas piezas se pueden intercambiar sin necesidad de emparejamiento ni calibración en banco, lo que simplifica el mantenimiento y reduce el inventario de piezas de repuesto. .
4. Fiabilidad del conector ClickLoc™
Los conectores ClickLoc™ chapados en oro solo requieren un apriete manual y cuentan con un mecanismo de bloqueo patentado para evitar que se aflojen por vibración. No se necesitan herramientas especiales para su instalación o extracción. .
5. Construcción robusta
La junta tórica de Viton® sella la presión diferencial entre la punta de la sonda y la carcasa, evitando fugas de aceite y garantizando un funcionamiento fiable en entornos con abundante lubricación. La carcasa de acero inoxidable AISI 303/304 proporciona resistencia a la corrosión para entornos industriales exigentes. .
Notas de integración del sistema
El sistema 3300 XL es un conjunto emparejado.
Un sistema de medición 3300 XL completo consta de tres partes que deben tener longitudes eléctricas uniformes. :
Sonda de proximidad (este elemento) – Se monta dentro de la máquina, mirando hacia el eje.
Cable de extensión – Conecta la sonda con el sensor Proximitor.
Sensor Proximitor – Alimenta la sonda y convierte la señal en una salida utilizable.
Importante: El longitud eléctrica total del sistema (longitud de la sonda + longitud del cable de extensión) debe ser igual a la longitud de diseño del sensor Proximitor (normalmente 5 o 9 metros). Esta sonda de 0,5 m normalmente se combina con un Cable de extensión de 4,5 m para crear un sistema de 5,0 m, o un Cable de extensión de 8,5 m para crear un sistema de 9,0 m .
Montaje
Hilo: Métrica M10 × 1
Brecha recomendada: Ajustado a -9 Vcc a 1,27 mm (50 mils)
Diámetro mínimo del eje: 50,8 mm (2 pulgadas)
Requisitos de cableado
Aleje los cables de las líneas eléctricas de alta tensión para minimizar las interferencias electromagnéticas.
Mantenga un radio de curvatura mínimo para evitar daños al núcleo coaxial.
Conecte a tierra el blindaje únicamente en el extremo del acondicionador de señal para evitar bucles de tierra.
Aplicaciones
El modelo 330103-00-13-05-02-00 se utiliza en aplicaciones críticas de maquinaria rotativa. :
Funciones de medición primarias
Vibración radial – Medición de la vibración relativa del eje
Posición axial (empuje) – Monitorización del desplazamiento axial del rotor
Referencia de Keyphasor® – Referencia de fase/velocidad para equilibrado y diagnóstico
Qué incluye

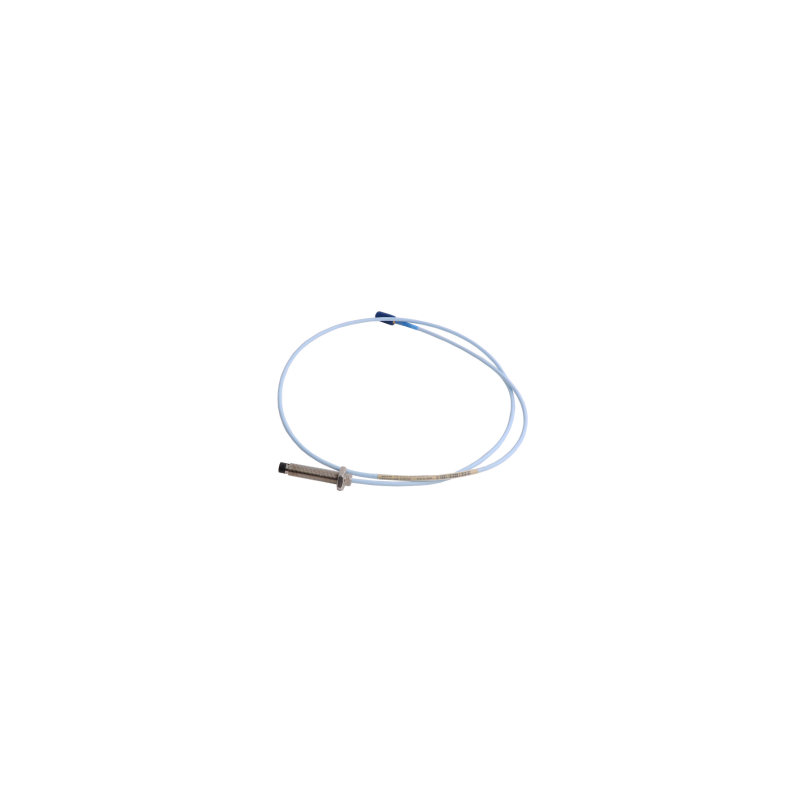

1 × Sonda de proximidad Bently Nevada 330103-00-13-05-02-00 3300 XL de 8 mm (0,5 m, M10 × 1, sin blindaje)
Nota: El cable de extensión, el sensor Proximitor, los accesorios de montaje y las herramientas de configuración se venden por separado.
¿Por qué comprar con nosotros?
En stock – Listo para enviar el mismo día o al día siguiente hábil.
Envío rápido – Opciones de envío exprés disponibles
Totalmente probado – cada unidad verificada para comprobar su funcionamiento
Garantía incluida – compre con confianza
Apoyo técnico – Asistencia para la integración disponible
Preguntas frecuentes (FAQ)
P1: ¿Qué es el Bently Nevada 330103-00-13-05-02-00?
Se trata de una sonda de proximidad de 8 mm de la serie 3300 XL, utilizada para la medición sin contacto de la vibración y la posición del eje en maquinaria rotativa industrial. Esta variante cuenta con rosca métrica M10 × 1, una longitud de carcasa extendida de 130 mm y un cable integrado corto de 0,5 metros. .
P2: ¿Qué significa cada sufijo en el número de pieza?
00 = 0 mm de longitud sin rosca (totalmente roscado); 13 = 130 mm de longitud total de la caja; 05 = 0,5 metros de cable integrado total; 02 = Conector ClickLoc™ en miniatura con cable estándar; 00 = No se requiere aprobación de la agencia de áreas peligrosas .
P3: ¿Esta sonda está blindada?
No. Este es el sin armadura variante. El 330104 El número de modelo indicaría una versión blindada con la misma rosca. .
P4: ¿Cuál es la longitud total del cable de esta sonda?
La longitud del cable integrado es 0,5 metros (1,6 pies) Este cable corto requiere un cable de extensión externo para conectarse a un sensor Proximitor. .
P5: ¿Qué tipo de rosca utiliza esta sonda?
Utiliza un Rosca métrica M10 × 1 .
P6: ¿Cuál es el rango lineal y la sensibilidad?
El rango lineal es 2,0 mm (80 milésimas de pulgada) con una sensibilidad de 7,87 V/mm (200 mV/mil) cuando se utiliza con un sensor Proximitor 3300 XL .
P7: ¿Cuál es el rango de temperatura de funcionamiento?
La sonda funciona desde -52°C a +177°C (-62°F a +351°F) .
P8: ¿Qué tipo de conector tiene esta sonda?
Cuenta con una Conector coaxial miniatura ClickLoc™ Con cable estándar (sin protector). El conector chapado en oro solo requiere un apriete manual y cuenta con un mecanismo de bloqueo. .
P9: ¿Esta sonda requiere un cable de extensión y un Proximitor específicos?
Sí. El sistema 3300 XL requiere piezas coincidentes con una longitud eléctrica total de 5 o 9 metrosEsta sonda de 0,5 m normalmente se combina con una Cable de extensión de 4,5 m para crear un sistema de 5,0 m, o un Cable de extensión de 8,5 m para crear un sistema de 9,0 m .
P10: ¿Por qué la longitud de la caja es de 130 mm?
La longitud extendida de la carcasa de 130 mm permite que la sonda navegue pozos profundos o espacios libres estructurales donde las sondas de longitud estándar no pueden llegar. El diseño totalmente roscado proporciona un acoplamiento seguro en puertos de entrada roscados previamente perforados. .
P11: ¿Puedo usar esta sonda con sistemas antiguos de la serie 3300?
Sí. Las sondas 3300 XL de 8 mm son retrocompatibles e intercambiables con otros componentes del sistema de transductores de la serie 3300 que no son XL, de 5 mm y 8 mm. .
P12: ¿Esta sonda es adecuada para zonas peligrosas?
Esta variante específica (sufijo 00) tiene Sin aprobación de la agencia Para áreas peligrosas. Si se requiere certificación para áreas peligrosas, seleccione una variante de sonda con el sufijo de aprobación de la agencia correspondiente (por ejemplo, -05 para CSA, ATEX, IECEx). .
