Especificación del producto

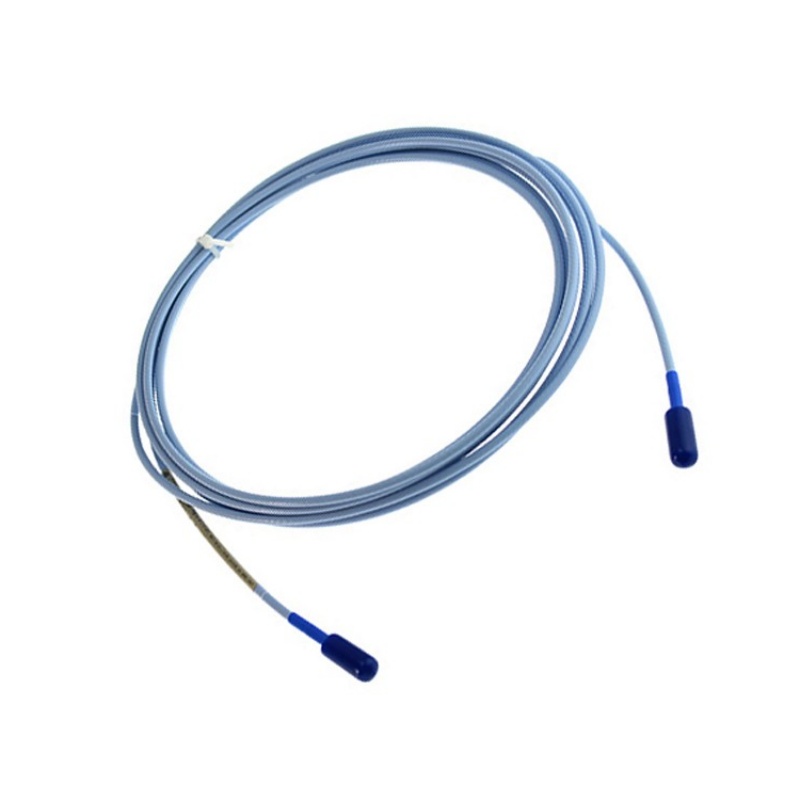

Cable de extensión 330730-080-03-00
Nombre de la marca: Bently Nevada
Nombre del producto: 330730-080-03-00
Garantía: 1 año
Parámetros principales
Características y ventajas principales
Construcción blindada para protección mecánica: El -03 La opción incluye Armadura flexible de acero inoxidable AISI 302 Con una cubierta exterior de FEP. Esto proporciona una mayor protección mecánica contra la abrasión, el aplastamiento y los impactos accidentales en entornos industriales adversos, como plataformas de turbinas y patines de compresores. .
Protectores de conectores para sellado ambiental: El -03 El sufijo también indica la inclusión de protectores de conectores preinstaladosEstas juntas de caucho de silicona encapsulan las uniones del conector coaxial ClickLoc, evitando la contaminación por fluidos, la entrada de humedad y los bucles de tierra causados por el contacto con conductos metálicos o carcasas de cojinetes. .
Intercambiabilidad total e integridad de la señal.: El sistema 3300 XL admite la intercambiabilidad completa de sondas, cables de extensión y sensores Proximitor. El cable Construcción triaxial de 75 Ω Con un blindaje completo, garantiza una alta relación señal-ruido y una adaptación de impedancia precisa, preservando el sistema de 11 mm. 3,94 V/mm (100 mV/mil) Factor de escala para un escalado preciso de la sonda de corrientes de Foucault. .
Resistencia a la tracción de CableLoc™: El patentado Diseño de CableLoc proporciona 330 N (75 lb) de fuerza de tracción en la conexión de la sonda al cable de extensión, evitando que el cable se salga por vibración o enganche accidental durante la instalación y el funcionamiento. .
Configuración de longitud total del sistema: El Cable de extensión de 8,0 metros está diseñado para combinarse con un Sonda 3300 XL de 1,0 metros y 11 mm para formar un completo sistema de 9,0 metros Cuando se utiliza con un sensor Proximitor de 9 metros, la suma de la longitud del cable de la sonda más la longitud del cable de extensión debe ser igual a la longitud nominal del sistema Proximitor. .
Aplicaciones típicas
El modelo 330730-080-03-00 se utiliza ampliamente para la monitorización de maquinaria rotativa crítica en aplicaciones industriales exigentes. :
Turbinas de vapor y de gas: Mediciones de posición de empuje axial y expansión diferencial que requieren alcance extendido y protección mecánica.
Compresores centrífugos y axiales: Monitorización de la vibración y la posición del eje en entornos de alta vibración.
Bombas y reductores industrialesAnálisis de vibraciones en activos rotativos críticos en refinerías y plantas químicas.
Monitorización de fase clave y velocidad: Mediciones de referencia de fase y de velocidad cero en máquinas con cojinetes de película fluida
Preguntas frecuentes (FAQ)
P1: ¿Qué indica el número de modelo “330730-080-03-00”?
A: El desglose es: 330730 = Cable de extensión XL 3300 de 11 mm; -080 = 8,0 metros (26,2 pies) de longitud; -03 = Cable blindado con protector de conector; -00 = No se requiere aprobación de la agencia .
P2: ¿Cuál es la longitud total del sistema que puede crear este cable?
A: El cable de extensión de 8,0 metros se empareja con un Sonda 3300 XL de 1,0 metros y 11 mm para formar un completo sistema de 9,0 metros cuando se utiliza con un sensor Proximitor de 9 metros. .
P3: ¿Se puede cortar o empalmar este cable para adaptarlo a los conductos instalados en el campo?
A: No. Modificar la longitud física altera la capacitancia total del cable (69,9 pF/m nominal), lo que invalida la calibración del sistema y modifica las salidas de voltaje del sensor. El cable debe utilizarse con su longitud de fábrica. .
P4: ¿Cuál es la ventaja de los protectores de conectores?
A: Los protectores de conectores proporcionan un sello ambiental reutilizable que evita la contaminación por fluidos y la entrada de humedad en el punto de conexión coaxial. Eliminan la necesidad de cinta de silicona autofusible o tubos termorretráctiles, lo que hace que la instalación sea más rápida y confiable. .
P5: ¿Cuál es el radio de curvatura mínimo para la instalación?
A: El radio de curvatura mínimo del cable es 25,4 mm (1,0 pulgada)Superar este límite puede dañar el aislamiento interno de FEP del cable y degradar la calidad de la señal. .
P6: ¿Este cable requiere la aprobación de alguna agencia para su uso en zonas peligrosas?
A: Este modelo específico (-00 sufijo) tiene Sin aprobaciones de agencias y es apto únicamente para entornos de uso general. Para instalaciones en zonas peligrosas, seleccione una variante con el sufijo de homologación correspondiente (por ejemplo, -05 para CSA, ATEX, IECEx). .
P7: ¿Cuál es el rango de temperatura de funcionamiento?
A: El cable funciona desde -52°C a +177°C (-62°F a +351°F)lo que lo hace adecuado para entornos industriales extremos. .
P8: ¿Cómo se debe tender el cable de extensión?
A: Encamine el cable de extensión dentro de conductos metálicos dedicados y conectados a tierra, separados del cableado de alimentación de CA de alto voltaje. Asegúrese de que el blindaje exterior se conecte a tierra estrictamente en el punto de la carcasa del Proximitor para evitar bucles de tierra. .
Modelos recomendados y productos relacionados
El modelo 330730-080-03-00 forma parte de la familia de cables de extensión 3300 XL de 11 mm. A continuación se muestran modelos relacionados con diferentes longitudes y opciones de protección. :
Cómo elegir el modelo adecuado
Para sistemas blindados estándar de 8,0 m: El 330730-080-03-00 es la opción correcta para aplicaciones que requieren protección mecánica y sellado ambiental. .
Para aplicaciones estancas a los fluidos: Seleccione el -13 opción (por ejemplo, 330730-080-13-05) para FluidLoc tecnología para prevenir la migración de petróleo y fluidos de proceso .
Para instalaciones en zonas peligrosas: Elija el -05 Sufijo para las certificaciones CSA, ATEX e IECEx.
