Especificación del producto

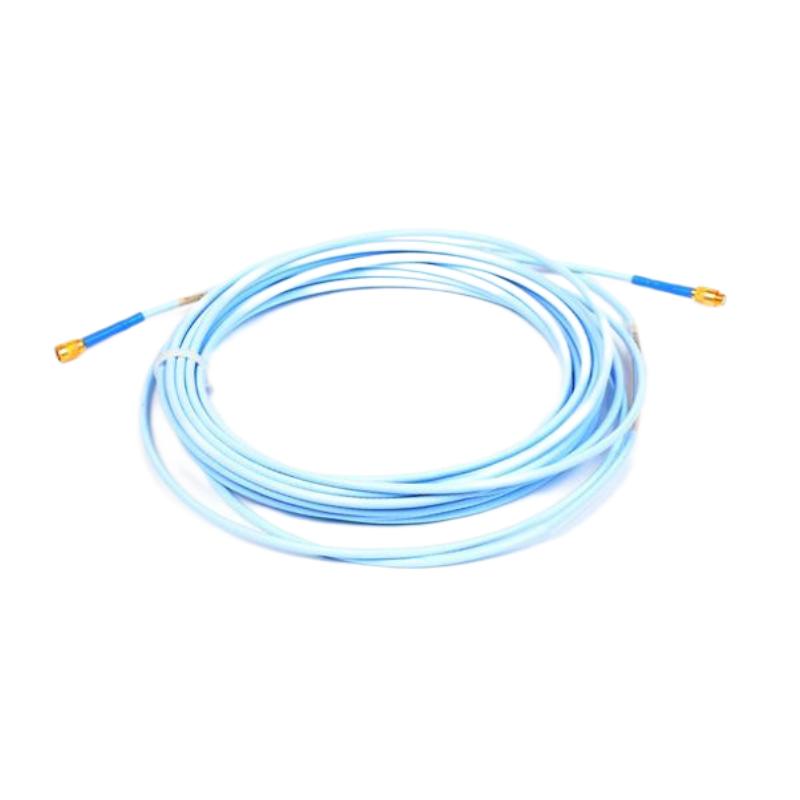

Cable de extensión estándar 330130-080-00-05
Nombre de la marca: Bently Nevada
Nombre del producto: 330130-080-00-05
Garantía: 1 año
Parámetros principales
Características y ventajas principales
Intercambiabilidad total e integridad de la señal.: El sistema 3300 XL admite la intercambiabilidad completa de sondas, cables de extensión y sensores Proximitor. El cable Construcción triaxial de 75 Ω El aislamiento de FEP garantiza una alta relación señal/ruido y una adaptación de impedancia precisa, preservando la exactitud de medición calibrada del sistema sin necesidad de adaptación de componentes individuales ni calibración en banco. .
Aprobaciones para áreas peligrosas para un despliegue versátil: El -05 El sufijo indica que el cable transporta CSA, ATEX e IECEx certificaciones, lo que lo hace adecuado para su instalación en atmósferas potencialmente explosivas que se encuentran comúnmente en instalaciones de petróleo y gas, químicas y petroquímicas. .
Construcción robusta para entornos hostilesEl aislamiento de FEP proporciona una excelente resistencia a los productos químicos, la humedad y las temperaturas extremas, lo que hace que el cable sea adecuado para entornos industriales exigentes donde a menudo se encuentra maquinaria rotativa. Los conectores ClickLoc™ estándar cuentan con un mecanismo de bloqueo que evita que se aflojen por vibración y solo requieren un apriete manual; los conectores emiten un "clic" cuando están correctamente acoplados. .
Configuración de longitud total del sistema: El Cable de extensión de 8,0 metros está diseñado para combinarse con un Sonda de 1,0 metro para formar un completo sistema de 9,0 metros Cuando se utiliza con un sensor Proximitor de 9 metros, la suma de la longitud del cable de la sonda más la longitud del cable de extensión debe ser igual a la longitud nominal del sistema Proximitor. .
Aplicaciones típicas
El modelo 330130-080-00-05 se utiliza ampliamente para la monitorización de maquinaria rotativa crítica en diversas industrias pesadas. :
Generación de energíaMediciones de vibración radial en turbinas con cojinetes de película fluida
Petróleo y gas: Monitorización de la posición axial (de empuje) en compresores de alta velocidad
Industria generalAplicaciones de detección de velocidad y de fase clave, integración con racks de monitorización 3500/42M o 3500/45.
Maquinaria para zonas peligrosasAdecuado para plantas petroquímicas y plataformas petrolíferas que requieren sistemas de monitorización a prueba de explosiones o intrínsecamente seguros.
Preguntas frecuentes (FAQ)
P1: ¿Qué indica el número de modelo "330130-080-00-05"?
A: El desglose es: 330130 = Cable de extensión estándar XL 3300; -080 = 8,0 metros (26,2 pies) de longitud del cable; -00 = Cable estándar (sin armadura, sin protector de conector); -05 = Aprobaciones de las agencias CSA, ATEX e IECEx .
P2: ¿Cuál es la longitud total del sistema que puede crear este cable?
A: El cable de extensión de 8,0 metros se empareja con un Sonda de 1,0 metro para formar un completo sistema de 9,0 metros Cuando se utiliza con un sensor Proximitor de 9 metros, la suma de la longitud del cable de la sonda más la longitud del cable de extensión debe ser igual a la longitud nominal del sistema Proximitor. .
P3: ¿Se puede utilizar este cable con sondas de 5 mm o de 11 mm?
A: El sistema 3300 XL de 8 mm, incluido el 330130-080-00-05, está sintonizado eléctricamente para Sondas de 8 mm y 5 mm únicamente. Es no compatible con sistemas de transductores de 11 mm o 25 mm debido a diferencias en la impedancia eléctrica y el factor de escala. .
P4: ¿Cuál es la ventaja de las autorizaciones para zonas peligrosas?
A: El -05 El sufijo indica las certificaciones CSA, ATEX e IECEx. Esto permite que el cable se instale en atmósferas potencialmente explosivas, garantizando el cumplimiento de las normas de seguridad en instalaciones petroquímicas, de petróleo y gas, y de procesamiento químico. .
P5: ¿Cuál es el radio de curvatura mínimo para la instalación?
A: El radio de curvatura mínimo del cable es 25,4 mm (1,0 pulgada)Superar este límite puede dañar los conductores internos del cable y degradar la calidad de la señal. .
P6: ¿Cómo verifico la longitud total correcta del sistema?
A: La suma de la longitud del cable de extensión y la longitud del cable de la sonda debe ser igual a la longitud del sistema de sensor Proximitor. Por ejemplo, un Proximitor de 9 metros funciona con un Cable de extensión de 8 metros y una sonda de 1 metro. .
P7: ¿Cuál es el rango de temperatura de funcionamiento?
A: El cable funciona desde -51°C a +177°C (-60°F a +350°F)Este rango extendido lo hace adecuado para entornos industriales extremos. .
P8: ¿Cómo se debe tender el cable de extensión?
A: Aleje el cable de extensión de las líneas eléctricas y las fuentes de ruido. Mantenga una distancia mínima de 30 cm (12 pulgadas) de los cables de alimentación de CA y los cables del motor. Nunca pase los cables de los sensores por el mismo conducto que el cableado de alta tensión. Utilice clips de montaje para asegurar el cable y evitar tensiones en las conexiones. .
Modelos recomendados y productos relacionados
El modelo 330130-080-00-05 forma parte de la familia de cables de extensión 3300 XL. A continuación se muestran modelos relacionados con diferentes longitudes y opciones de protección:
Cómo elegir el modelo adecuado
Para aplicaciones estándar en áreas peligrosas de 8,0 m: El 330130-080-00-05 Es la opción correcta para instalaciones que requieren certificaciones CSA, ATEX e IECEx. .
Para diferentes longitudes de sistema: Seleccionar 330130-040-00-05 (4,0 m) o 330130-085-00-05 (8,5 m) para que coincida con los requisitos totales de su sistema. .
Para protección blindada: Elija el -01 Opción (por ejemplo, 330130-080-01-05) para blindaje trenzado de acero inoxidable en entornos físicos adversos.
Para aplicaciones estancas a los fluidos: Seleccione el -12 opción (por ejemplo, 330130-080-12-05) para FluidLoc tecnología para prevenir la migración de petróleo y fluidos de proceso .
