Especificación del producto

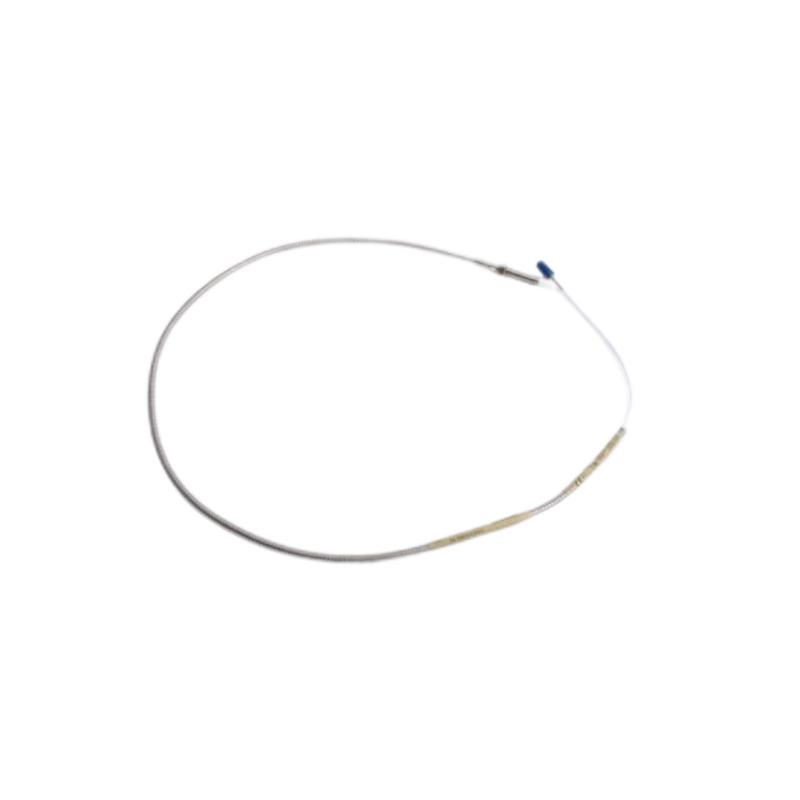

330909-00-25-10-02-00 Transductor de proximidad
Nombre de la marca: Bently Nevada
Nombre del producto: 330909-00-25-10-02-00
Garantía: 1 año
Características y ventajas principales
Geometría NSv para instalaciones con espacio limitado: La característica más destacada del módulo es su Diseño de vista lateral estrecha (NSv), que presenta una vista lateral más estrecha del campo magnético en comparación con las sondas estándar de 8 mm. Esto reduce significativamente los requisitos de avellanado y minimiza la "diafonía" en escenarios de montaje de alta densidad, lo que permite una medición de vibraciones fiable donde las sondas estándar fallarían debido a la interferencia de la pared lateral. .
Cable blindado para protección mecánica: El 330909 El modelo base incluye blindaje de acero inoxidable sobre el cable de la sonda, proporcionando una mayor protección mecánica contra la abrasión, el aplastamiento y los impactos accidentales. Esto es fundamental en entornos de alta vibración, como en plataformas de compresores y maquinaria alternativa, donde los cables estándar serían vulnerables a sufrir daños. .
Resistencia química y sellado a presión: La sonda cuenta con una Punta de PPS (sulfuro de polifenileno) que proporciona una resistencia química superior y una Junta tórica de Viton® que actúa como una eficaz barrera de presión de proceso. Esto hace que la sonda sea adecuada para aplicaciones expuestas a aceites, gases de proceso y otros fluidos agresivos. .
Compatibilidad total con los sistemas heredados.: La sonda 3300 NSv es Intercambiables mecánica y eléctricamente Con sistemas de RAM 3300 heredados, lo que lo convierte en un reemplazo directo para las instalaciones existentes sin necesidad de reconfigurar el sistema. .
Aplicaciones típicas
El modelo 330909-00-25-10-02-00 se utiliza ampliamente para la monitorización de maquinaria rotativa crítica en instalaciones con espacio limitado. :
Compresores de aire centrífugos: Monitorización de vibraciones radiales donde el espacio reducido alrededor de las carcasas de los cojinetes impide la instalación de sondas estándar.
Compresores de refrigeración: Medición de posición axial con acceso restringido al avellanado
Compresores de gas de proceso: Monitorización de vibraciones en ejes pequeños (de menos de 51 mm de diámetro)
Maquinaria de movimiento alternativo: Monitorización de vibraciones y posición en entornos de alta vibración que se benefician de la protección mediante cables blindados.
Preguntas frecuentes (FAQ)
P1: ¿Qué indica el número de modelo “330909-00-25-10-02-00”?
A: El desglose es: 330909 = Sonda blindada NSv 3300 con rosca 3/8-24 UNF; -00 = 0,0 en longitud sin enhebrar; -25 = 2,5 en longitud de caja; -10 = cable de 1,0 metro; -02 = Conector ClickLoc™ en miniatura con cable estándar; -00 = Sin aprobaciones de agencias .
P2: ¿Cuál es la principal ventaja de la sonda NSv sobre las sondas estándar de 8 mm?
A: La sonda NSv ofrece mayor resistencia química y mejores características de visión lateral que las generaciones anteriores. Su campo magnético más estrecho reduce los requisitos de avellanado y minimiza la diafonía en escenarios de montaje de alta densidad, lo que lo hace ideal para instalaciones con espacio reducido. .
P3: ¿Se puede utilizar esta sonda con sistemas RAM 3300 antiguos?
A: Sí, lo es Intercambiables mecánica y eléctricamente Con sondas y cables RAM 3300 heredados, lo que permite el reemplazo directo en instalaciones existentes. .
P4: ¿Cuál es el ajuste de separación recomendado para esta sonda?
A: La configuración de espacio recomendada es 1,0 mm (40 milésimas de pulgada)El rango lineal abarca desde 0,25 mm hasta 1,75 mm. .
P5: ¿Cuál es la importancia de la junta tórica de Viton®?
A: La junta tórica de Viton® actúa como un sello de presión diferencial, evitando que los fluidos o gases del proceso se filtren a través del punto de montaje de la sonda. Esto es fundamental en aplicaciones de compresores de alta presión. .
P6: ¿Cuál es la temperatura máxima de funcionamiento?
A: La sonda funciona desde -52°C a +177°C (De -62 °F a +351 °F). Evite la exposición prolongada por debajo de -34 °C para evitar daños en el sello. .
P7: ¿Esta investigación requiere la aprobación de la agencia para trabajar en zonas peligrosas?
A: Este modelo específico (-00 sufijo) tiene Sin aprobaciones de agencias y es apto únicamente para entornos de uso general. Para instalaciones en zonas peligrosas, seleccione una variante con el sufijo de homologación correspondiente (por ejemplo, -05 para ATEX/IECEx). .
P8: ¿Cuáles son las especificaciones de par de instalación?
A: El par de apriete recomendado es 11,3 N·m (100 in·lb) para conector a conector, y 7,5 N·m (66 in·lb) para la carcasa de la sonda al conector. El acoplamiento máximo de la rosca es de 0,563 pulgadas. .
P9: ¿Se puede utilizar esta sonda con sistemas de monitoreo que no sean de Bently Nevada?
A: Aunque técnicamente es compatible con cualquier sistema de monitoreo que utilice sondas de 75Ω, Bently Nevada Recomienda encarecidamente Utilizarlo únicamente con sensores Bently Nevada 3300 XL NSv Proximitor calibrados para garantizar la precisión de la señal y el cumplimiento a nivel de sistema. .
Modelos recomendados y productos relacionados
El modelo 330909-00-25-10-02-00 forma parte de la familia de sondas de proximidad NSv 3300. A continuación se muestran modelos relacionados para diferentes configuraciones:
Cómo elegir el modelo adecuado
Para aplicaciones de alcance estándar de 1,0 m: El 330909-00-25-10-02-00 Es la opción correcta para instalaciones compactas que requieren una carcasa de 2,5 pulgadas y un cable blindado.
Para un alcance extendido: Seleccione el 330909-00-28-70-02-00 con un cable de 7,0 m para aplicaciones que requieren una mayor distancia de transmisión. .
Para instalaciones en zonas peligrosas: Elija una variante con el -05 sufijo para homologaciones ATEX/IECEx .
Para completar el sistema: Emparejar con un Sensor de proximidad 3300 XL NSv y el cable de extensión correspondiente (si es necesario) para formar un sistema de transductor completo. .
