Especificación del producto

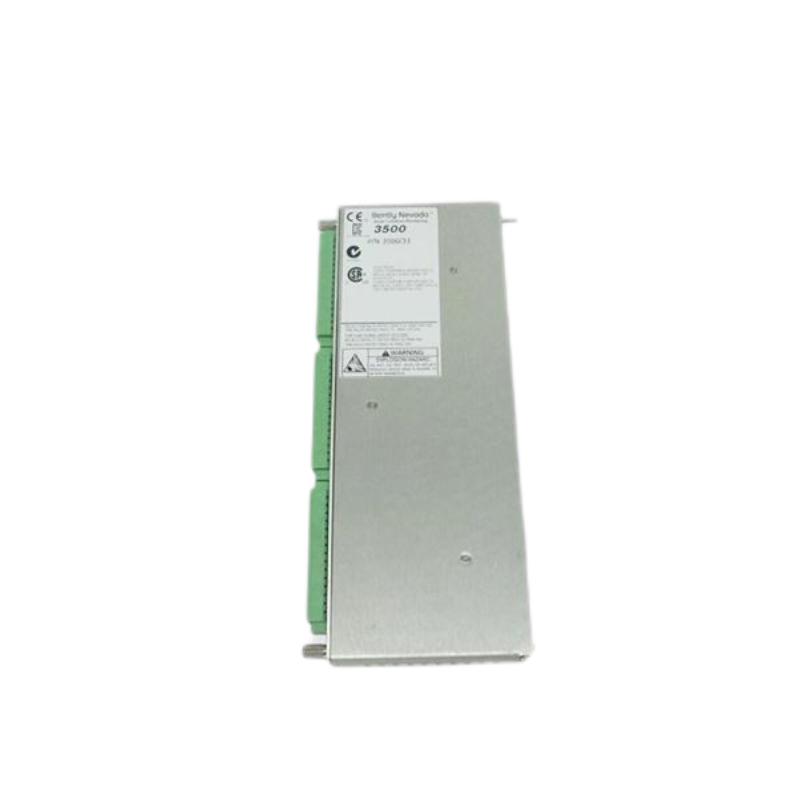

Módulo de relé 3500/33-01-01
Nombre de la marca: Bently Nevada
Nombre del producto: 3500/33-01-01
Garantía: 1 año
Parámetros clave
Características y ventajas principales
Lógica flexible y programableCada uno de los 16 relés se puede programar de forma independiente mediante software utilizando lógica AND/OR. Las fuentes de entrada pueden incluir estados de alerta/peligro, condiciones de "no correcto" o variables medidas desde cualquier canal de monitorización, lo que permite una lógica de votación compleja (por ejemplo, 2 de 3) para estrategias de protección de máquinas personalizadas..
Funcionamiento a prueba de fallos configurable: El módulo admite ambos A prueba de fallos (normalmente energizado, NE) y no a prueba de fallos (normalmente desenergizado, ND) modos, configurables en grupos de cuatro canales. Esto es fundamental para los sistemas instrumentados de seguridad (SIS), donde una pérdida de energía debe resultar en una acción de apagado segura..
Diseño industrial robusto: Presentando sellado con epoxi Equipado con relés y un circuito integrado de supresión de arco (250 Vrms), el módulo está diseñado para soportar entornos industriales adversos y vibraciones, lo que garantiza la estabilidad y fiabilidad de los contactos a largo plazo..
Diagnóstico integral: Panel frontal LEDs Proporcionar un estado visual claro para la alimentación (OK), la comunicación (TX/RX) y las alarmas de canales individuales, lo que permite una rápida resolución de problemas in situ..
Aplicaciones típicas
El 3500/33 es un componente fundamental para la ejecución de la lógica de protección en maquinaria rotativa crítica en industrias pesadas.:
Protección de turbomáquinas: Activación de la lógica de parada de emergencia para turbinas de vapor y gas cuando la vibración o la velocidad superan los límites de seguridad..
Control del compresor: Ejecución de paradas o alarmas automatizadas para grandes compresores centrífugos en aplicaciones de petróleo y gas..
Integración del sistema de seguridad: Actúa como elemento de salida final en sistemas de parada de emergencia (ESD), impulsando bloqueos físicos o alertando a los operadores a través de conexiones cableadas..
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la función principal del 3500/33-01-01?
A: Se trata de un módulo de salida de relé de 16 canales para el sistema de protección de maquinaria 3500. Su función es convertir las señales de alarma y estado de los módulos de monitorización en salidas de contacto de relé físicas para activar alarmas, secuencias de parada o controlar equipos externos..
P2: ¿Qué protocolos de comunicación admite el módulo?
A: El módulo se comunica con otros módulos 3500 a través del backplane del rack. Se configura utilizando el Software de configuración de rack 3500 (versión 3.3 o superior) y se integra con Sistema 1 software para diagnósticos avanzados.
P3: ¿El modelo 3500/33-01-01 es intercambiable en caliente?
A: Los resultados de la búsqueda no confirman explícitamente la capacidad de intercambio en caliente para este módulo. Se recomienda consultar el manual del sistema 3500 o ponerse en contacto con Bently Nevada para obtener información sobre los procedimientos de mantenimiento específicos.
P4: ¿Cuál es la diferencia entre el 3500/33-01-01 y otras variantes del 3500/33?
A: El -01-01 El sufijo indica una configuración estándar con un Módulo de E/S de terminación interna (149992-01). Otras variantes pueden tener diferentes tipos de terminación de E/S o aprobaciones de agencias..
P5: ¿Puedo usar este módulo para señales de baja corriente como las entradas de un PLC?
A: El estándar 3500/33-01-01 está diseñado para cargas de uso general. Para señales de baja corriente (por ejemplo, entradas de PLC), el modelo específico Módulo de salida de relé de baja corriente (PN: 149992-03) debe pedirse como pieza de repuesto..
P6: ¿Cuáles son los pasos clave para solucionar problemas si un relé no funciona?
A: Compruebe el panel frontal. LED de alarma CH Para ese canal, verifique que el módulo esté recibiendo la señal de alarma correcta. Verifique la configuración del relé en el software de configuración de rack 3500. Compruebe el cableado de campo a los terminales común, normalmente abierto (NO) y normalmente cerrado (NC). Si el LED indica un comando pero el contacto no cambia, es posible que el relé haya fallado..
P7: ¿Qué versión de software se requiere para la configuración?
A: El módulo requiere Software de configuración de rack 3500 versión 3.3 o superior y Software de visualización de datos 3500 versión 1.40 o superior.
Modelos recomendados y productos relacionados
El modelo 3500/33-01-01 forma parte de la serie Bently Nevada 3500. A continuación se muestran los principales modelos relacionados y los componentes compatibles:
Cómo elegir el modelo adecuado
Para aplicaciones de salida de relé estándar: El 3500/33-01-01 Proporciona 16 canales con terminación interna para cargas de uso general..
Para aplicaciones de señales de baja corriente: Seleccione el 149992-03 Módulo de salida de relé de baja corriente para controlar entradas de PLC u otros dispositivos de baja potencia..
Para sistemas completos de protección de maquinaria: Empareje el módulo de relé con 3500/40M o 3500/42M monitores de vibración y 3500/22M TDI para una protección y diagnóstico integrales.
