Especificación del producto

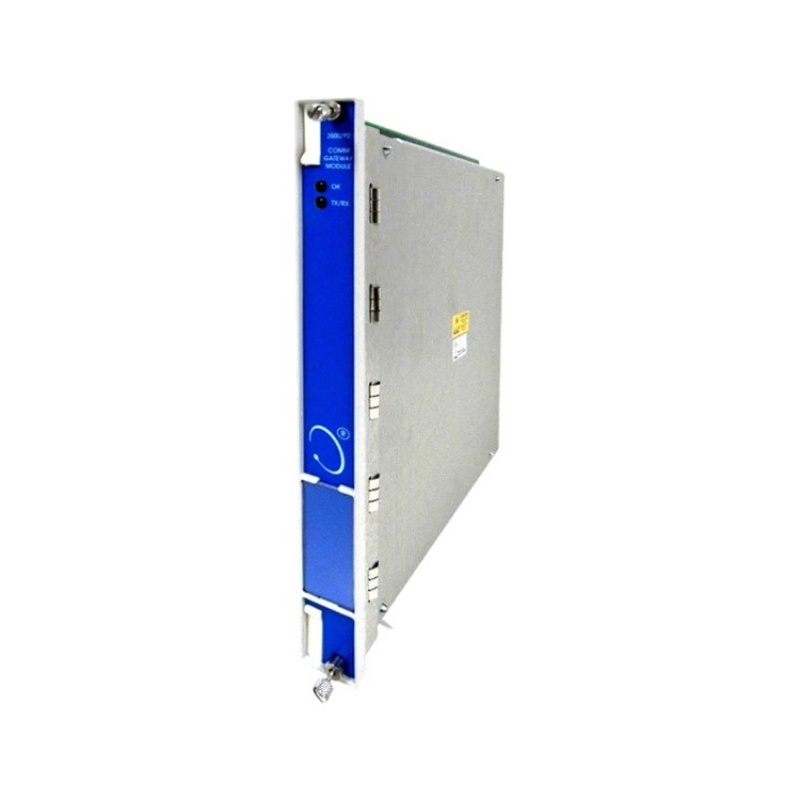

3500/92-02-01-01 Puerta de enlace de comunicación
Nombre de la marca: Bently Nevada
Nombre del producto: 3500/92-02-01-01
Garantía: 1 año
Parámetros y características clave
Características y ventajas principales
Canales de comunicación dualesEl módulo proporciona conectividad Ethernet y serial simultánea para rutas de datos redundantes, admitiendo hasta 8 conexiones de cliente Ethernet simultáneas y 2 conexiones seriales. Esto permite que múltiples sistemas de control y estaciones de trabajo HMI accedan a los datos simultáneamente. .
Flexibilidad de protocoloLa pasarela admite múltiples protocolos industriales, incluidos Modbus TCP/IP, Modbus RTU y DNP3, lo que elimina la necesidad de pasarelas personalizadas y permite una integración perfecta con plataformas de automatización líderes como Honeywell Experion, Emerson DeltaV, Siemens PCS 7 y Rockwell PlantPAx. .
Acceso a datos en tiempo realEl módulo transmite continuamente mediciones de vibración, temperatura, velocidad y posición de todos los módulos de monitorización 3500, con frecuencias de actualización de datos configurables de 1 a 60 segundos. Puede transmitir hasta 16 000 variables por segundo a través de Ethernet, suficiente para monitorizar más de 20 racks 3500 de canal completo en tiempo real. .
Notificación de alarmas y eventosLas alertas críticas se transmiten instantáneamente a los operadores de la sala de control, lo que permite implementar estrategias de mantenimiento predictivo que pueden reducir las interrupciones no planificadas. .
Diseño de intercambio en calienteEl módulo se puede reemplazar en campo sin apagar el sistema, lo que minimiza el tiempo de inactividad durante el mantenimiento. .
Comunicación segura: Las funciones de seguridad integradas protegen contra el acceso no autorizado. .
Aplicaciones típicas
El modelo 3500/92-02-01-01 se utiliza ampliamente en la industria pesada para la integración de datos de monitorización de maquinaria. :
Generación de energía: Monitorización de grupos electrógenos en centrales de ciclo combinado, lo que permite un mantenimiento predictivo que reduce las paradas no planificadas.
Procesamiento de petróleo y gasIntegración de datos de monitorización de compresores y bombas en sistemas SCADA centralizados para plataformas marinas y operaciones de refinería.
Fabricación petroquímicaConexión de equipos rotativos críticos a redes DCS para la optimización de procesos en tiempo real.
Producción de acero y metales: Conexión de los sistemas de accionamiento de los laminadores y de sopladores a las redes de automatización de la planta
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la función principal del 3500/92-02-01-01?
A: Se trata de un módulo de puerta de enlace de comunicación para el sistema de protección de maquinaria 3500. Su función es servir de puente de datos entre el rack 3500 y los sistemas de control externos (DCS, PLC, SCADA), recopilando datos de monitorización de maquinaria en tiempo real y transmitiéndolos a través de protocolos Ethernet y serie. .
P2: ¿Qué protocolos de comunicación admite el módulo?
A: El módulo admite Modbus TCP/IP, Modbus RTU, y Protocolo propietario de Bently Nevada (para la integración del Sistema 1) Algunas fuentes también mencionan la compatibilidad con DNP3. .
P3: ¿Cuántas conexiones de cliente puede admitir el módulo simultáneamente?
A: El módulo admite hasta 8 conexiones de cliente Ethernet simultáneas y 2 conexiones en serie, lo que permite que múltiples sistemas de control y estaciones de trabajo HMI accedan a los datos simultáneamente. .
P4: ¿El modelo 3500/92-02-01-01 es intercambiable en caliente?
A: Sí. El módulo se puede reemplazar sin apagar el sistema 3500, lo que minimiza las pérdidas de producción y el tiempo de inactividad durante el mantenimiento. .
P5: ¿Cuáles son las principales diferencias entre el 3500/92 y el antiguo 3500/22?
A: El 3500/92 es la moderna puerta de enlace de comunicación que reemplaza las interfaces seriales más antiguas, como el 3500/22, al proporcionar conectividad Ethernet. Permite la integración con sistemas DCS de planta, sistemas de registro de datos históricos y plataformas de gestión de activos sin comprometer la integridad de la lógica de protección crítica para la seguridad. .
P6: ¿Por qué no parpadean los LED TX/RX en mi 3500/92?
A: Los LED TX/RX completamente oscuros normalmente indican un falla de la capa física en lugar de una discrepancia en el direccionamiento de la capa de aplicación. Según la experiencia de campo, más del 80 % de los problemas silenciosos de la puerta de enlace se deben a simples fallas de cableado o velocidades de transmisión incorrectas. Compruebe la continuidad del cable, verifique las resistencias de terminación RS-485 (120 ohmios en ambos extremos) y confirme que el sistema host esté transmitiendo activamente solicitudes. .
P7: ¿Cuáles son los problemas de configuración más comunes de Modbus TCP?
A: En aplicaciones Modbus TCP, compruebe cuidadosamente el modo Modbus, la dirección de inicio y la longitud de los datos. Los códigos de error como Siemens MB_Client status 809B suelen indicar discrepancias en la longitud o el direccionamiento, en lugar de fallos de red genéricos. Verifique que la dirección IP, el puerto (502 por defecto) y los parámetros del protocolo coincidan exactamente entre el 3500/92 y el PLC/DCS. .
P8: ¿Cuál es la capacidad máxima de transmisión de datos?
A: La puerta de enlace puede transmitir hasta 16.000 variables por segundo a través de EthernetSuficiente para monitorizar en tiempo real más de 20 racks 3500 de canal completo. .
P9: ¿Qué ranura de rack requiere el modelo 3500/92?
A: El módulo debe ocupar ranura 1 (principal) o ranura 2 (redundante) En el chasis 3500. No se puede instalar en las ranuras de E/S (3–14). .
P10: ¿Se pueden instalar varios módulos 3500/92 en un mismo rack?
A: Sí. Se pueden instalar varias pasarelas en un mismo rack cuando se requiere redundancia o cuando se admiten diferentes protocolos simultáneamente. Sin embargo, en algunas configuraciones, solo se permite un módulo de comunicaciones activo por rack. .
Modelos recomendados y productos relacionados
El modelo 3500/92-02-01-01 forma parte de la serie Bentley Nevada 3500. A continuación se muestran los principales modelos relacionados y los componentes compatibles:
Cómo elegir el modelo adecuado
Para necesidades estándar de comunicación Ethernet y serial: El 3500/92-02-01-01 con el 133323-01 La tarjeta serie proporciona conectividad Modbus TCP/IP y Modbus RTU.
Para requisitos seriales RS-232 o RS-422: Seleccione el 125736-01 Módulo de E/S trasero en lugar de la versión RS-485 .
Para Ethernet y serie combinados: El 136188-01 (Ethernet/RS-232) o 136188-02 Los módulos traseros (Ethernet/RS-485) ofrecen ambos tipos de interfaz. .
Para configuraciones redundantes: Instale módulos duales 3500/92 en las ranuras 1 y 2 para funcionamiento en modo de espera en caliente. .
