Especificación del producto

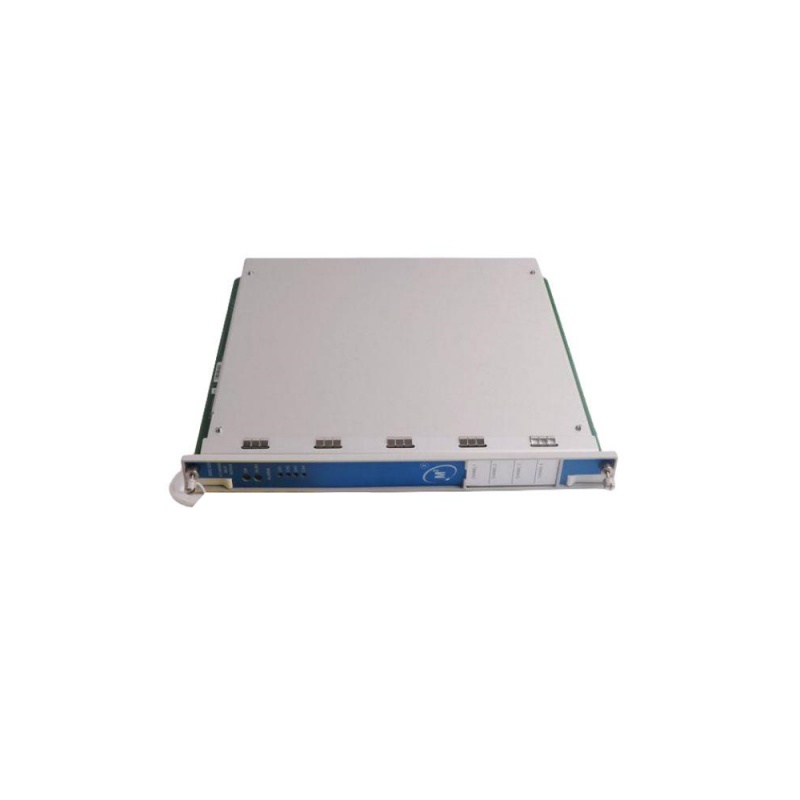

Monitor Proximitor 3500/40M 140734-01
Nombre de la marca: Bently Nevada
Nombre del producto: 3500/40M 140734-01
Garantía: 1 año
Parámetros principales
Características y ventajas principales
Cuatro canales independientes con configuración de paresEl módulo proporciona cuatro canales de entrada para sondas de proximidad, configurados en pares (los canales 1 y 2 forman un grupo, y los canales 3 y 4 forman otro). Cada par se puede programar de forma independiente para diferentes funciones de medición, lo que permite que un solo módulo supervise simultáneamente, por ejemplo, la vibración radial en un par y la posición de empuje en el otro. .
Conjunto completo de herramientas de mediciónLas funciones de medición compatibles incluyen la vibración radial del eje (eje X/Y), la posición de empuje axial, la expansión diferencial (crecimiento del rotor a la carcasa), la excentricidad del eje y REBAM® (Monitoreo de la actividad de los rodamientos de elementos rodantes) para la evaluación del estado de los rodamientos de elementos rodantes. .
Protección de alarma programableCada canal se puede configurar de forma independiente mediante el software de configuración de rack 3500. Las señales acondicionadas se comparan con los puntos de ajuste de alerta y peligro programables por el usuario, con retardos de tiempo configurables (de 1 a 60 segundos), para evitar disparos intempestivos y garantizar una protección fiable de la maquinaria. .
Salidas de transductor con búferLos conectores BNC del panel frontal proporcionan salidas de señal de transductor con búfer y protección contra cortocircuitos para cada canal. Esto permite la conexión de instrumentos de diagnóstico portátiles u osciloscopios para el análisis de señales externas sin interrumpir la función de monitorización. .
Capacidad de intercambio en caliente con disponibilidad del sistemaEl módulo admite la conexión en caliente; durante el reemplazo, las funciones de medición y protección correspondientes se desactivan temporalmente, pero los demás módulos del rack continúan funcionando con normalidad. Para aplicaciones críticas, se recomienda desactivar los enclavamientos asociados antes del reemplazo para evitar disparos involuntarios. .
Aplicaciones típicas
El modelo 3500/40M se utiliza ampliamente para la protección continua de maquinaria en industrias pesadas. :
Generación de energíaTurbinas de vapor, turbinas de gas y generadores
Petróleo y gasCompresores centrífugos, bombas y ventiladores en refinerías y plataformas marinas.
PetroquímicoEquipos rotativos críticos en plantas químicas y petroquímicas.
Industria pesada: Grandes motores, cajas de engranajes y sopladores en acerías, fábricas de pulpa y papel y operaciones mineras.
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la diferencia entre 140734-01 y 140734-00?
A: Ambos son monitores de cuatro canales 3500/40M con funciones principales idénticas. La diferencia en el sufijo generalmente indica un lote de hardware o una revisión menor. En la mayoría de los casos son intercambiables, pero debe verificar el número de versión del hardware en la etiqueta del módulo y confirmar la compatibilidad del software de configuración. .
P2: ¿Puede el modelo 3500/40M 140734-01 reemplazar directamente al modelo 3500/40 anterior que no pertenece a la serie M (125680-01)?
A: No. El módulo de la serie M no puede reemplazar directamente al modelo 3500/40 anterior que no pertenece a la serie M. La actualización del firmware del rack es obligatoria.. El 140734-01 también debe emparejarse con la placa de E/S trasera correcta (140748-01), no con las placas de terminales traseras antiguas. .
P3: ¿La sustitución de este módulo requiere reconfiguración?
A: Los parámetros de configuración para el 3500/40M se almacenan en el módulo de comunicación del rack o en el ordenador host, no en el propio monitor. Un reemplazo directo del mismo modelo será reconocido automáticamente por el rack y cargará la configuración existente. Sin embargo, después del reemplazo, debe realizar una verificación de calibración de canales para garantizar la precisión de la medición. .
P4: ¿Se puede intercambiar este módulo en caliente?
A: La serie 3500 admite intercambio en caliente, pero es Se recomienda encarecidamente omitir los enclavamientos asociados y apagar el sistema si las condiciones lo permiten.Dado que el módulo participa directamente en la lógica de protección de la maquinaria, el intercambio en caliente puede producir momentáneamente interferencias transitorias que podrían provocar una falsa desconexión. Si es necesario reemplazarlo en línea, desactive todas las salidas de enclavamiento de este módulo en el DCS/SIS antes de proceder. .
P5: ¿Cuál es la diferencia entre 140734-01 y 176449-01?
A: El número de pedido completo para el módulo de monitor 3500/40M (tarjeta frontal) es el 140734-01. El número de pieza relacionado, a menudo asociado con el módulo de E/S trasero o una variante de configuración específica, es el 176449-01. Ambos cumplen funciones diferentes en el conjunto completo del monitor. .
P6: ¿Qué debo comprobar si la tensión de la brecha de CC se sitúa cerca de -2 V?
A: Una lectura cercana a -2 V CC normalmente indica una sonda o cable en cortocircuitoCompruebe la resistencia de la bobina de la sonda e inspeccione el cable y los conectores en busca de daños o entrada de humedad. Una lectura cercana a -24 V suele indicar un circuito abierto. Estos son problemas que se presentan en el campo; el módulo de monitorización en sí rara vez es la causa principal. .
Modelos recomendados y productos relacionados
El modelo 140734-01 forma parte de la familia de monitores Proximitor 3500/40M. A continuación se muestran los modelos relacionados y los componentes necesarios:
Cómo elegir el modelo adecuado
Para aplicaciones estándar de monitoreo de proximidad: El 140734-01 (3500/40M) es la opción correcta para la monitorización de la vibración radial y la posición de empuje mediante sondas de corrientes de Foucault. .
Para la monitorización combinada de proximidad y sísmica: Considere el 3500/42M si también se requieren entradas de velocidad o aceleración .
Para el montaje completo del sistemaAsegúrese de pedir el artículo que coincida. Placa de E/S trasera 140748-01 junto con el monitor .
