Especificación del producto
Cable de interconexión 16710-30
Nombre de la marca: Bently Nevada
Nombre del producto: 16710-30
Garantía: 1 año
Parámetros principales
Características y ventajas principales
Construcción blindada para protección mecánica: El cable presenta armadura entrelazada de acero inoxidable o acero galvanizado que protege el cableado interno de la abrasión, las fuerzas de aplastamiento y los daños causados por roedores en bandejas portacables y conductos. Esto es esencial en entornos industriales hostiles donde los sensores están expuestos a objetos afilados y maquinaria en movimiento. .
Protección EMI/RFI superior: El Diseño blindado de 3 conductores con cobertura de cobre estañado trenzado del 95 % Elimina las interferencias electromagnéticas en entornos eléctricamente ruidosos, como centros de control de motores e instalaciones de variadores de frecuencia. Esto garantiza que las señales de 4-20 mA o de voltaje de los acelerómetros permanezcan intactas. .

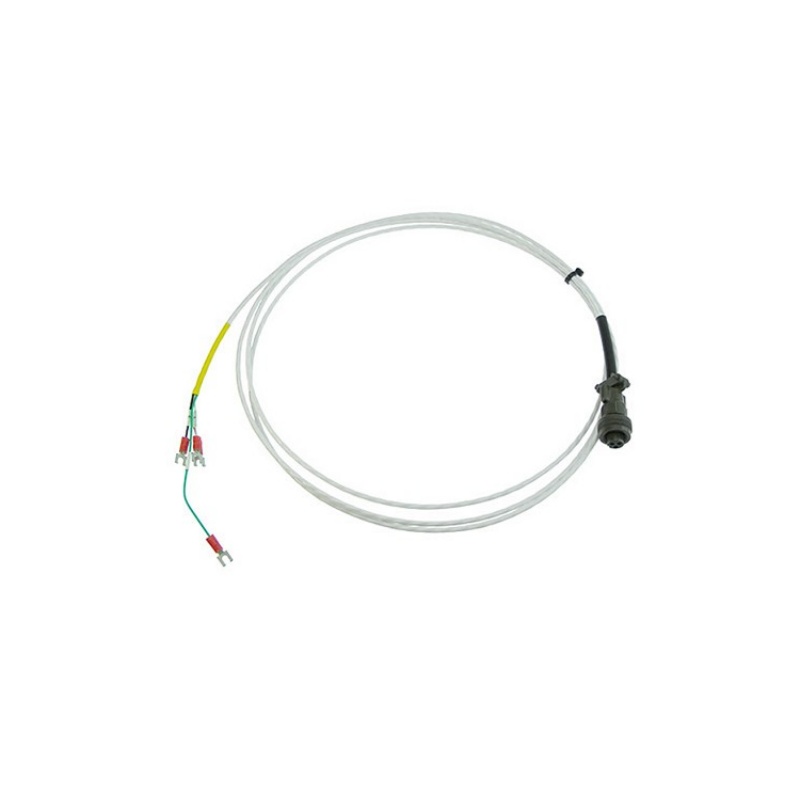

Terminaciones seguras en fábrica: Un extremo presenta un Enchufe de 3 tomas para una conexión segura al acelerómetro, mientras que el otro extremo tiene terminales Para conexión directa a bloques de terminales de monitor. Los conectores preterminados mantienen una adaptación de impedancia precisa y eliminan errores de cableado en campo. .
Resistencia al aceite y a los productos químicosLa cubierta de PVC ignífuga con aislamiento de polietileno reticulado (XLPE) proporciona resistencia al aceite, a los productos químicos y a la humedad, lo que hace que el cable sea adecuado para plantas petroquímicas, plataformas marinas y otros entornos corrosivos. .
Aplicaciones típicas
El modelo 16710-30 se utiliza ampliamente para enrutar señales sísmicas y de vibración desde maquinaria rotativa crítica hasta bastidores de monitoreo en industrias pesadas. :
Generación de energíaTurbinas de vapor, turbinas de gas y generadores
Petróleo y gasCompresores centrífugos, bombas y ventiladores en refinerías y plataformas marinas.
Industria pesadaEquipos de minería, acerías y grandes sopladores industriales.
Monitoreo sísmicoConexión de los transmisores sísmicos 177230 a los sistemas de protección.
Preguntas frecuentes (FAQ)
P1: ¿Con qué sensores es compatible el 16710-30?
A: Está diseñado para Acelerómetros Bently Nevada 330400 y 330425, así como 177230 Transmisores sísmicos .
P2: ¿Se puede utilizar este cable con los sensores Proximitor?
A: No. El modelo 16710-30 está optimizado para acelerómetros y transmisores sísmicos. Los sensores Proximitor requieren cables de extensión coaxiales o de 3 hilos diferentes (como la serie 330130) debido a los diferentes requisitos de configuración de pines. .
P3: ¿Cuál es la longitud máxima de cable disponible en la serie 16710?
A: La serie 16710 está disponible en longitudes desde De 3 pies (0,9 metros) a 99 pies (30 metros) .
P4: ¿Cuál es el rango de temperatura de funcionamiento?
A: El cable funciona desde -40°C a +85°C (-40°F a +185°F), lo que lo hace adecuado para instalaciones tanto en interiores como en exteriores. .
P5: ¿Por qué es necesario el cable blindado para los acelerómetros?
A: Los sensores industriales suelen estar expuestos a objetos afilados, piezas móviles y mucho tránsito peatonal. El escudo blindado evita daños en el cable. que podría provocar una parada de la máquina o la pérdida de datos de vibración críticos. .
P6: ¿Está la armadura conectada a tierra en ambos extremos?
A: No. Para una instalación correcta, es necesario conectar a tierra la armadura en un solo extremo para evitar bucles de tierra. Consulte el manual de instalación de su sistema para conocer los requisitos específicos de conexión a tierra. .
P7: ¿Cuál es el radio de curvatura mínimo para la instalación?
A: El radio de curvatura mínimo es 2,5 pulgadas (63,5 mm) para instalación estática .
P8: ¿Se puede utilizar este cable con sistemas de monitoreo que no sean de Bently Nevada?
A: Si bien es físicamente compatible con conectores estándar, el rendimiento óptimo requiere sistemas adaptados de impedanciaConsulte las especificaciones del fabricante de su monitor para verificar la compatibilidad. .
Modelos recomendados y productos relacionados
El modelo 16710-30 forma parte de la familia de cables de interconexión Bently Nevada 16710. A continuación se muestran modelos relacionados para diferentes longitudes:
Cómo elegir el modelo adecuado
Para recorridos estándar de 30 pies: El 16710-30 Es la opción correcta para la mayoría de las aplicaciones de monitorización de turbinas, compresores y bombas.
Para distancias más cortas: Seleccionar 16710-10, 16710-15, o 16710-20 basado en su distribución física .
Para un alcance máximo: El 16710-99 Proporciona 99 pies de cable blindado para la transmisión de señales a larga distancia. .
