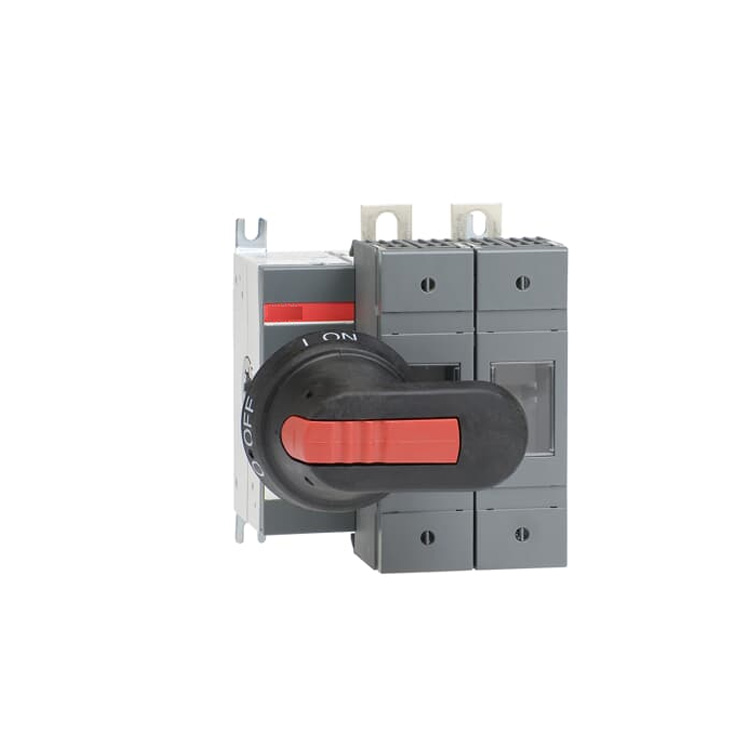

Fusible de interruptor ABB OS160GD02P (1SCA116717R1001)

Ventajas principales

• Protección de seguridad integralLa serie OS incorpora un mecanismo patentado de conexión/desconexión rápida, independiente del operador, que garantiza una conmutación fiable independientemente de la velocidad de funcionamiento. Los portafusibles cuentan con protección IP20 completa y las tapas de los fusibles no se pueden abrir mientras el interruptor está en la posición de encendido, lo que evita el contacto accidental con partes activas..

• Alta capacidad de resistencia a cortocircuitosEl OS160GD02P tiene una capacidad nominal de corriente de cortocircuito condicional (Iq) de 80 kA y una capacidad nominal de corriente de resistencia a corto plazo (Icw) de 5 kA, lo que proporciona una protección robusta contra corrientes de falla en entornos industriales exigentes..

• Opciones de montaje versátilesEl interruptor-fusible admite montaje sobre base y sobre riel DIN, con patas de montaje ajustables que permiten configuraciones de montaje superior o lateral. Su diseño modular compacto permite una instalación flexible en diversas configuraciones de panel..

• Amplio rango de voltajeCon una tensión nominal máxima de funcionamiento de 1000 V CA, el OS160GD02P es adecuado para una amplia gama de aplicaciones de distribución de energía industrial, desde sistemas estándar de 400 V hasta instalaciones de mayor tensión..

• Cumplimiento de la doble certificaciónLa serie OS cuenta con certificaciones IEC y UL, lo que garantiza el cumplimiento de las normas internacionales, incluidas IEC 60947-3 e IEC 60269-2-1. Esta doble certificación simplifica la adquisición para proyectos globales y garantiza un rendimiento uniforme en diferentes mercados..

• Amplia gama de accesoriosABB ofrece una amplia selección de accesorios para la serie OS, que incluyen ejes de extensión, manijas, contactos auxiliares y cubiertas de terminales, lo que permite configuraciones personalizadas para requisitos de aplicación específicos..

Parámetros técnicos

Escenarios de aplicación

El ABB OS160GD02P es esencial en diversos sistemas de distribución de energía industrial que requieren un aislamiento y una protección fiables:

• Protección del motorLa serie OS es ideal para aplicaciones de protección de motores, ya que proporciona protección contra cortocircuitos mediante fusibles y aislamiento seguro para el mantenimiento. El interruptor-fusible se puede utilizar como interruptor principal o interruptor de seguridad para circuitos de motores en instalaciones de fabricación y procesamiento..

• Aislamiento de transformadores: Se utiliza para aislar transformadores en sistemas de distribución de energía industrial, garantizando operaciones de mantenimiento seguras y una protección fiable contra corrientes de falla..

• Paneles de control industrial: Funciona como interruptor principal de entrada o interruptor de distribución en armarios eléctricos, proporcionando un aislamiento de circuito fiable y protección contra sobrecorriente para los equipos conectados aguas abajo.

• Sistemas de accionamientoEl OS160GD02P se utiliza en sistemas de accionamiento ABB desde julio de 2013 como fusible de interruptor alternativo al 64285165. Se recomienda verificar la compatibilidad antes de reemplazarlo..

• Control de bomba y ventiladorProporciona aislamiento y protección para los circuitos de motores de bombas y ventiladores en sistemas HVAC, plantas de tratamiento de agua y aplicaciones de ventilación industrial.

• Aplicaciones en la industria de procesos: Adecuado para instalaciones químicas, petroquímicas y de procesamiento de alimentos donde el aislamiento fiable del circuito y la protección contra cortocircuitos son esenciales para un funcionamiento seguro.

Qué incluye

• 1 × Interruptor seccionador con fusible ABB OS160GD02P (1SCA116717R1001)

• Mango y eje (incluidos de serie)

• Embalaje original de fábrica (nuevo y original)

Antes de comprar

• Estado del stock: En stock – Listo para envío inmediato.

• CondiciónNuevo y original. Cada unidad se prueba y verifica al 100% antes del envío.

• Los enlaces fusibles no están incluidos.El OS160GD02P requiere fusibles NH000 o NH00, que se venden por separado. Seleccione el fusible adecuado para su aplicación.

• Nota de compatibilidadAl reemplazar unidades existentes, verifique que la configuración de montaje y la posición del asa coincidan con su instalación actual. El modelo OS160GD02P tiene el asa ubicada en el lado izquierdo de los postes..

• InstalaciónLa instalación debe ser realizada por técnicos cualificados. Asegúrese de desconectar todas las fuentes de alimentación antes de la instalación. Siga los códigos y normativas eléctricas locales.

• GarantíaIncluye una garantía estándar de 12 meses que cubre defectos de materiales y mano de obra.

Preguntas frecuentes

P: ¿Qué representa el número de modelo OS160GD02P?
A: El número de modelo se desglosa de la siguiente manera: OS = Serie de interruptores-seccionadores con fusibles; 160 = Corriente nominal 160 A; G = Mecanismo de accionamiento frontal; D = Compatibilidad con fusibles estándar DIN; 02 = Configuración de 2 polos; P = Manija ubicada a la izquierda de los polos.

P: ¿Qué tipos de fusibles son compatibles con este interruptor?
A: El OS160GD02P está diseñado para fusibles NH000 y NH00 según las normas DIN 43620 e IEC 60269-2-1..

P: ¿Se puede utilizar este interruptor como interruptor principal de desconexión?
R: Sí, el OS160GD02P está clasificado como interruptor principal y como interruptor de seguridad, lo que lo hace adecuado para su uso como interruptor de desconexión principal para equipos o circuitos de distribución..

P: ¿Cuál es la corriente máxima de cortocircuito que puede soportar este interruptor?
A: El interruptor está clasificado para una corriente de cortocircuito nominal condicional (Iq) de 80 kA y una corriente de resistencia de corta duración nominal (Icw) de 5 kA en condiciones nominales..

P: ¿Este interruptor incluye la manija y el eje?
R: Sí, el OS160GD02P incluye de serie una manivela y un eje largos. La manivela está situada en el lado izquierdo de los postes para su uso frontal..

P: ¿Cuáles son las opciones de montaje para este interruptor?
A: El interruptor admite montaje sobre base y sobre riel DIN. Es apto para montaje en barra colectora, pero no para montaje en suelo o frontal..

P: ¿Con qué rapidez pueden enviar este módulo?
R: Como se trata de un artículo en stock, normalmente lo enviamos en un plazo de 24 horas tras la confirmación del pedido a través de servicios de mensajería urgente internacionales como DHL o FedEx.

Modelos recomendados

El ABB OS160GD02P funciona a la perfección con los siguientes componentes y accesorios de ABB:

• OS160GD03P (1SCA115399R1001): Versión de 3 polos del mismo fusible interruptor para aplicaciones trifásicas que requieren aislamiento del neutro..

• OHB65J6: Maneta de encendido/apagado de plástico negro para interruptores de la serie OS100-160, que proporciona protección IP65 cuando se monta en una carcasa..

• OXP6X161Eje de accionamiento ajustable para interruptores de las series OS32 a OS160..

• OA1G10: Bloque de contactos auxiliar con montaje a presión para indicación de estado y circuitos de enclavamiento..

• OTP16: Cubierta de terminales para conmutadores de la serie OS160, que proporciona protección IP20 adicional para los terminales de cable..

• OZXP6: Eje de extensión para operación remota cuando el interruptor está montado en el interior de un gabinete..
