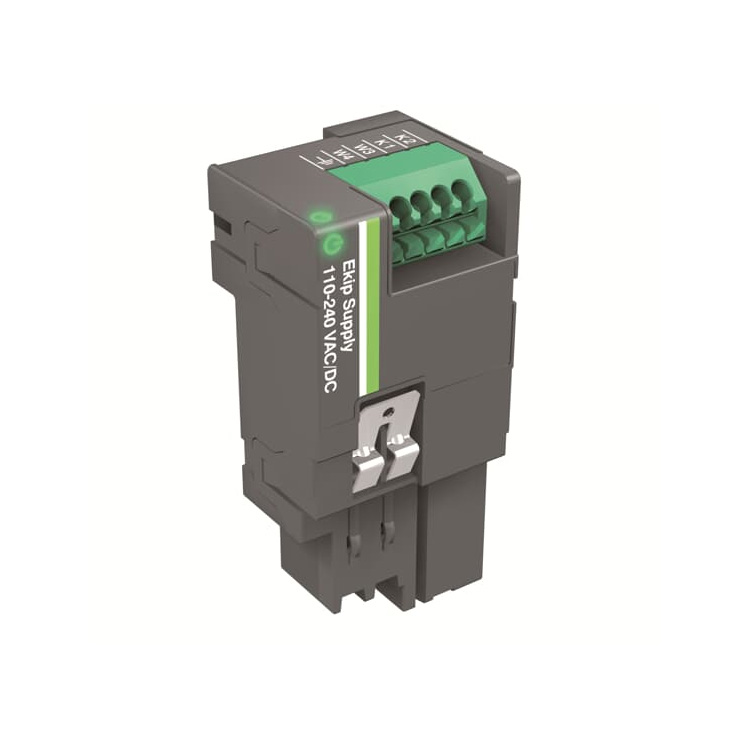

Módulo de alimentación ABB Ekip 110-240 VCA/CC (1SDA074172R1)

Ventajas principales

• Amplio rango de voltaje de entradaEl módulo acepta una entrada de CA/CC de 110-240 V, lo que proporciona una flexibilidad excepcional para diversas condiciones de suministro eléctrico. Esta amplia capacidad elimina la necesidad de variantes específicas de voltaje y simplifica la adquisición para proyectos globales..

• Fundamental para los módulos de comunicaciónLa alimentación Ekip es obligatoria cuando se instalan módulos de comunicación, ya sean internos o externos. Sin esta alimentación auxiliar, la unidad de disparo Ekip no puede mantener la comunicación con los sistemas de supervisión cuando el circuito principal no está energizado..

• Integración perfectaDiseñado específicamente para las plataformas de interruptores automáticos de ABB, el módulo se monta directamente en la caja de bornes y permite la instalación de otros módulos avanzados. Puede instalarse en campo en cualquier momento, lo que lo hace ideal para actualizaciones y modernizaciones de sistemas..

• Compatibilidad integralEl sistema Ekip Supply es compatible con los interruptores automáticos Emax 2 (E1.2, E2.2, E4.2, E6.2) y los interruptores de la serie Tmax XT (XT2, XT4, XT5, XT7, XT7M). Esta amplia compatibilidad garantiza que un solo tipo de módulo pueda alimentar múltiples bastidores de interruptores en una instalación..

• Compacto y ligeroCon un peso neto de tan solo 0,05 kg y dimensiones compactas, el módulo minimiza los requisitos de espacio a la vez que proporciona energía fiable a dispositivos críticos de protección y control..

• Cumplimiento de las normasEl módulo cumple con las normas IEC y cuenta con las certificaciones CE, RoHS, REACH, ATEX, VDE y WEEE, lo que garantiza el cumplimiento de las normativas internacionales de seguridad y medioambientales para equipos eléctricos..

Parámetros técnicos

Escenarios de aplicación

La fuente de alimentación ABB Ekip de 110-240 VCA/CC es esencial en diversos sistemas de distribución de energía industriales y comerciales que requieren una protección fiable mediante interruptores automáticos:

• Interruptores de entrada principalProporciona alimentación auxiliar a las unidades de disparo Ekip en los interruptores automáticos de entrada principales en los paneles de distribución de baja tensión, lo que garantiza que las funciones de protección permanezcan activas incluso cuando el circuito principal esté desenergizado..

• Protección del generadorPermite el suministro de energía independiente a los relés de protección en los interruptores del generador, lo que garantiza la monitorización y protección continuas durante las secuencias de arranque y parada del generador..

• Distribución de energía en centros de datos: Admite cuadros de distribución de energía críticos donde las unidades de disparo Ekip deben permanecer energizadas independientemente de la corriente de carga, lo que garantiza una protección continua y la comunicación con los sistemas de gestión del edificio..

• Sistemas de control de automatización industrialProporciona alimentación auxiliar fiable para las unidades Ekip UP y los módulos de comunicación en instalaciones de fabricación automatizadas, lo que permite la monitorización y el control remotos de los interruptores automáticos..

• Instalaciones de barras colectoras de CCSu amplio rango de entrada CA/CC hace que el módulo sea ideal para instalaciones alimentadas por CC, incluidos sistemas con respaldo de batería y aplicaciones de energía renovable..

• Actualizaciones y modernizaciones de sistemasEl diseño instalable en campo permite actualizar las instalaciones existentes con capacidades de comunicación sin necesidad de reemplazar todo el interruptor automático..

Qué incluye

• 1 × Módulo de alimentación ABB Ekip 110-240 VCA/CC (1SDA074172R1)

• Embalaje original de fábrica (nuevo y original)

Antes de comprar

• Estado del stock: En stock – Listo para envío inmediato.

• CondiciónNuevo y original. Cada unidad se prueba y verifica al 100% antes del envío.

• Nota de compatibilidadLa fuente de alimentación Ekip es necesaria al instalar módulos de comunicación en interruptores automáticos Emax 2 o Tmax XT. Para Ekip UP, solo es adecuada la versión de 24-48 V CC (1SDA074173R1).Por favor, verifique el modelo de su disyuntor y el tipo de unidad de disparo antes de realizar el pedido.

• InstalaciónLa instalación debe ser realizada por técnicos cualificados. El módulo se monta en la caja de bornes del disyuntor. Asegúrese de desconectar todas las fuentes de alimentación antes de la instalación.

• GarantíaIncluye una garantía estándar de 12 meses que cubre defectos de materiales y mano de obra.

Preguntas frecuentes

P: ¿Qué representa el número de modelo 1SDA074172R1?
A: El número de pieza 1SDA074172R1 es el código de pedido específico de ABB para el módulo de suministro Ekip con entrada de CA/CC de 110-240 V, compatible con los interruptores automáticos de las series Emax 2 E1.2 a E6.2 y Tmax XT..

P: ¿Cuál es la función principal del módulo Ekip Supply?
A: La fuente de alimentación Ekip proporciona energía auxiliar a las unidades de disparo Ekip y a los módulos adicionales instalados en la caja de bornes del interruptor automático. Garantiza que las funciones de protección y comunicación permanezcan operativas incluso cuando el circuito principal esté desenergizado..

P: ¿Cuándo es obligatorio el suministro de Ekip?
A: La alimentación auxiliar es siempre obligatoria cuando se instalan módulos de comunicación, ya sean internos o externos. Sin ella, la unidad de disparo Ekip no puede comunicarse con los sistemas de supervisión cuando el circuito principal no está energizado..

P: ¿Qué disyuntores son compatibles con este módulo?
A: La fuente de alimentación Ekip de 110-240 VCA/CC es compatible con los interruptores automáticos de aire Emax 2 (E1.2, E2.2, E4.2, E6.2) y los interruptores automáticos de caja moldeada Tmax XT (XT2, XT4, XT5, XT7, XT7M)..

P: ¿Cuál es la diferencia entre este módulo y la versión de 24-48 V CC?
A: La versión de 110-240 V CA/CC (1SDA074172R1) admite un rango de voltaje de entrada más amplio, adecuado para fuentes de alimentación auxiliares de CA estándar. La versión de 24-48 V CC (1SDA074173R1) está diseñada para sistemas de CC de bajo voltaje y es la única versión adecuada para Ekip UP..

P: ¿Cómo se monta el sistema de suministro Ekip?
A: El módulo se monta en la caja de bornes del interruptor automático. Puede instalarse en campo en cualquier momento y permite la instalación de otros módulos avanzados, como interfaces de comunicación..

P: ¿Este módulo admite la conexión en caliente?
A: La fuente de alimentación Ekip debe instalarse con el interruptor automático desenergizado. Siga los procedimientos de instalación de ABB y asegúrese de que todas las fuentes de alimentación estén desconectadas antes de la instalación.

P: ¿Con qué rapidez pueden enviar este módulo?
R: Como se trata de un artículo en stock, normalmente lo enviamos en un plazo de 24 horas tras la confirmación del pedido a través de servicios de mensajería urgente internacionales como DHL o FedEx.

Modelos recomendados

La fuente de alimentación ABB Ekip de 110-240 VCA/CC funciona a la perfección con los siguientes componentes de ABB:

• 1SDA074173R1: Versión de fuente de alimentación Ekip de 24-48 V CC, necesaria para aplicaciones Ekip UP y adecuada para fuentes de alimentación auxiliares de CC de bajo voltaje..

• 1SDA105166R1Módulo de comunicación Ekip Com Modbus RS-485 para interruptores automáticos Tmax XT, que requiere la fuente de alimentación Ekip para su funcionamiento..

• 1SDA074158R1Módulo de comunicación Ekip Com Modbus TCP para interruptores automáticos Emax 2, que permite la monitorización y el control basados ​​en Ethernet..

• Unidad de viaje táctil EkipUnidad de disparo de protección avanzada para interruptores automáticos Emax 2, alimentada por la fuente de alimentación Ekip para una funcionalidad completa..

• Ekip UPUnidad modular de protección y control que se puede integrar en cualquier interruptor automático, que requiere la versión de alimentación Ekip de 24-48 V CC..

• Software Ekip ConnectSoftware de configuración basado en PC de ABB para la programación de unidades de disparo Ekip y módulos de comunicación..
