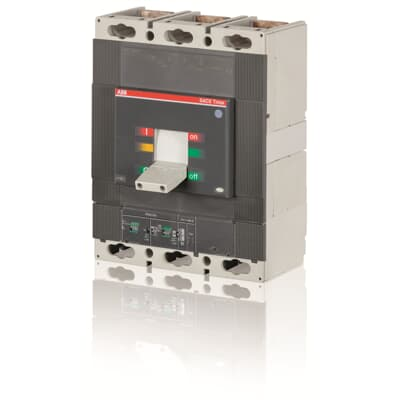

Interruptor automático ABB 1SDA060256R1 T6L 630 PR221DS-LS/I

Características principales

• Corriente nominal de 630 A – Adecuado para circuitos de distribución de alta potencia y protección de alimentadores.

• Unidad de disparo electrónico PR221DS-LS/I – Disparador de estado sólido con funciones de protección L, S e I ajustables.

• Protección contra sobrecarga ajustable (L) – I₁ = 0,40 a 1 × In (252–630 A) con 16 configuraciones de interruptor DIP

• Protección ajustable contra cortocircuitos (S/I) – Función S: 1–10 × In con retardo de tiempo; Función I: 1–10 × In instantáneo

• Alta capacidad de rotura – 100 kA a 400 V CA (Icu)

• Terminales frontales fijos – Conexiones atornilladas para un cableado seguro

• Diseño compacto – 210 × 268 × 103,5 mm para una utilización eficiente del espacio del panel

• Cumple con la normativa RoHS – Cumple con las regulaciones ambientales

Parámetros técnicos

Ventajas principales

1. Protección integral ajustable

La unidad de disparo PR221DS-LS/I proporciona tres funciones de protección independientes, todas ajustables en campo mediante interruptores DIP en la parte frontal del interruptor.:

• L (Sobrecarga) – Protección de retardo de tiempo inverso largo con 16 configuraciones de 0,40 a 1 × In

• S (Retardo de tiempo por cortocircuito) – Protección inversa de retardo de tiempo corto, 15 ajustes de 1 a 10 × In, con curva de tiempo seleccionable (0,1 s o 0,25 s).

• Yo (instantáneo) – Protección instantánea contra cortocircuitos, 15 niveles de ajuste de 1 a 10 × In, con opción de desactivación.

Esta capacidad de ajuste permite una coordinación precisa con los dispositivos de protección aguas arriba y aguas abajo, minimizando los desplazamientos innecesarios y garantizando una protección selectiva.

2. Alta capacidad de rotura para sistemas exigentes.

Con un Icu de 100 kA a 400 V CA y 200 kA a 220 V CAEl T6L 630 proporciona una sólida protección contra cortocircuitos para instalaciones con altas corrientes de falla.Esto lo hace adecuado para cuadros de distribución principales, grandes centros de control de motores y sistemas de alimentación industrial donde la corriente de cortocircuito disponible es considerable.

3. Fiabilidad de estado sólido

El PR221DS-LS/I utiliza tecnología de disparo electrónico (de estado sólido), lo que elimina el desgaste mecánico y la deriva de calibración asociados con las unidades de disparo termomagnéticas. Esto garantiza una protección consistente y repetible durante la vida útil del interruptor y permite los amplios rangos de ajuste y las curvas tiempo-corriente precisas necesarias para esquemas de coordinación complejos..

4. Flexibilidad de protección neutral

Para aplicaciones de 3 polos, la unidad de disparo PR221DS proporciona un único ajuste para fases y neutro. El umbral de protección del neutro se puede configurar en DESCUENTO, 50% o 100% del umbral de fase directamente desde el frontal de la unidad de disparo a través del interruptor DIP.

5. Plataforma Tmax T de eficacia comprobada

La serie SACE Tmax T es la plataforma insignia de interruptores automáticos de caja moldeada de ABB, ampliamente utilizada en aplicaciones industriales, comerciales y de infraestructura en todo el mundo. El bastidor T6 está diseñado para la distribución de potencia media a alta, con una amplia gama de accesorios y opciones de montaje disponibles.

Aplicaciones

El ABB 1SDA060256R1 se utiliza en una amplia gama de aplicaciones de distribución y protección de energía:

Modelos recomendados y productos relacionados

Nota: El PR221DS-LS/I La unidad de disparo ofrece protección electrónica L/S/I. TMA Las variantes utilizan protección termomagnética. Seleccione la que mejor se adapte a sus necesidades de coordinación y protección.

Qué incluye

• 1 × Interruptor automático ABB 1SDA060256R1 T6L 630 PR221DS-LS/I (3P, 630 A, terminales frontales fijos)

Nota: Los contactos auxiliares, los disparadores de derivación, los actuadores de motor y los accesorios de montaje se venden por separado.

¿Por qué comprar con nosotros?

• Nuevo y original – Producto original de ABB

• En stock – Listo para enviar el mismo día o al día siguiente hábil.

• Totalmente probado – Cada unidad ha sido verificada para comprobar su funcionamiento.

• Garantía incluida – Garantía estándar de 2 años disponible

• Apoyo técnico – Asistencia disponible para la coordinación y solicitud de interruptores

Preguntas frecuentes (FAQ)

P1: ¿Qué es el ABB 1SDA060256R1?

Se trata de un interruptor automático de caja moldeada Tmax T6L 630 con unidad de disparo electrónico PR221DS-LS/I, con una capacidad nominal de 630 A, 3 polos y terminales frontales fijos. Proporciona protección L, S e I ajustable para circuitos de distribución de energía de hasta 690 V CA..

P2: ¿Qué significa el código de modelo T6L 630 PR221DS-LS/I?

T6L = Estructura Tmax T6, capacidad de rotura L; 630 = Corriente nominal de 630 A; PR221DS-LS/I = Unidad de disparo electrónico con protección L (sobrecarga), S (retardo de tiempo de cortocircuito) e I (instantánea); 3p = 3 polos; FF = Terminales frontales fijos.

P3: ¿Cuáles son las funciones de protección del PR221DS-LS/I?

La unidad de viaje proporciona L (sobrecarga) protección con retardo de tiempo inverso prolongado, S (cortocircuito) protección con retardo de tiempo corto inverso y Yo (cortocircuito instantáneo) protección. Las funciones S e I se seleccionan mediante un interruptor DIP; puede habilitar S o I para la protección contra cortocircuitos..

P4: ¿Cómo se ajusta la protección contra sobrecargas?

La función L se ajusta mediante interruptores DIP en la parte frontal de la unidad de disparo. El rango de umbral es de 0,40 a 1 × pulgadas (252–630 A) en 16 pasos de 0,04 × In. La curva de disparo es de tiempo inverso según IEC 60947-2..

P5: ¿Cuál es la capacidad de interrupción de cortocircuito?

La UCI es 100 kA a 380/400/415 V CA, 200 kA a 220 V CA, y 30 kA a 690 V CALa capacidad de interrupción de servicio (Ics) es de 75 kA a 400 V CA..

P6: ¿Qué tensión nominal tiene este disyuntor?

Esta variante está clasificada para 690 V CA tensión operativa, con tensión de aislamiento de 1000 V y resistencia a impulsos de 8 kV.Para aplicaciones de 1000 V CA, se requiere la variante 1SDA060319R1..

P7: ¿Cuáles son las dimensiones y el peso?

El interruptor mide 210 × 268 × 103,5 mm y pesa aproximadamente 9,5 kg.

P8: ¿Cuál es la durabilidad eléctrica y mecánica?

La durabilidad eléctrica es 7000 ciclos a 60 ciclos/hora. La durabilidad mecánica es 20.000 ciclos a 120 ciclos/hora.

P9: ¿Se puede ajustar la protección del punto muerto?

Sí. Para la unidad de disparo PR221DS, el umbral de protección del neutro se puede configurar en DESCUENTO, 50% o 100% del umbral de fase a través del interruptor DIP en la parte frontal de la unidad de disparo.

P10: ¿Es este un producto original de ABB?

Sí. Esto es un nuevo y original Producto ABB con número de catálogo 1SDA060256R1 y EAN 8015644627188.

P11: ¿Cuál es el país de origen?

Italia (IT).

P12: ¿Qué accesorios están disponibles para este interruptor?

Los accesorios comunes incluyen contactos auxiliares (AUX), disparador de apertura por derivación (YO), disparador de cierre por derivación (YC), disparador de subtensión (YU) y operadores de motor para operación remota. Estos se venden por separado.
