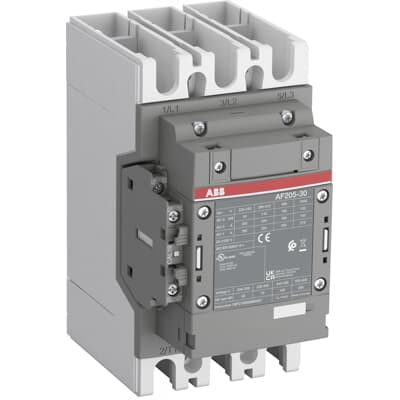

Contactor ABB 1SFL527002R1311 AF205-30-11-13

Características principales

• Voltaje de bobina universal – 100–250 V CA/CC, una bobina cubre múltiples voltajes de control sin cambios

• Protección contra sobretensiones integrada – No se requieren protectores contra sobretensiones adicionales

• Configuración de 3 polos – 3 contactos principales NA, diseñados para el control de motores trifásicos.

• Contactos auxiliares premontados – 1 contacto normalmente abierto (NO) + 1 contacto normalmente cerrado (NC) incluidos de serie.

• Diseño de bloque compacto – Optimización del espacio para montaje en panel

• Barras del circuito principal – Conexiones de alta corriente fiables

• Bobina controlada electrónicamente – Reduce la corriente de arranque, minimiza el ruido y prolonga la vida útil de la bobina.

• Cumplimiento de contacto espejo – El contacto auxiliar NC incorporado es un contacto espejo según IEC 60947-4-1 Anexo F

Parámetros técnicos

Ventajas principales

1. Tecnología de bobina universal

El AF205-30-11-13 cuenta con la innovadora interfaz electrónica multicoil de ABB. Una sola bobina cubre toda la superficie. 100–250 V CA/CC Permite controlar el rango de voltaje, eliminando la necesidad de almacenar múltiples variantes de bobinas para diferentes voltajes de alimentación. Esto simplifica la gestión del inventario y garantiza la compatibilidad en instalaciones globales. .

2. Protección contra sobretensiones integrada

A diferencia de los contactores convencionales que requieren dispositivos externos de supresión de sobretensiones, el AF205 incluye protección contra sobretensiones integradaEsto reduce la complejidad del cableado, ahorra espacio en el panel y elimina un posible punto de fallo adicional en el circuito de control. .

3. Alta capacidad de conmutación

Con un Potencia nominal AC-3 de 110 kW a 400 V. y 205 Corriente operativaEl AF205-30-11-13 maneja aplicaciones exigentes de control de motores. La corriente térmica convencional de 350 A proporciona un amplio margen para un funcionamiento continuo. .

4. Diseño robusto y fiable

Los contactores de la serie AF están diseñados para entornos industriales con un rango de temperatura de funcionamiento de -40°C a +70°CLos contactos auxiliares con enlace mecánico cumplen con el Anexo L de la norma IEC 60947-5-1, y los contactos de espejo normalmente cerrados (NC) cumplen con el Anexo F de la norma IEC 60947-4-1 para aplicaciones de seguridad. .

5. Bobina controlada electrónicamente

La tecnología AF de ABB utiliza bobinas controladas electrónicamente que reducen drásticamente la corriente de arranque, minimizan el ruido y prolongan la vida útil de la bobina en comparación con los contactores de CA convencionales. El resultado es un panel más silencioso, que funciona a menor temperatura y requiere menos mantenimiento. .

6. Montaje y extensión flexibles

El diseño compacto del bloque permite el montaje tanto en carril DIN como en panel. El contactor se puede ampliar fácilmente con bloques de contactos auxiliares adicionales y una amplia gama de accesorios. .

Aplicaciones

El ABB AF205-30-11-13 se utiliza en una amplia gama de aplicaciones de control industrial:

Modelos recomendados y productos relacionados

Qué incluye

• 1 × Contactor ABB 1SFL527002R1311 AF205-30-11-13 (con 1 contacto auxiliar NA + 1 NC premontado)

Nota: Los bloques de contactos auxiliares adicionales, los relés de sobrecarga y los accesorios de montaje se venden por separado.

¿Por qué comprar con nosotros?

• Nuevo y original – Producto original de ABB

• En stock – Listo para enviar el mismo día o al día siguiente hábil.

• Totalmente probado – Cada unidad ha sido verificada para comprobar su funcionamiento.

• Garantía incluida – Compre con confianza

• Apoyo técnico – Asistencia disponible para la solicitud

Preguntas frecuentes (FAQ)

P1: ¿Qué es el ABB 1SFL527002R1311?

Se trata de un contactor trifásico de la serie AF205 para el control de circuitos de potencia de hasta 1000 V IEC. Incorpora una bobina universal de 100–250 V CA/CC y se utiliza principalmente para el control de motores trifásicos de hasta 110 kW. .

P2: ¿Qué significa el número de modelo AF205-30-11-13?

AF205 = Serie AF, talla 205; 30 = 3 contactos NO principales, 0 NC; 11 = 1 contacto auxiliar NO, 1 contacto auxiliar NC; 13 = código de bobina para 100–250 V CA/CC .

P3: ¿Cuál es el rango de voltaje de la bobina?

La bobina acepta 100–250 V CA/CC, 50/60 HzUna bobina cubre todo este rango sin cambios. .

P4: ¿Cuántos contactos principales tiene este contactor?

Tiene 3 contactos principales NO (normalmente abiertos) para conmutación de potencia trifásica .

P5: ¿Viene con contactos auxiliares?

Sí. Esta variante incluye 1 contacto auxiliar normalmente abierto (NO) + 1 contacto auxiliar normalmente cerrado (NC) premontados. (11 en el código del modelo) .

P6: ¿Cuál es la potencia nominal de este contactor?

Está clasificado para 110 kW a 400 V CA-3 (carga del motor) y 350 A AC-1 (carga resistiva) .

P7: ¿El contactor tiene protección contra sobretensiones incorporada?

Sí. Los contactores de la serie AF incluyen: protección contra sobretensiones integrada y no requieren supresores de sobretensión adicionales .

P8: ¿Cuáles son las dimensiones y el peso?

Aproximadamente 105 × 196 × 152 mm y 2,4 kg .

P9: ¿Cuál es el rango de temperatura de funcionamiento?

El contactor funciona desde -40°C a +70°CAdecuado para entornos industriales exigentes. .

P10: ¿Qué normas cumple este contactor?

Cumple con IEC, UL, CSA, CE y RoHS Cumple con los estándares. Cuenta con la certificación UL File No. E36588 y CSA File No. LR19700. .

P11: ¿Puedo usar este contactor para cargas de CC?

Sí, el AF205 está clasificado para cargas DC-1 y DC-3. Consulte la documentación técnica para conocer las especificaciones de corriente continua (CC) correspondientes a su tensión de funcionamiento.

P12: ¿Es este un producto original de ABB?

Sí. Esto es un nuevo y original Contactor ABB con número de catálogo 1SFL527002R1311
