Ventajas principales

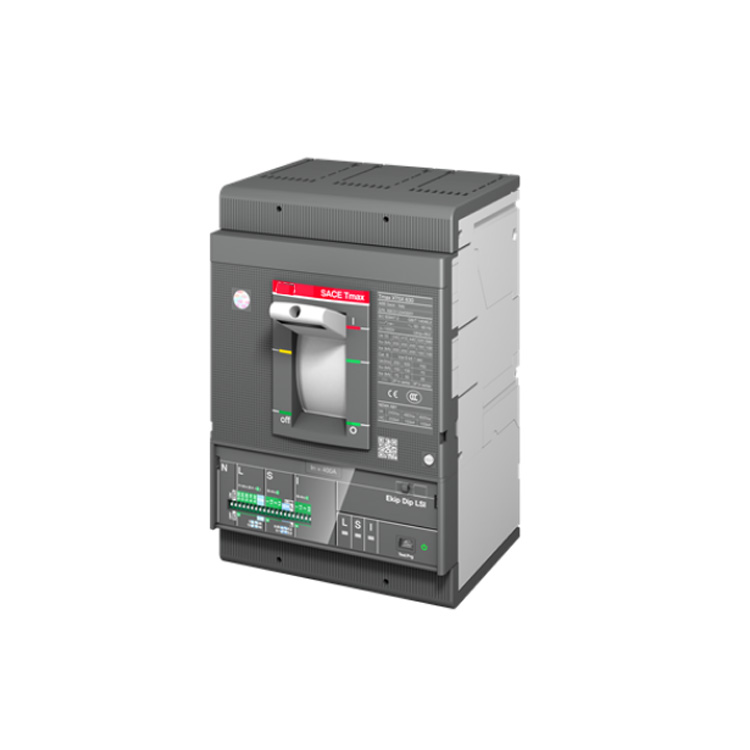

Unidad de disparo electrónico Ekip Dip avanzadaLa unidad de disparo Ekip Dip LS/I proporciona una protección electrónica precisa con ajustes regulables. La protección contra sobrecarga (L) es ajustable de 160 A a 400 A, mientras que la protección contra cortocircuito instantáneo (I) es ajustable de 400 A a 4000 A.Esta tecnología de disparo electrónico ofrece una precisión y repetibilidad superiores en comparación con las unidades de disparo termomagnéticas tradicionales.
Alta capacidad de roturaCon una capacidad nominal máxima de interrupción de cortocircuito (Icu) de hasta 85 kA a 220-240 V CA y 50 kA a 380-440 V CA, el XT5S 400 ofrece una protección excepcional contra corrientes de falla.El interruptor es adecuado para entornos industriales exigentes donde son posibles altas corrientes de falla.
Tecnología de liberación de estado sólidoEl interruptor cuenta con un sistema de liberación de estado sólido que garantiza una protección precisa y fiable en aplicaciones de corriente alterna. Esta tecnología proporciona un rendimiento constante durante toda la vida útil del interruptor, sin la deriva asociada a los elementos térmicos..
Diseño compacto de alto rendimientoLa serie SACE Tmax XT está diseñada para proporcionar una alta capacidad de interrupción en un tamaño compacto. Con unas dimensiones de 140 mm (ancho) × 205 mm (alto) × 103,5 mm (profundidad), el XT5S 400 ahorra valioso espacio en el panel a la vez que ofrece una capacidad de protección de 400 A..
Opciones de instalación flexiblesEl interruptor admite instalación fija con terminales frontales para facilitar el cableado y el mantenimiento. El accionamiento por motor está disponible como accesorio opcional, lo que permite la conmutación remota para sistemas automatizados de gestión de energía..
Amplia gama de accesoriosEl XT5S 400 es compatible con una amplia gama de accesorios de ABB, incluyendo contactos auxiliares, disparadores de derivación, disparadores de subtensión y módulos de comunicación. Este enfoque modular permite configuraciones personalizadas para requisitos específicos de cada aplicación.
Parámetros técnicos
Escenarios de aplicación
El ABB XT5S 400 Ekip Dip LS/I es esencial en diversos sistemas de distribución de energía industriales y comerciales que requieren una protección de circuitos confiable:
Distribución de energía industrial: Funciona como interruptor principal y de subdistribución en los paneles eléctricos de las plantas de fabricación, protegiendo los circuitos de alimentación y los equipos posteriores contra sobrecargas y cortocircuitos..
Distribución de edificios comerciales: Se utiliza en instalaciones comerciales e institucionales para la protección de los circuitos principales de entrada y distribución, garantizando un suministro eléctrico fiable a las cargas críticas..
Protección de máquinas y equiposProporciona una protección fiable para circuitos de motores trifásicos y maquinaria industrial de hasta 690 V CA. Los ajustes de disparo electrónico regulables permiten una coordinación precisa con los requisitos de protección del equipo.
Instalaciones de la industria de procesosProtege los circuitos eléctricos críticos en plantas químicas, refinerías e instalaciones de procesamiento de alimentos donde la distribución confiable de energía es esencial.
Protección del generador: Sirve como protección para los circuitos de salida del generador, asegurando un funcionamiento seguro durante el arranque, la sincronización y los cambios de carga..
Protección del circuito alimentadorProporciona una protección fiable para cables de alimentación y barras colectoras en grandes instalaciones eléctricas, con una alta capacidad de ruptura para manejar corrientes de falla de forma segura..
Qué incluye
Antes de comprar
Estado del stock: En stock – Listo para envío inmediato.
CondiciónNuevo y original. Cada unidad se prueba y verifica al 100% antes del envío.
Nota sobre los accesoriosLos contactos auxiliares, los disparadores de derivación, los liberadores de subtensión y los operadores de motor están disponibles por separado. Si necesita accesorios adicionales, indíquelo al realizar su pedido.
InstalaciónLa instalación debe ser realizada por técnicos cualificados. Asegúrese de desconectar todas las fuentes de alimentación antes de la instalación. Siga los códigos y reglamentos eléctricos locales para la instalación de disyuntores.
GarantíaIncluye una garantía estándar de 12 meses que cubre defectos de materiales y mano de obra.
Preguntas frecuentes
P: ¿Qué representa el número de modelo XT5S 400 Ekip Dip LS/I In=400 3p FF?
A: El número de modelo se desglosa de la siguiente manera: XT5S = Tamaño de bastidor Tmax XT5, capacidad de ruptura estándar; 400 = Corriente nominal de 400 A; Ekip Dip LS/I = Unidad de disparo electrónico con protección de larga duración e instantánea; In=400 = Corriente nominal de 400 A; 3p = Configuración trifásica; FF = Versión fija con terminales frontales tanto en el lado de la línea como en el de la carga..
P: ¿Cuál es la diferencia entre las unidades de disparo Ekip Dip LS/I y TMA?
A: El Ekip Dip LS/I es un interruptor electrónico que proporciona protección ajustable de larga duración (sobrecarga) e instantánea (cortocircuito) con alta precisión. El TMA (Termomagnético Ajustable) es un interruptor termomagnético tradicional. Los interruptores electrónicos ofrecen mayor precisión, repetibilidad y, por lo general, rangos de ajuste más flexibles..
P: ¿Cuál es la capacidad de ruptura de este interruptor automático?
A: El XT5S 400 tiene una capacidad nominal máxima de interrupción de cortocircuito (Icu) de 85 kA a 220-240 V CA, 50 kA a 380-440 V CA, 30 kA a 500-525 V CA y 25 kA a 690 V CA..
P: ¿Se puede motorizar este interruptor para su funcionamiento a distancia?
R: Sí, el accionamiento por motor está disponible como accesorio opcional. Esto permite la apertura y el cierre remotos del interruptor automático para la gestión automatizada de la energía y la integración SCADA..
P: ¿Qué accesorios están disponibles para este disyuntor?
A: El XT5S 400 es compatible con una amplia gama de accesorios, incluidos contactos auxiliares (NA/NC), disparadores de derivación, disparadores de subtensión, manijas giratorias, operadores de motor y módulos de comunicación para monitoreo avanzado.
P: ¿Cuál es la tensión nominal y el nivel de aislamiento?
A: El interruptor tiene una tensión operativa nominal (Ue) de 690 V CA y una tensión de aislamiento nominal (Ui) de 1000 V. La tensión nominal de resistencia al impulso (Uimp) es de 8 kV..
P: ¿Cuál es la diferencia entre las versiones XT5S y XT5H?
A: El XT5S es la versión con capacidad de ruptura estándar (50 kA a 400 V), mientras que el XT5H es la versión con alta capacidad de ruptura (70 kA a 400 V). El XT5S es adecuado para la mayoría de las aplicaciones industriales, mientras que el XT5H se utiliza cuando se prevén corrientes de falla más elevadas.
P: ¿Con qué rapidez pueden enviar este módulo?
R: Como se trata de un artículo en stock, normalmente lo enviamos en un plazo de 24 horas tras la confirmación del pedido a través de servicios de mensajería urgente internacionales como DHL o FedEx.
Modelos recomendados
El ABB XT5S 400 Ekip Dip LS/I funciona a la perfección con los siguientes componentes y accesorios de ABB:
1SDA100426R1: XT5S 400 Ekip Dip LSI In=250 3p FF versión con menor capacidad de corriente para aplicaciones que requieren ajustes de protección reducidos.
1SDA100428R1: XT5S 400 Ekip Dip LSI In=400 3p FF versión con función de protección selectiva adicional para una mejor coordinación.
1SDA100482R1: XT5S 400 Ekip Dip LIG In=400 Versión FF de 4 polos con configuración de cuatro polos y protección contra fallas a tierra.
Ekip Com Modbus TCP (1SDA074151R1): Módulo de comunicación para integrar el interruptor automático en redes Modbus TCP para monitorización y control remotos.
Suministro Ekip (1SDA074172R1): Se requiere un módulo de alimentación auxiliar al instalar módulos de comunicación en el interruptor automático.
Módulos de contacto auxiliares: Disponible en varias configuraciones (1NO+1NC, 2NO+2NC) para circuitos de indicación de estado y enclavamiento.
Operador de motor: Accionamiento motorizado opcional para operaciones de apertura y cierre remotas, que permite la gestión automatizada de la energía.
