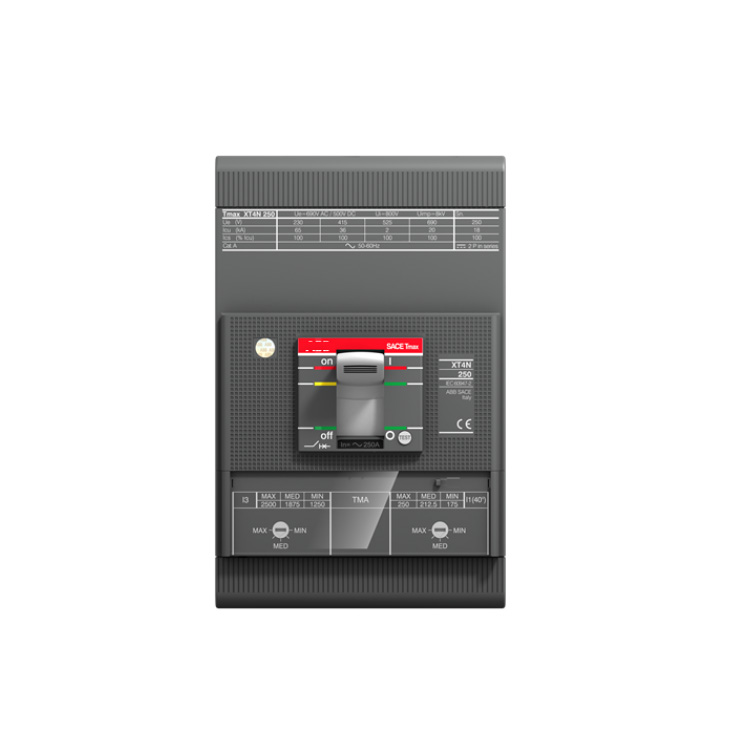

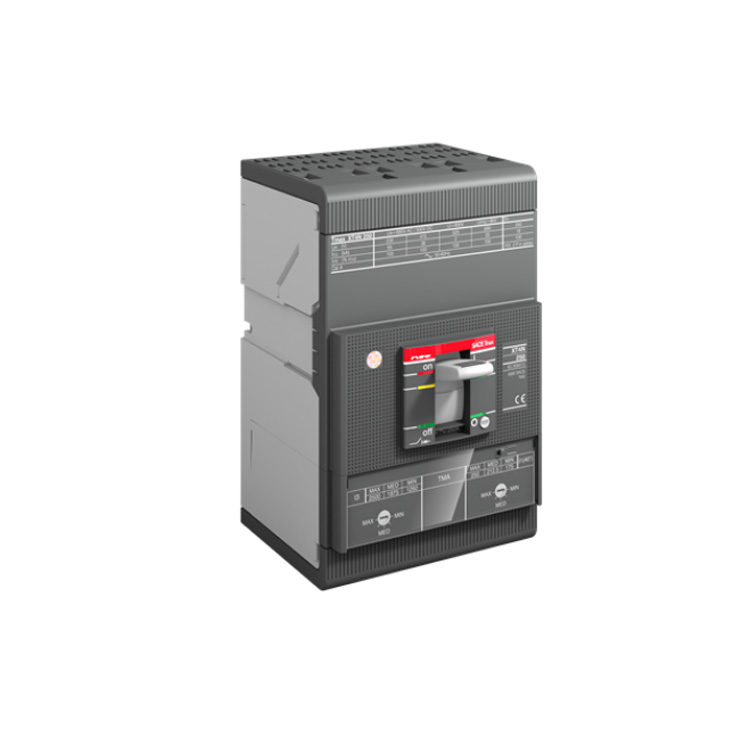

Interruptor automático de caja moldeada ABB XT4H250 TMA250-2500 FF 3P (1SDA068345R1)

Ventajas principales

• Protección termomagnética ajustableLa unidad de disparo TMA proporciona doble protección con ajustes regulables. La protección térmica (sobrecarga) es ajustable de 175 A a 250 A, mientras que la protección magnética (cortocircuito) es ajustable de 1250 A a 2500 A. Esta flexibilidad permite una coordinación precisa con los dispositivos de protección posteriores para una selectividad óptima..

• Alta capacidad de roturaCon una capacidad nominal máxima de interrupción de cortocircuito (Icu) de 70 kA a 400 V CA, el XT4H250 ofrece una protección excepcional contra corrientes de falla. La capacidad nominal de interrupción de cortocircuito de servicio (Ics) alcanza los 100 kA a 220-240 V CA, lo que garantiza un funcionamiento fiable incluso en condiciones de falla severas..

• Diseño compacto de alto rendimientoLa serie SACE Tmax XT está diseñada para proporcionar una alta capacidad de interrupción en un formato compacto, ahorrando valioso espacio en el panel. El bastidor XT4 ofrece una capacidad nominal de 250 A manteniendo unas dimensiones adecuadas para configuraciones de alta densidad de aparamenta..

• Opciones de instalación flexiblesEl interruptor admite configuraciones de instalación fijas y enchufables. El accionamiento del motor está disponible como accesorio opcional, lo que permite la capacidad de conmutación remota para sistemas automatizados de gestión de energía..

• Compatibilidad total del sistemaEl XT4H250 es compatible con una amplia gama de accesorios de ABB, incluidos contactos auxiliares, disparadores de derivación, disparadores de subtensión y módulos de comunicación. Este enfoque modular permite configuraciones personalizadas para requisitos de aplicación específicos..

• Cumplimiento de las normasEl interruptor cumple con las normas IEC 60947-2 y cuenta con la certificación CE. La tensión de aislamiento nominal (Ui) de 1000 V y la tensión de resistencia al impulso nominal (Uimp) de 8 kV garantizan un rendimiento fiable en entornos eléctricos exigentes..

Parámetros técnicos

Escenarios de aplicación

El ABB XT4H250 TMA250-2500 FF 3P es esencial en diversos sistemas de distribución de energía industriales y comerciales que requieren una protección de circuitos confiable:

• Distribución de energía industrial: Funciona como interruptor principal y de subdistribución en los paneles eléctricos de las plantas de fabricación, protegiendo los circuitos de alimentación y los equipos posteriores contra sobrecargas y cortocircuitos..

• Centros de control de motoresProporciona una protección fiable para circuitos de motores trifásicos de hasta 690 V CA. Los ajustes de disparo regulables permiten una coordinación precisa con los requisitos de protección del motor..

• Proyectos de infraestructuraSe utiliza en edificios comerciales, centros de datos e instalaciones institucionales para la protección de los circuitos principales de entrada y distribución..

• Instalaciones de la industria de procesosProtege los circuitos eléctricos críticos en plantas químicas, refinerías e instalaciones de procesamiento de alimentos donde la distribución confiable de energía es esencial.

• Protección del generador: Sirve como protección para los circuitos de salida del generador, garantizando un funcionamiento seguro durante el arranque, la sincronización y los cambios de carga.

• Protección del circuito alimentadorProporciona una protección fiable para cables de alimentación y barras colectoras en grandes instalaciones eléctricas, con una alta capacidad de ruptura para manejar corrientes de falla de forma segura..

Qué incluye

• 1 × Interruptor automático de caja moldeada ABB XT4H250 TMA250-2500 FF 3P (1SDA068345R1)

• Embalaje original de fábrica (nuevo y original)

Antes de comprar

• Estado del stock: En stock – Listo para envío inmediato.

• CondiciónNuevo y original. Cada unidad se prueba y verifica al 100% antes del envío.

• Nota sobre los accesoriosLos contactos auxiliares, los disparadores de derivación, los liberadores de subtensión y los operadores de motor están disponibles por separado. Si necesita accesorios adicionales, indíquelo al realizar su pedido.

• InstalaciónLa instalación debe ser realizada por técnicos cualificados. Asegúrese de desconectar todas las fuentes de alimentación antes de la instalación. Siga los códigos y reglamentos eléctricos locales para la instalación de disyuntores.

• GarantíaIncluye una garantía estándar de 12 meses que cubre defectos de materiales y mano de obra.

Preguntas frecuentes

P: ¿Qué representa el número de modelo XT4H250 TMA250-2500 FF 3P?
A: El número de modelo se desglosa de la siguiente manera: XT4H = Tamaño de bastidor Tmax XT4, versión de alta capacidad de ruptura; 250 = Corriente nominal de 250 A; TMA = Unidad de disparo ajustable termomagnética; 250-2500 = Rango de ajuste de la unidad de disparo (250 A térmico, 2500 A magnético); FF = Versión fija con terminales frontales; 3P = Configuración de tres polos.

P: ¿Cuál es la diferencia entre los ajustes de protección térmica y magnética?
A: La protección térmica (sobrecarga) es ajustable de 175 A a 250 A y responde a condiciones de sobrecorriente sostenida. La protección magnética (cortocircuito) es ajustable de 1250 A a 2500 A y responde instantáneamente a altas corrientes de falla. Ambos ajustes son regulables para coordinarse con los dispositivos de protección posteriores..

P: ¿Cuál es la capacidad de ruptura de este interruptor automático?
A: El XT4H250 tiene una capacidad nominal máxima de interrupción de cortocircuito (Icu) de 70 kA a 400 V CA. La capacidad nominal de interrupción de cortocircuito en servicio (Ics) alcanza los 100 kA a 220-240 V CA, lo que proporciona una protección excepcional contra corrientes de falla..

P: ¿Se puede motorizar este interruptor para su funcionamiento a distancia?
R: Sí, el accionamiento por motor está disponible como accesorio opcional. Esto permite la apertura y el cierre remotos del interruptor automático para la gestión automatizada de la energía y la integración SCADA..

P: ¿Qué accesorios están disponibles para este disyuntor?
A: El XT4H250 es compatible con una amplia gama de accesorios, incluidos contactos auxiliares (NA/NC), disparadores de derivación, disparadores de subtensión, manijas giratorias, operadores de motor y módulos de comunicación para monitoreo avanzado..

P: ¿Cuál es la tensión nominal y el nivel de aislamiento?
A: El interruptor tiene una tensión nominal de funcionamiento (Ur) de 690 V CA y una tensión nominal de aislamiento (Ui) de 1000 V. La tensión nominal de resistencia al impulso (Uimp) es de 8 kV..

P: ¿Cuál es la diferencia entre la configuración FF y otras configuraciones de terminal?
A: "FF" indica que el interruptor viene con terminales frontales tanto en el lado de línea como en el de carga, diseñados para conexión mediante pernos frontales. Otras configuraciones pueden incluir terminales traseros o conexiones enchufables, según la variante del modelo específico..

P: ¿Con qué rapidez pueden enviar este módulo?
R: Como se trata de un artículo en stock, normalmente lo enviamos en un plazo de 24 horas tras la confirmación del pedido a través de servicios de mensajería urgente internacionales como DHL o FedEx.

Modelos recomendados

El ABB XT4H250 TMA250-2500 FF 3P funciona a la perfección con los siguientes componentes y accesorios de ABB:

• 1SDA068346R1: Versión XT4H250 TMA250-2500 FF 4P con configuración de cuatro polos para aplicaciones que requieren protección del neutro.

• 1SDA054279R1: Versión T4H250 TMA125-1250 4P con rango de ajuste de disparo más bajo para aplicaciones que requieren una protección más sensible..

• Ekip Com Modbus TCP (1SDA074151R1): Módulo de comunicación para integrar el interruptor automático en redes Modbus TCP para monitorización y control remotos.

• Suministro Ekip (1SDA074172R1): Se requiere un módulo de alimentación auxiliar al instalar módulos de comunicación en el interruptor automático.

• Módulos de contacto auxiliares: Disponible en varias configuraciones (1NO+1NC, 2NO+2NC) para circuitos de indicación de estado y enclavamiento.

• Operador de motor: Accionamiento motorizado opcional para operaciones de apertura y cierre remotas, que permite la gestión automatizada de la energía.

• Mango giratorio: Alternativa al interruptor estándar para el accionamiento montado en la puerta, disponible en varias longitudes de manija.
