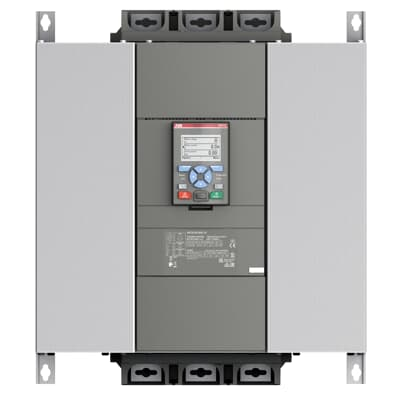

Arrancador suave ABB 1SFA898118R7000 PSTX720-600-70

Características principales

• Bypass integrado – Reduce el consumo de energía y la generación de calor una vez que el motor alcanza su velocidad máxima.

• Control de par – Control avanzado del motor para un arranque y parada suaves, especialmente beneficioso para aplicaciones de bombeo, ya que elimina el golpe de ariete.

• Pantalla gráfica desmontable – Interfaz hombre-máquina (HMI) gráfica completa con clasificación IP66 y 15 idiomas para una fácil configuración y funcionamiento.

• Modbus RTU integrado – Interfaz de comunicación estándar para monitorización y control

• Protección electrónica contra sobrecargas – Clases de disparo ajustables para aplicaciones de servicio normal y servicio pesado.

• Placas de circuito revestidas – Protección contra el polvo, la humedad y las atmósferas corrosivas.

• Múltiples modos de aplicación – Marcha lenta, frenado, freno en parado, limpieza de la bomba y modo de bomba de emergencia/incendio

Parámetros técnicos

Ventajas principales

1. Bypass integrado para el ahorro de energía

El PSTX720-600-70 incluye un bypass integrado que se cierra automáticamente después de que el motor alcanza su velocidad máxima. Esto evita el paso de los tiristores durante el funcionamiento normal, eliminando sus pérdidas de potencia y reduciendo la generación de calor en el armario. El resultado es un menor consumo de energía y una mayor vida útil del arrancador suave. .

2. Control avanzado de par para aplicaciones de bombeo

ABB control de par Esta tecnología, desarrollada en colaboración con fabricantes de bombas, garantiza un control óptimo del motor durante el arranque y la parada. Esto es especialmente importante en aplicaciones de bombeo, donde elimina los golpes de ariete y las sobrepresiones que pueden dañar las tuberías y las válvulas. .

3. Conexión delta interna para motores de alta potencia

El arrancador suave admite conexión delta interna, lo que le permite controlar motores con potencias nominales de hasta 710 kW a 400 V — superando con creces la capacidad en línea de 400 kW. Esta configuración permite el uso de un arrancador suave más pequeño para una potencia de motor determinada, lo que reduce el costo y el espacio en el armario. .

4. Paquete de protección integral

La protección electrónica contra sobrecargas integrada es ajustable a diferentes clases de disparo (10, 20, 30) para aplicaciones de servicio normal y de servicio pesado. Las protecciones adicionales incluyen:

• Inversión de fase y desequilibrio de corriente

• Sobretensión/subtensión

• falla a tierra

• Rotor bloqueado

• Motor bajo carga

• Entradas de sensores térmicos PTC/PT100

5. Opciones de comunicación flexibles

Estándar Modbus RTU La comunicación está integrada, mientras que es opcional. Módulos Anybus Permite la integración con Profinet, Profibus, Modbus TCP, EtherNet/IP y otros protocolos importantes. Esto hace que el PSTX720-600-70 sea adecuado tanto para sistemas de control de motores independientes como en red. .

6. Interfaz fácil de usar

El desmontable visualización gráfica completa Con clasificación IP66, proporciona información en texto claro en 15 idiomas, lo que simplifica la configuración y el funcionamiento. El reloj en tiempo real, el registro de eventos y la configuración segura (contraseña del teclado) son características estándar. .

Aplicaciones

El ABB PSTX720-600-70 se utiliza en una amplia gama de aplicaciones de control de motores industriales:

Modelos recomendados y productos relacionados

Nota: El PSTX720-600-70 Está clasificado para un voltaje de circuito principal de CA de 208–600 V. Para aplicaciones que requieren hasta 690 V CA, seleccione el PSTX720-690-70 variante .

Qué incluye

• 1 arrancador suave ABB PSTX720-600-70 (1SFA898118R7000)

Nota: El contactor de derivación externo (si es necesario), el contactor de línea, los fusibles/disyuntores y los módulos de comunicación se venden por separado.

¿Por qué comprar con nosotros?

• Nuevo y original – Producto original de ABB

• En stock – Listo para enviar el mismo día o al día siguiente hábil.

• Totalmente probado – Cada unidad ha sido verificada para comprobar su funcionamiento.

• Garantía incluida – Compre con confianza

• Apoyo técnico – Asistencia disponible para la solicitud

Preguntas frecuentes (FAQ)

P1: ¿Qué es el ABB 1SFA898118R7000?

Es un PSTX720-600-70 arrancador suave de la serie PSTX de ABB, clasificado en 720 A para conexión en línea con un rango de voltaje del circuito principal de 208–600 V CASe utiliza para el arranque y la parada controlados de motores trifásicos de tamaño mediano a grande. .

P2: ¿Cuál es la diferencia entre el PSTX720-600-70 y el PSTX720-690-70?

El -600-70 La variante está clasificada para 208–600 V CA Voltaje del circuito principal. El -690-70 La variante está clasificada para 208–690 V CA y tiene una tensión de aislamiento más alta (690 V frente a 600 V). Seleccione el modelo -690-70 para aplicaciones superiores a 600 V. .

P3: ¿Cuál es la corriente y la potencia nominales de este arrancador suave?

La corriente operativa nominal es 720 A Para conexión en línea. Las potencias nominales son:

• 200 kW a 230 V

• 400 kW a 400 V

• 500 kW a 500 V

Para la conexión delta interna, las clasificaciones aumentan a 355 kW a 230 V y 710 kW a 400 V .

P4: ¿Cuál es la tensión de control para este arrancador suave?

La tensión de alimentación de control (Us) es 100–250 V CA, 50/60 Hz. El voltaje del circuito de control (Uc) es 24 V CC .

P5: ¿El PSTX720-600-70 tiene un bypass incorporado?

Sí. Cuenta con una bypass integrado que se activa después del arranque del motor, reduciendo el consumo de energía y la generación de calor. .

P6: ¿Qué protocolos de comunicación son compatibles?

Modbus RTU Viene integrado de serie. Opcional. Módulos Anybus Habilitar Profinet, Profibus, Modbus TCP, EtherNet/IP, EtherCAT, DeviceNet, CANopen y BACnet. .

P7: ¿Cuál es la capacidad inicial?

El arrancador suave puede manejar 4 × Ie durante 10 segundos a la corriente nominal máxima .

P8: ¿Cuáles son las dimensiones y el peso?

Aproximadamente 435 × 493 × 368 mm y 46,2 kg peso neto .

P9: ¿Tiene protección electrónica contra sobrecargas?

Sí. La protección electrónica contra sobrecargas integrada es ajustable a diferentes clases de disparo (10, 20, 30) para aplicaciones de servicio normal y de servicio pesado. .

P10: ¿Se puede utilizar con conexión delta interna?

Sí. El PSTX720-600-70 admite ambos. en línea y delta interno conexión. En configuración delta interna, la corriente operativa nominal aumenta a 1247 A y las clasificaciones de potencia aumentan significativamente .

P11: ¿Cuál es el rango de temperatura de funcionamiento?

El arrancador suave funciona desde -25°C a +60°C .

P12: ¿Es este un producto original de ABB?

Sí. Esto es un nuevo y original Producto ABB con número de catálogo 1SFA898118R7000.
