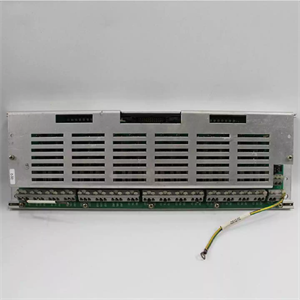

Módulo de entrada binaria ABB UF C092 BE01 HIEE300910R0001

Descripción de los productos

Características y ventajas principales

• Aislamiento de alta densidad y confiable: La característica más destacada del módulo es su diseño de alta densidad de 16 canales combinado con aislamiento galvánico completo (1500 V CA) Este aislamiento bloquea eficazmente los bucles de tierra, el ruido eléctrico y las sobretensiones provenientes del lado del campo, protegiendo así el sensible panel posterior del sistema de control en entornos industriales hostiles, como centrales eléctricas y grandes gabinetes de unidades de disco. .

• Capacidad de respuesta rápida y SOE: Con un tiempo de respuesta de ≤1 msEl módulo admite el registro de secuencias de eventos (SOE), lo que lo hace adecuado para el diagnóstico de fallas críticas y el análisis de secuencias de eventos en la generación de energía y las industrias de procesos. .

• Comunicación robusta del bus de la placa base: El módulo se comunica a través del Bus modular Placa base (Infi 90/Symphony/Advant), que garantiza una transferencia de datos determinista al controlador. Incorpora memoria no volátil para la configuración persistente de canales y admite actualizaciones de firmware sin necesidad de extraer la placa. .

• Filtrado de señal y eliminación de rebotes integrados.El filtrado RC interno por hardware y la lógica digital de eliminación de rebotes suprimen las vibraciones de los contactos y los rebotes eléctricos de los interruptores de campo, evitando falsas activaciones de estado y mejorando la fiabilidad del sistema. .

Aplicaciones típicas

El HIEE300910R0001 se utiliza ampliamente en sistemas de control ABB heredados en industrias pesadas. :

• Generación de energíaSistemas de excitación de generadores (UNITROL), automatización de subestaciones y monitorización de equipos auxiliares.

• Accionamientos de alta tensión: Sistemas de accionamiento ACS 1000 / ACS 2000 para retroalimentación de estado e interbloqueo

• Petróleo y gas / PetroquímicaMonitorización del estado del compresor, adquisición de la señal de enclavamiento de seguridad.

• Metalurgia y minería: Sistema de control y enclavamiento del laminador

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del UF C092 BE01?
A: Se trata de un módulo de entrada binaria que adquiere señales de campo discretas (contactos secos, interruptores de límite, estado de relés) y las convierte en datos digitales para que el sistema de control ABB los procese, lo que permite la monitorización del estado del equipo y el control lógico. .

P2: ¿Cuántos canales de entrada tiene este módulo?
A: Según la fuente más detallada, el módulo tiene 16 canales de entrada digital con 24 V CC, optoaislado y tiempo de respuesta ≤1 ms . NotaAlgunas fuentes mencionan 8 o 32 canales, lo que probablemente refleja diferentes revisiones o información errónea. La especificación de 16 canales coincide con la designación "BE01" y debe verificarse con la documentación específica de su sistema.

P3: ¿El UF C092 BE01 todavía está en producción?
A: No. Es un pieza de repuesto DCS antigua descatalogadaLa disponibilidad se realiza principalmente a través de canales de excedentes, reacondicionados o de existencias antiguas nuevas de proveedores externos. .

P4: ¿Cuál es la diferencia entre UFC092 BE01 y otras variantes de UFC092?
A: El sufijo “BE01” denota el Revisión de la base B. Otras variantes (por ejemplo, KUC321 AE01 con base “A”) son no son directamente intercambiables con la versión B-base. Verifique siempre el identificador completo de la placa y la revisión antes de reemplazarla. .

P5: ¿Se puede intercambiar este módulo en caliente?
A: No. El módulo lo hace no admite inserción en vivoLa alimentación del plano posterior del subrack y de los circuitos de entrada de campo debe desconectarse antes de insertar o extraer la placa para evitar arcos eléctricos por contacto e interrupciones en el bus lógico. .

P6: ¿Cómo gestiona el módulo el rebote de contacto?
A: Utiliza Filtrado RC de hardware interno y sincronización digital de eliminación de rebotes para procesar las transiciones de señales binarias entrantes, suprimiendo los falsos disparadores de estado debido a la interferencia de los interruptores de campo antes de que los datos se envíen al controlador. .

P7: ¿Cuáles son las principales precauciones de instalación?
A: Desenergice todos los circuitos de entrada de alimentación y de campo del backplane del rack. Use una pulsera ESD. Alinee la placa con los rieles guía del subrack y deslícela firmemente hasta que el conector de borde se asiente por completo. Apriete los tornillos de retención a 0,4 Nm para evitar que se afloje por vibración .

P8: ¿Qué debo comprobar si un canal no registra los cambios de estado?
A: Verifique los niveles de voltaje de los sensores de campo, inspeccione el cableado del bloque de terminales, confirme que el canal esté correctamente asignado en el software del controlador y compruebe si hay fuentes de EMI cerca del enrutamiento de la señal. Asegúrese de que el blindaje y la conexión a tierra del gabinete sean adecuados. .

Modelos recomendados y productos relacionados

El UF C092 BE01 forma parte de la familia de E/S DCS de ABB. A continuación se muestran modelos relacionados para necesidades similares o complementarias:

Cómo elegir el modelo adecuado

• Para sistemas DCS heredados existentes: El HIEE300910R0001 (UF C092 BE01) Es la pieza de repuesto correcta para las plataformas Infi 90, Symphony, TPS y Advant que requieren módulos de entrada binarios de base B. .

• Para actualizaciones del sistemaConsidere la posibilidad de migrar a ABB. CA 800M plataforma con PM864A/PM865 controladores y E/S S800 módulos para soporte moderno y funcionalidad mejorada .

• Para verificaciónSiempre verifique el identificador completo de la placa (incluida la revisión) y confirme la compatibilidad con la versión específica de su sistema antes de realizar el pedido. .
