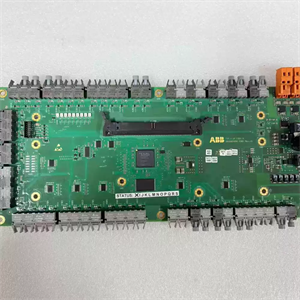

Módulo DCS ABB UF C921 A101 3BHE024855R0101

Descripción de los productos

Características y ventajas principales

• Generación PWM integrada y protección de hardwareLa característica más destacada del módulo es la estrecha integración de la generación de pulsos PWM y la protección a nivel de hardware en una única arquitectura DSP+FPGA.Esto acorta la ruta de respuesta, lo que permite apagado del hardware a nivel de microsegundos Para la protección contra cortocircuitos de IGBT/IGCT. En accionamientos de media tensión, donde la energía de cortocircuito puede alcanzar varios kiloamperios, esta velocidad es crítica: un retraso de tan solo unos cientos de nanosegundos puede provocar la destrucción catastrófica de los semiconductores de potencia..

• Control de motor de alta precisión con DTCEquipada con un DSP de punto flotante de 32 bits, la placa ejecuta el software propietario de ABB. Control directo de par (DTC) algoritmo con un período de actualización del bucle de control de 50 µsEsto proporciona una respuesta de par rápida y un control de velocidad preciso (precisión en modo codificador ±0,1 % de la velocidad nominal; precisión de control de par ±3 %) sin necesidad de un dispositivo de retroalimentación en la mayoría de las aplicaciones, lo que garantiza una alta eficiencia y un funcionamiento suave en todo el rango de velocidad..

• Adquisición de señal integral y E/S flexibleLa placa integra amplias capacidades de E/S, incluyendo 6 entradas analógicas configurables para voltaje del bus de CC, corriente del motor y monitoreo de temperatura IGBT; 16 entradas digitales aisladas para paradas de emergencia y señales de enclavamiento; y 2 ​​interfaces de codificador de alta frecuencia para retroalimentación de velocidad en bucle cerrado.Esto elimina la necesidad de muchos componentes externos de acondicionamiento de señal, simplificando la arquitectura del sistema.

• Aislamiento por fibra óptica para seguridad en alta tensión: El módulo emite pulsos PWM a las unidades de potencia IGBT a través de canales de fibra óptica, proporcionando un aislamiento galvánico completo entre la electrónica de control de bajo voltaje y la etapa de potencia de alto voltaje.El aislamiento entre el lado de control y el lado de alimentación/fibra óptica tiene una clasificación de ≥2,5 kV CA, lo que bloquea eficazmente las tensiones transitorias del armario de alimentación para que no entren en los circuitos de control sensibles..

Aplicaciones típicas

El UF C921 A101 se utiliza ampliamente como componente de control crítico en los sistemas de excitación y accionamiento de media tensión de ABB:

• Accionamientos de media tensión: Placa de control principal para unidades inversoras ACS 6000 / ACS 2000, que controla el disparo PWM de los módulos de potencia IGBT/IGCT en elevadores mineros, accionamientos principales de molinos de cemento y sistemas de propulsión naval..

• Sistemas de excitaciónAmplificador de pulsos de disparo y tarjeta de interfaz de fibra óptica en sistemas de excitación estática UNITROL 5000/6000, transmisión de pulsos de disparo a las placas receptoras de pulsos del armario de potencia y retroalimentación de alarmas de estado del armario al regulador..

• Integración de DCS: Tarjeta de interfaz que conecta los controladores Advant Master a los dispositivos de red Masterbus 300, compatible con hasta 16 nodos para aplicaciones de control de procesos en las industrias química, de petróleo y gas, y de generación de energía..

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del UF C921 A101?
A: Se trata de una placa de control de inversor que genera señales de activación PWM para controlar módulos de potencia IGBT/IGCT, monitoriza la retroalimentación de tensión y corriente del bus de CC para protección y se comunica con el sistema de control de nivel superior a través de interfaces de bus interno o bus de campo..

P2: ¿Con qué sistemas de accionamiento de ABB es compatible esta placa?
A: Se utiliza principalmente en Variadores de media tensión ABB ACS 6000 / ACS 5000 (control de la unidad inversora), ACS 2000 unidades y Sistemas de excitación UNITROL 5000/6000También sirve como placa de interfaz en Advant Master DCS para la comunicación Masterbus 300.

P3: ¿Se puede reemplazar esta placa en caliente?
A: No. El módulo lo hace No admite intercambio en caliente.La alimentación del gabinete principal y los enlaces de CC de alto voltaje deben estar completamente aislados y descargados antes de retirar o insertar la tarjeta para evitar daños al controlador de puerta, reinicio del controlador o descargas disruptivas peligrosas..

P4: ¿Cuál es la diferencia entre las versiones UFC921 A101 y A102/B?
A: El A101 es la placa de control de la versión temprana para ACS 6000. Versiones A102 y B son sucesores con firmware actualizado y archivos de carga CPLD. Si bien las interfaces de hardware son en gran medida compatibles, Las discrepancias en la versión del firmware pueden provocar errores de comunicación con el ASUP (Procesador de la Unidad de Suministro Activo).Se recomienda mantener ambas tarjetas UFC921 en el mismo gabinete con el mismo nivel de versión o actualizar el firmware según los boletines de servicio de ABB..

P5: ¿Qué indica el fallo "PÉRDIDA DE PULSO"?
A: Un fallo de "PÉRDIDA DE PULSO" en el regulador de excitación normalmente indica que el UFC921 A101 no está generando pulsos de disparo. Esto podría deberse a una rotura del cable de fibra óptica, un fallo en el circuito del controlador de puerta de la placa o una incompatibilidad de firmware/comunicación con la placa de control (UNS2880B-P). El panel frontal LEDs PWR/ERR/LINK puede ayudar a determinar rápidamente si el enlace de fibra está roto o si la propia placa ha fallado..

P6: ¿Qué precauciones se deben tomar antes de reemplazar esta placa?
A: Antes del reemplazo: (1) Apague y descargue el bus de CC; (2) Parámetros de respaldo y fotografiar la información de la versión y la configuración de los puentes; (3) Asegúrese de que la placa de reemplazo tenga la mismo número de pieza, revisión de hardware y versión de firmware(4) Use una pulsera antiestática durante la manipulación; (5) Después de la instalación, verifique que todos los conectores de fibra óptica estén correctamente colocados y apriete los tornillos de fijación del panel frontal..

Modelos recomendados y productos relacionados

La UF C921 A101 forma parte de la familia de tarjetas de control UFC de ABB. A continuación se muestran modelos relacionados para diferentes configuraciones de variadores y sistemas:

Cómo elegir el modelo adecuado

• Para variadores de media tensión ACS 6000: El UF C921 A101 (3BHE024855R0101) Es la placa de control del inversor correcta para la INU (Unidad Inversora), que gestiona el disparo PWM y la protección para los módulos de potencia IGBT/IGCT..

• Para actualizaciones o reemplazos de sistemas: Verificar compatibilidad de la versión del firmware entre la placa UFC921 y el ASUP (Procesador de la Unidad de Suministro Activo). Si el armario ya contiene las versiones A102 o B, utilice la misma versión o consulte la documentación de servicio de ABB para obtener los procedimientos de actualización del firmware..

• Para aplicaciones de sistemas de excitación: Emparejar con UNS2880B-P placa de control y RDCU Placas receptoras de impulsos para la integración completa de la cadena de disparo UNITROL..
