El Siemens C98043-A7014-L2 es una placa de excitación de campo diseñada para el Variador de CC SIMOREG Familia de placas de circuitos impresos: una placa compacta de alta potencia que suministra y regula la corriente al devanado de campo de un motor de CC de excitación independiente. .
Como parte de la serie C98043 de componentes convertidores, esta placa gestiona el suministro de voltaje CC controlado al devanado de campo del motor. En un motor CC de excitación independiente, el devanado de campo genera el flujo magnético necesario para producir par. Si esta placa falla, el motor no se puede magnetizar y el variador informará de una pérdida de campo antes de intentar cualquier operación de la armadura.
Número de artículo :
C98043-A7014-L2Pedido (cantidad mínima de pedido) :
1Pago :
EXW/CIFOrigen del producto :
RomaniaPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
0.239kgPresupuesto

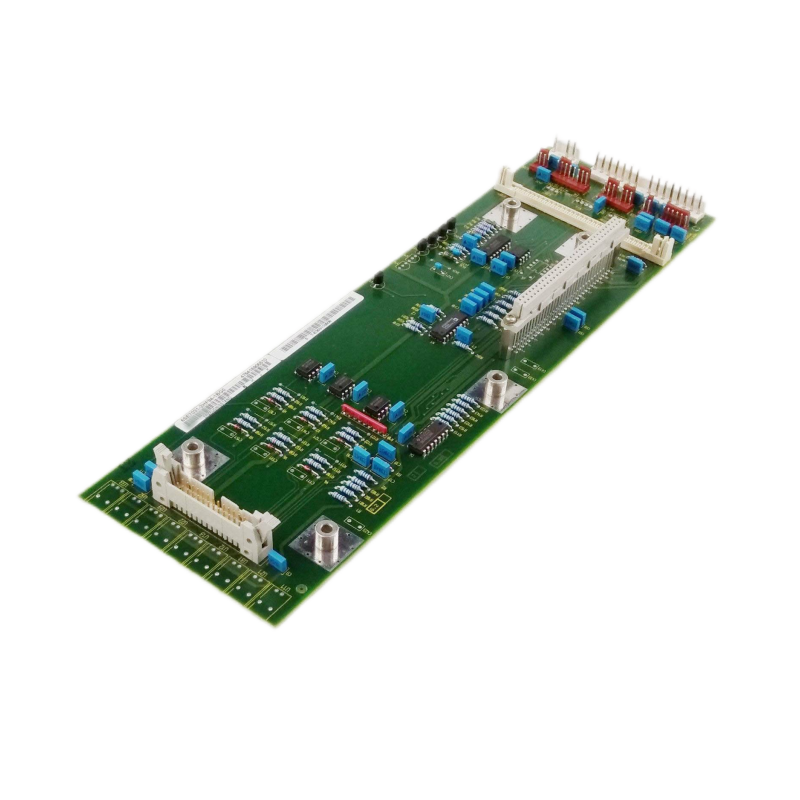

Placa de excitación de campo SIMOREG Siemens C98043-A7014-L2
Módulo de alimentación de campo de alto rendimiento para variadores de velocidad de CC Siemens SIMOREG
Fuente de alimentación de campo para variadores de CC SIMOREG: Proporciona alimentación de CC regulada al devanado de campo de los motores de CC de excitación independiente en los sistemas convertidores SIMOREG.
Control integrado de debilitamiento de campo: Realiza tanto la retención de campo completo a velocidad base o inferior, como la reducción de campo controlada por encima de la velocidad base, lo cual es fundamental para lograr velocidades de rotación más altas.
Capacidad de alta potencia: Diseñado para configuraciones de convertidores SIMOREG con corrientes de armadura sustanciales, lo que lo hace adecuado para aplicaciones industriales de servicio pesado.
Ingeniería y construcción alemanas: Fabricado por Siemens AG en Alemania, cumpliendo con los estrictos estándares industriales y de calidad europeos.
Certificado CE y RoHS: Cumple con las normas internacionales de seguridad y medioambientales.
Diseño compacto de PCB: Solución de placa única que simplifica la gestión del suministro de campo dentro del armario de control.
| Categoría | Especificación |
|---|---|
| Fabricante | Siemens AG |
| Número de modelo | C98043-A7014-L2 |
| Tipo de producto | Placa de excitación/alimentación de campo |
| Familia de productos | Serie de variadores de CC SIMOREG |
| Función | Alimentación de CC controlada al devanado de campo del motor; regulación de la corriente de campo + debilitamiento del campo. |
| Estado del producto | Producto descatalogado por el fabricante (pieza de repuesto). |
| País natal | Alemania |
| Certificaciones | CE, RoHS |
| Compatibilidad | Configuraciones del convertidor CC SIMOREG |
Un motor de CC de excitación independiente tiene dos bobinados eléctricamente independientes: el bobinado de armadura (parte giratoria) y el bobinado de campo (marco estacionario). El devanado de campo tiene una corriente relativamente baja pero es altamente inductivo; la corriente de campo tarda varios segundos en alcanzar su máxima intensidad después de aplicar la energía. .
El C98043-A7014-L2 gestiona la corriente de campo mediante dos modos de funcionamiento distintos:
| Modo | Descripción | Beneficio |
|---|---|---|
| Control total del campo | Mantiene la corriente de campo nominal a una velocidad igual o inferior a la velocidad base. | Permite la entrega de par nominal completo |
| Control de debilitamiento de campo | Reduce gradualmente la corriente de campo por encima de la velocidad base. | Permite que el motor alcance velocidades de rotación más altas (con un par motor reducido). |
El C98043-A7014-L2 se utiliza en sectores industriales que requieren un control de campo fiable para motores de CC:
| Industria | Solicitud |
|---|---|
| Metales y acero | Accionamientos principales de laminadores: control de campo para laminadores reversibles y no reversibles. |
| Minería | Los elevadores de minas y los sistemas de accionamiento de cintas transportadoras requieren un debilitamiento preciso del campo para los rangos de velocidad. |
| Marina | Sistemas de propulsión naval y propulsores de corriente continua |
| Cemento y minería | Grandes sistemas de accionamiento para hornos y trituradoras |
| Industria general | Controles de motores de CC de alta resistencia en entornos exigentes. |
Estado de la pieza de repuesto: Este producto ha sido interrumpido Fabricado por Siemens, debe considerarse una pieza de repuesto para el mantenimiento de las instalaciones existentes de variadores de velocidad de CC SIMOREG. .
Configuración no incluida: El componente C98043-A7014-L2 es un componente de hardware. Su sustitución debe ser realizada por personal cualificado con acceso a la copia de seguridad de los parámetros originales de la unidad.
Verificación del cableado: Antes de instalar una placa de repuesto, verifique que la asignación de terminales coincida con la configuración original para evitar cortocircuitos.
Plazos de suministro en campo: Debido a la naturaleza inductiva del bobinado de campo, la placa requiere una sincronización de precarga adecuada; consulte el manual de puesta en marcha del variador para conocer la secuencia de encendido.
