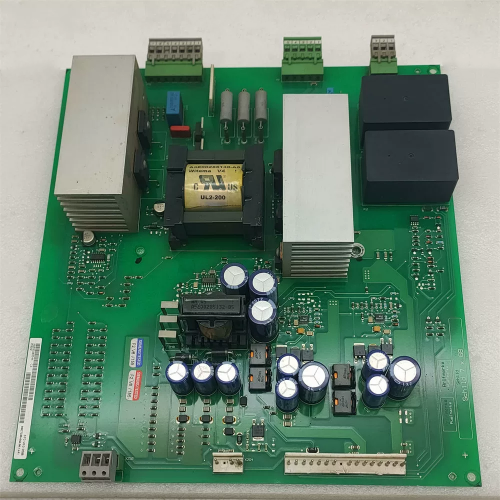

El Siemens 6SE7038-6GL84-1JA1 es un módulo de fuente de alimentación PSU2 diseñado para el ACCIONAMIENTO MAESTRO SIMOVERT serie, específicamente para dispositivos con Diseños de la J a la M – el chasis de alta potencia que normalmente corresponde al rango de potencia de 315 kW a 400 kW Este módulo sirve como "base energética" para el sistema de accionamiento, convirtiendo la entrada de CA/CC de alto voltaje en CC de bajo voltaje estable para alimentar las placas de control, los circuitos de disparo de IGBT y los ventiladores de refrigeración de alta capacidad.
Número de artículo :
6SE7038-6GL84-1JA1Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
GermanyPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
1.32kgPresupuesto
Módulo de fuente de alimentación Siemens 6SE7038-6GL84-1JA1 SIMOVERT MASTERDRIVES PSU2
Módulo de alimentación de alto rendimiento para variadores maestros de JM Design
Módulo de fuente de alimentación de alta potencia PSU2: Diseñado para los chasis MASTERDRIVES más grandes (Diseño JM), proporciona la base de potencia para variadores de frecuencia de la clase 315 kW-400 kW.
Amplio rango de voltaje de entrada: Admite corriente alterna trifásica de 380-480 V / 660-690 V y corriente continua de 510-620 V / 890-930 V, adaptándose a diversos entornos de alimentación industrial.
Salida de CC estable: Proporciona 24 V CC regulados a 20 A para un funcionamiento fiable de los sistemas electrónicos internos y de refrigeración.
Alta eficiencia: Alcanza una eficiencia de conversión superior al 92%, reduciendo la pérdida de energía y la generación de calor.
Protección robusta: Monitorización integrada de sobretensión, bloqueo por subtensión, sobrecorriente, sobretemperatura y fallos del ventilador.
Fundamental para el funcionamiento del accionamiento: Alimenta directamente la placa de control CUVC/CUMC, proporciona alimentación aislada para los controladores de puerta IGBT y acciona los ventiladores de refrigeración de alta potencia; un fallo implica la parada completa del variador.
Construcción de grado industrial: Rango de temperatura de funcionamiento de 0 °C a 60 °C, adecuado para entornos industriales exigentes.
| Categoría | Especificación |
|---|---|
| Fabricante | Siemens |
| Número de modelo | 6SE7038-6GL84-1JA1 |
| Tipo de producto | Módulo de fuente de alimentación PSU2 |
| Serie de productos | ACCIONAMIENTO MAESTRO SIMOVERT |
| Compatibilidad | Diseños J, K, L, M (clase de 315 kW a 400 kW) |
| Parámetro | Detalle |
|---|---|
| Voltaje de entrada (CA) | 3CA 380-460V / 660-690V, +10%/-15% |
| Voltaje de entrada (CC) | CC 510-620V / 890-930V |
| Frecuencia de entrada | 47-63 Hz |
| Potencia nominal | 15 kW (con entrada de 400 V) |
| Parámetro | Detalle |
|---|---|
| Voltaje de salida | 24 V CC |
| Corriente de salida | 20A |
| Eficiencia | >92% a plena carga |
| Parámetro | Detalle |
|---|---|
| Temperatura de funcionamiento | De 0 °C a +60 °C |
| Temperatura de almacenamiento | -25°C a +70°C |
| Humedad relativa | 5-95% sin condensación |
| Clasificación de protección | IP20 |
| Peso | Aprox. 1,34 - 1,4 kg |
| Dimensiones | Aprox. 27 x 25 x 5 cm |
| Origen del producto | Alemania |
| Estado del producto | Pieza de repuesto / Descatalogada |
El modelo 6SE7038-6GL84-1JA1 se utiliza en aplicaciones de la industria pesada que requieren variadores MASTERDRIVES de gran tamaño:
| Industria | Solicitud |
|---|---|
| Acero y metales | Accionamientos principales de laminadoras, laminadoras de chapa gruesa |
| Minería | Elevadores de minas, sistemas de transporte |
| Marina | Sistemas de propulsión naval, propulsores |
| Cemento y minería | Grandes motores para hornos, motores para trituradoras |
| Pulpa y papel | Accionamientos de sección pesada, bobinadoras |
| Agua/Aguas residuales | Grandes estaciones de bombeo, sistemas de ventilación de alta capacidad |
| Diseño | Rango de potencia típico | Compatibilidad |
|---|---|---|
| J | 315 kW | ✓ Totalmente compatible |
| K | 355 kW - 400 kW | ✓ Totalmente compatible |
| L | 400 kW+ | ✓ Totalmente compatible |
| M | Energía alta | ✓ Totalmente compatible |
Estado de la pieza de repuesto: Este producto figura como descatalogado/obsoleto en la lista de Siemens y debe considerarse una pieza de repuesto para el mantenimiento de las instalaciones existentes. .
Precauciones de instalación: Al reemplazar este módulo, asegúrese de que el bus principal de CC esté completamente descargado antes de retirarlo. Siempre revise la placa T y los módulos IGBT antes de encender una fuente de alimentación de reemplazo. .
Parámetro clave: Este módulo es específicamente para Diseños De la J a la MNo lo utilice con chasis Design CF más pequeños.
