Nuevo módulo de interfaz de comunicación ABB CI854BK01 3BSE069449R1 PROFIBUS DP-V1

Detalles del producto

Contenido del kit (CI854BK01):

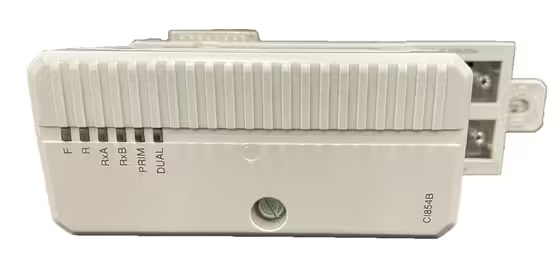

• 1 módulo de interfaz de comunicación CI854B

• 1 x placa base TP854

Recomendaciones de modelos de productos relacionados

Pago y entrega

Preguntas frecuentes

P1: ¿Cuál es la función principal del CI854BK01?

El CI854BK01 es un Módulo de interfaz de comunicación PROFIBUS DP-V1 que conecta el controlador AC 800M a los dispositivos de campo PROFIBUS. Actúa como un Maestro (Clase 1 y Clase 2) en la red PROFIBUS, gestionando el intercambio de datos con estaciones de E/S remotas, transmisores inteligentes, variadores y otros dispositivos compatibles con PROFIBUS. .

P2: ¿El CI854BK01 admite redundancia?

Sí. El módulo admite dos niveles de redundancia:

• Redundancia de líneaLos dos puertos PROFIBUS se pueden conectar a rutas de cable independientes. Si falla un cable, la comunicación cambia automáticamente a la línea de respaldo. .

• Redundancia maestraDos módulos CI854B pueden configurarse como un par maestro redundante. Combinado con la redundancia de la CPU y la redundancia del bus CEX (a través del BC810), esto crea una arquitectura de comunicación totalmente redundante. .

P3: ¿Se puede reemplazar el módulo mientras el sistema está en funcionamiento?

Sí. El CI854BK01 es compatible capacidad de intercambio en calienteEsto permite reemplazar el módulo sin interrumpir el funcionamiento del controlador ni la comunicación PROFIBUS. La configuración se almacena en el controlador y se recarga automáticamente cuando se inserta un módulo de reemplazo. .

P4: ¿Cuántos nodos PROFIBUS se pueden conectar a este módulo?

Cada segmento PROFIBUS admite hasta 32 nodos (incluido el maestro) sin un repetidor. Con repetidores, la red se puede extender para admitir hasta 125 nodos .

P5: ¿Cuáles son las causas comunes de fallos de comunicación PROFIBUS con este módulo?

Las causas comunes incluyen:

• Resistencias de terminación faltantes – Asegúrese de que se instalen terminadores activos de 120 Ω en ambos extremos físicos del segmento PROFIBUS.

• Configuración incorrecta de velocidad de transmisión o dirección. – Verifique que la configuración en Control Builder coincida con la configuración real del dispositivo.

• Problemas de alimentación del bus CEX – Compruebe que el backplane esté suministrando 24 V CC; los indicadores LED deben mostrar el estado PWR y RUN.

• Problemas de blindaje/conexión a tierra de cables – Asegúrese de que el blindaje del cable PROFIBUS esté correctamente conectado en el punto de entrada del armario.
