El ABB BC810K02 3BSE031155R1es un Kit de unidad de interconexión CEX-Bus diseñado para el Familia de controladores AC 800M dentro del Sistema 800xA sistema de control distribuido.El kit es compatible Configuraciones de CPU totalmente redundantes Con capacidad de intercambio en caliente, lo que permite la sustitución en línea de las placas base de la CPU sin interrumpir el tráfico del bus CEX.
Número de artículo :
BC810K02 3BSE031155R1Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
SwedenPuerto marítimo :
WuhanPlazo de entrega :
3~5 daysPeso :
3kg| Especificación | Descripción |
|---|---|
| Fabricante | TEJIDO |
| Modelo | BC810K02 |
| Número de artículo | 3BSE031155R1 |
| Familia de productos | CA 800M / Sistema 800xA |
| Tipo de producto | Kit de unidad de interconexión CEX-Bus |
| Función | Segmentación y expansión de la redundancia del bus CEX |
| Soporte de redundancia | Sí (configuraciones de CPU totalmente redundantes) |
| Intercambio en caliente | Compatible (sustitución de módulos con el rack encendido) |
| Fuente de alimentación | 24 V CC nominal (19,2–30 V CC) |
| Consumo de energía | 50 mA típico, 70 mA máximo a 24 V CC |
| Disipación de potencia | 1,2 W típico |
| Temperatura de funcionamiento | +5°C a +55°C (+41°F a +131°F) |
| Temperatura de almacenamiento | -40°C a +70°C (-40°F a +158°F) |
| Humedad | Del 5% al 95% (sin condensación) |
| Clase de protección | IP20 |
| Dimensiones (Ancho x Alto x Profundidad) | 59 mm x 185 mm x 127,5 mm |
| Peso (incluida la base) | 1,5 kg (3,31 libras) |
| Certificaciones | CE, UL, cUL, GOST-R, ATEX (Zona 2), Marino (ABS, BV, DNV-GL, LR) |
| CPUs compatibles | PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867, PM891 |

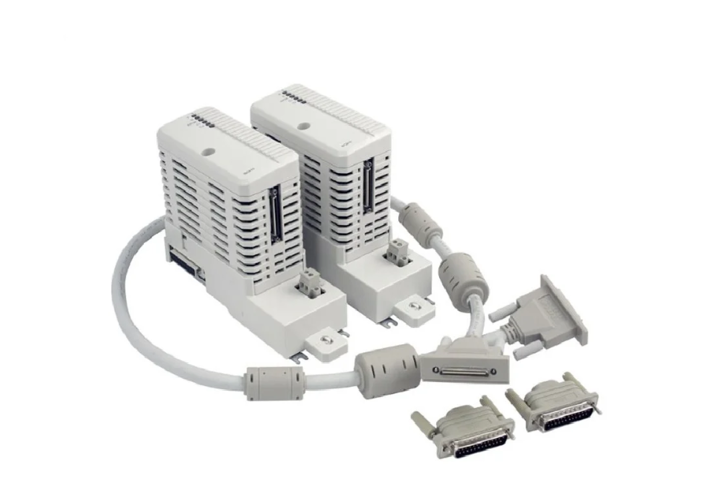

Contenido del kit (BC810K02):
2 unidades de interconexión BC810
2 placas base TP857
1 cable de interconexión TK851
2 terminadores de bus TB850 CEX
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| BC810K02 (este modelo) | Kit de interconexión CEX-Bus con 2 unidades, 2 placas base, cable y 2 terminadores. | Configuraciones redundantes del bus CEX y reemplazo de CPU en línea |
| BC810K01 | Kit de unidad de interconexión CEX-Bus individual (1 unidad, 1 placa base, 1 cable) | Aplicaciones de extensión de bus no redundantes |
| TP857 | Placa base para BC810 | Base de montaje de repuesto |
| TK851 | Cable de interconexión para unidades BC810 | Conexión de unidades BC810 en configuraciones redundantes |
| TB850 | Terminador de bus CEX | Terminación de bus para segmentos de CEX-Bus |
| PM866AK02 | Kit de CPU redundante para AC 800M | Procesador complementario para configuraciones redundantes |
| CI854 | Interfaz de comunicación PROFIBUS DP | Módulo de comunicación montado en el bus CEX. |
P1: ¿Cuál es la función principal del BC810K02?
El BC810K02 es un Kit de unidad de interconexión CEX-Bus que divide el bus de expansión de comunicación CEX-Bus en segmentos independientesEsta segmentación aísla las fallas, evitando que un solo módulo de comunicación defectuoso provoque la caída de toda la red del bus. También admite Configuraciones redundantes del bus CEX para una mayor disponibilidad del sistema .
P2: ¿Cuál es la diferencia entre BC810K01 y BC810K02?
La principal diferencia radica en la Contenido del kit:
BC810K01Incluye 1 unidad BC810, 1 placa base TP857 y 1 cable TK851.
BC810K02Incluye 2 unidades BC810, 2 placas base TP857, 1 cable TK851 y 2 terminadores TB850.
El BC810K02 proporciona componentes para un configuración redundante o para conectar dos segmentos CEX-Bus separados.
P3: ¿El BC810K02 admite la conexión en caliente?
Sí. El BC810K02 es compatible capacidad de intercambio en caliente, lo que permite el reemplazo de módulos mientras el rack de control permanece encendido. En sistemas totalmente redundantes con pares de CPU primaria/de reserva, permite Sustitución en línea de las placas base de la CPU sin interrumpir el tráfico del bus CEX. .
P4: ¿Qué CPU AC 800M son compatibles con el BC810K02?
El BC810K02 es compatible con los siguientes módulos de CPU AC 800M: PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 y PM891 .
P5: ¿Cuáles son las aplicaciones típicas del BC810K02?
Las aplicaciones típicas incluyen: Armarios de control DCS de centrales eléctricas con controladores AC 800M redundantes, petroquímica y refinería sistemas de automatización de procesos de alta disponibilidad, química, pulpa y papel, y metalurgia instalaciones de control distribuido y Sistemas SCADA para el tratamiento de agua que requiere comunicación tolerante a fallos.
