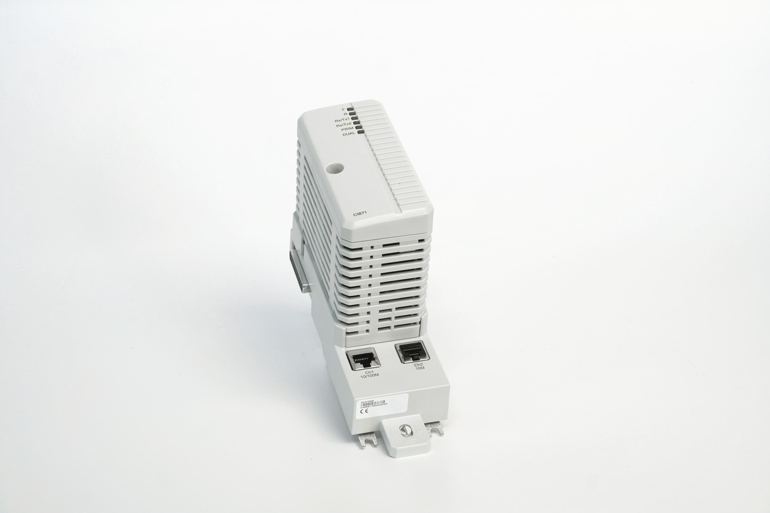

El ABB CI871K01 (3BSE056767R1) es un Módulo de interfaz de comunicación PROFINET IO diseñado para el Familia de controladores AC 800M dentro del Sistema 800xA sistema de control distribuidoFunciona como un controlador de E/S de un solo canal (maestro) que conecta el controlador con los dispositivos de campo PROFINET, admitiendo la comunicación Ethernet industrial en tiempo real a velocidades de hasta 100 Mbps.
Número de artículo :
CI871K01 3BSE056767R1Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
SwedenPuerto marítimo :
WuhanPlazo de entrega :
3~5 daysPeso :
3kg| Especificación | Descripción |
|---|---|
| Fabricante | TEJIDO |
| Modelo | CI871K01 |
| Número de artículo | 3BSE056767R1 |
| Familia de productos | CA 800M / Sistema 800xA |
| Tipo de producto | Módulo de interfaz de E/S PROFINET |
| Protocolo de comunicación | PROFINET IO |
| Tasa de transmisión | 10/100 Mbit/s (IEEE 802.3u 100 Base-TX) |
| Interfaz física | Conector hembra RJ-45 (8 pines) |
| Canales | 1 |
| Placa base | TP867 (incluye dos conectores RJ45; solo el CH1 admite 100 Mbps) |
| Interfaz de bus CEX | Integrado; admite hasta 12 dispositivos CEX-bus. |
| Tensión de alimentación | 24 V CC |
| Consumo de energía | 3,8 W típico (máximo 6 W) |
| Consumo actual | 160 mA del bus CEX (máx. 250 mA) |
| Clase de protección | IP20 |
| Dimensiones (Ancho x Alto x Profundidad) | 59 x 186 x 127,5 mm |
| Peso | Aprox. 0,5 kg (módulo) / 0,7 kg (con embalaje) |
| Temperatura de funcionamiento | De 0 °C a +60 °C |
| Indicadores de estado | Indicadores LED para alimentación, estado del módulo y actividad de la red. |
| Montaje | Carril DIN estándar de 35 mm |
| Certificaciones | CE, UL, CSA |
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| CI871K01 (este modelo) | Módulo de interfaz PROFINET IO para AC 800M | Integración maestra PROFINET de un solo canal |
| CI869K01 | Módulo maestro PROFIBUS DP | Conectividad de dispositivos de campo PROFIBUS |
| CI854 | Acoplador PROFIBUS DP-PA | Conexión de redes de instrumentos de campo inteligentes |
| CI841 | Módulo Ethernet de alta velocidad | Conectividad de red a nivel de planta |
| CI810 | Módulo maestro DeviceNet | Compatibilidad con bus de campo DeviceNet |
| 3BSE056768R1 | Variante alternativa/de actualización de CI871K01 | Migración o funcionalidad mejorada |
P1: ¿Cuál es la función principal del CI871K01?
El CI871K01 es un módulo de interfaz de comunicación PROFINET IO que conecta el controlador AC 800M con los dispositivos de campo PROFINET. Actúa como un controlador de E/S (maestro), gestionando el intercambio de datos en tiempo real entre el controlador y los dispositivos de E/S distribuidos en la red PROFINET..
P2: ¿Con qué sistemas de control es compatible el CI871K01?
El módulo está diseñado para el Familia de controladores ABB AC 800M y se utiliza dentro Sistema 800xA y Advant OCS plataformas de automatización.
P3: ¿Qué velocidades de comunicación admite este módulo?
El CI871K01 es compatible con 10/100 Mbit/s Velocidades de transmisión basadas en el estándar IEEE 802.3u 100 Base-TX, lo que garantiza una transmisión de datos flexible y eficiente para aplicaciones de automatización industrial..
P4: ¿El CI871K01 admite configuraciones redundantes?
El CI871K01 es compatible con redundancia de doble módulo cuando se combina con una placa base redundante. En esta configuración, si falla el enlace de comunicación principal, el sistema cambia automáticamente al módulo de respaldo, lo que garantiza un funcionamiento continuo..
P5: ¿Cuáles son las aplicaciones típicas de este módulo?
Las aplicaciones comunes incluyen: automatización industrial y control de procesos, generación de energía y subestaciones, instalaciones de tratamiento de agua, plantas químicas y petroquímicas, y líneas de fabricación donde se requiere la integración del dispositivo PROFINET con el sistema de control de ABB.
