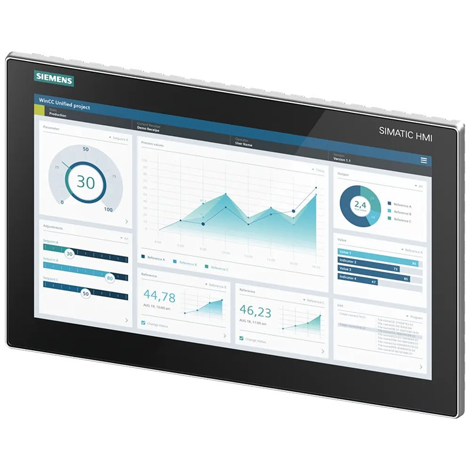

El Siemens 6AV2128-3QB06-0AX1 es un Panel de confort unificado SIMATIC HMI MTP1500, una HMI multitáctil de pantalla ancha de 15,6 pulgadas diseñada para visualización industrial avanzada. Como sucesora del panel Comfort TP1500, ejecuta el SIMATIC Industrial OS y está configurado con WinCC Unified Comfort V16 o superior dentro del portal TIA.
Número de artículo :
6AV2128-3QB06-0AX1Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
GermanyPuerto marítimo :
WuhanPlazo de entrega :
3~5 daysPeso :
3kg| Especificación | Descripción |
|---|---|
| Fabricante | Siemens |
| Modelo | 6AV2128-3QB06-0AX1 |
| Familia de productos | Paneles de confort unificados SIMATIC HMI estándar |
| Tipo de producto | Panel de operador HMI multitáctil |
| Tamaño de la pantalla | 15,6 pulgadas (pantalla panorámica) |
| Tipo de visualización | TFT, retroiluminación LED |
| Resolución | 1366 x 768 píxeles |
| Colores de la pantalla | 16.777.216 (16 millones) |
| Tecnología táctil | Multitáctil capacitivo (admite gestos, uso con dos manos y con guantes). |
| Memoria de usuario | 4 GB de RAM LPDDR4; 32 GB de memoria flash eMMC (1 GB de memoria de trabajo, 2 GB de datos de usuario) |
| Tensión de alimentación | 24 V CC (19,2 – 28,8 V CC) |
| Consumo actual | Corriente nominal de 0,7 A, corriente máxima de 1,3 A. |
| Comunicación | 2 x PROFINET (10/100 Mbps, conmutador integrado) + 1 x Gigabit Ethernet; 1 x RS-422/485 |
| Puertos USB | 4 puertos USB 3.1 Gen 1 (Tipo A) |
| Ranuras para tarjetas SD | 2 (SD/SDHC/SDXC) |
| Clase de protección | IP65 (frontal), IP20 (trasera) |
| Temperatura de funcionamiento | De 0 °C a +50 °C (vertical) |
| Dimensiones (Parte frontal) | Aprox. 398 x 257 mm |
| Peso | Aprox. 5,17 kg (neto) |
| Software de configuración | WinCC Unified Comfort V16 o superior |
| Estado del ciclo de vida | Activo (PM300) |
Nota importante sobre la compatibilidad de la instalación: Para la migración desde un TP1500 Comfort panel a este MTP1500 Confort Unificado panel, un Se requiere un marco adaptador. Debido a que las dimensiones del orificio de montaje han cambiado, el marco adaptador permite conservar el orificio existente sin modificaciones mecánicas. .
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| 6AV2128-3QB06-0AX1 (este modelo) | MTP1500 Unified Comfort, multitáctil de 15,6", PROFINET | Interfaz hombre-máquina (HMI) avanzada estándar con plataforma unificada |
| 6AV2128-3MB06-0AX1 | MTP1200 Unified Comfort, pantalla multitáctil de 12,1". | Interfaz hombre-máquina (HMI) compacta y avanzada, compatible con TP1200. |
| 6AV2128-3QB36-0AX1 | MTP1500 Confort Unificado Neutral (sin la marca Siemens) | Aplicaciones OEM que requieren paneles sin marca |
| 6AV2128-3QB27-1BX0 | MTP1500 Confort Unificado PRO (IP65, para montaje en máquina) | Montaje directo de la máquina sin armario |
| 6AV2128-3QB40-0AX0 | MTP1500 Confort Unificado Higiénico (IP69, acero inoxidable 316L) | Industrias alimentaria, de bebidas y farmacéutica |
| 6AV2124-0QC02-0AX1 | TP1500 Comfort (predecesor) | Instalaciones existentes de paneles de confort |
| 6AV2128-3UB06-0AX1 | MTP1900 Unified Comfort, 18,5" | Requisitos de pantalla más grandes |
P1: ¿Cuál es la diferencia entre el Panel de Confort Unificado y el Panel de Confort anterior?
El Panel de confort unificado ejecuta el nuevo SIMATIC Industrial OS y está configurado con WinCC Unificado (Portal TIA), que ofrece Compatibilidad con HTML5/JavaScript, Gráficos vectoriales SVG, multitáctil, Funcionalidad del cliente web, y Integración de Industrial Edge. El mayor Panel de confort Se utilizó Windows CE y WinCC Comfort/Advanced. Los proyectos no se pueden migrar directamente.—La configuración debe modernizarse para la plataforma unificada. .
P2: ¿Puedo reemplazar un TP1500 Comfort con este MTP1500 Unified Comfort sin cambiar el recorte del panel?
No. Las dimensiones del recorte de montaje tienen cambió entre el TP1500 Comfort y el MTP1500 Unified Comfort. Un marco adaptador es necesario conservar el recorte existente. Para los modelos de 7" y 12", los recortes son idénticos, pero para los de 15" y mayores, es necesario el marco adaptador. .
P3: ¿Cuáles son las capacidades de comunicación de este panel?
Las características del MTP1500 Unified Comfort incluyen: 2 puertos PROFINET con un interruptor integrado, 1 puerto Gigabit Ethernet, y 1 interfaz RS-422/485. Es compatible TCP/IP, DHCP, SNMP, DCP, LLDP, y MRP (Protocolo de redundancia de medios) para redes con topología de anillo. El integrado cliente web Permite el acceso remoto desde cualquier navegador HTML5 en la red. .
P4: ¿Qué software de programación se requiere para este panel?
El panel se configura mediante WinCC Unified Comfort V16 o superior dentro Portal TIAEl proyecto de ingeniería se crea en el mismo entorno TIA Portal que el programa PLC, lo que permite una integración perfecta de las etiquetas con los controladores SIMATIC S7-1200 y S7-1500. .
P5: ¿Este panel es compatible con Industrial Edge y el mantenimiento predictivo?
Sí. El panel de confort unificado se integra con Siemens Industrial EdgeEsto permite el análisis de datos locales, paneles personalizados y aplicaciones de mantenimiento predictivo. Además, permite ejecutar aplicaciones perimetrales directamente en la interfaz hombre-máquina (HMI) o junto a ella para obtener información avanzada sobre los procesos sin necesidad de hardware adicional.
