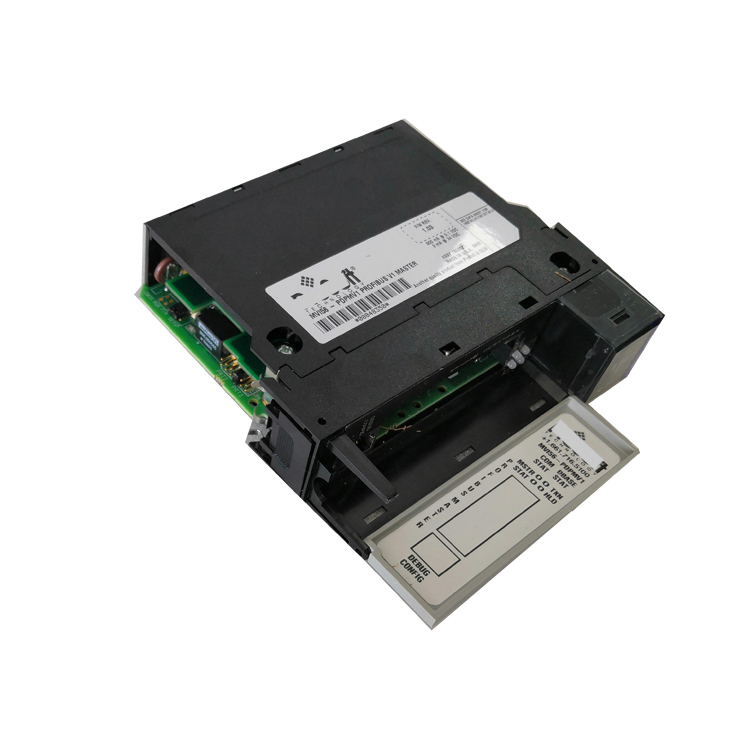

PROSOFT MVI56-MNET Modbus TCP/IP Communication Module, Front View, ControlLogix Platform, Ethernet Gateway
The PROSOFT MVI56-MNET communication module is installed in a ControlLogix rack and works with the 1756 backplane.

Módulo de comunicación Modbus TCP/IP PROSOFT MVI56-MNET

El PROSOFT MVI56-MNET Es un módulo de puerta de enlace de red de alto rendimiento diseñado por ProSoft Technology para la plataforma ControlLogix de Rockwell Automation. Su función principal es conectar sin problemas los procesadores ControlLogix con dispositivos de terceros que admiten el protocolo Modbus TCP/IP, como variadores de frecuencia, instrumentos inteligentes y sistemas SCADA, lo que permite un intercambio de datos eficiente entre buses de campo industriales y redes de información de nivel superior a través de interfaces Ethernet estándar.

  • Número de artículo :

    MVI56-MNET

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    USA

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.5KG

  •

    Descripción general del producto: Módulo de comunicación Modbus TCP/IP PROSOFT MVI56-MNET

    PROSOFT MVI56-MNET La función Remote Chassis permite que los controladores de automatización programables (PAC) ControlLogix de Rockwell Automation se conecten fácilmente con múltiples instrumentos y dispositivos compatibles con el servidor Modbus TCP/IP.

    Nombre de la marca:PROSOFT

    Número de modelo:MVI56-MNET

    Estado: 100% nuevo y original

    Plazo de entrega: 3-5 días

    Garantía: 1 año



    Especificaciones clave

    ArtículoEspecificaciones / Características
    Protocolo de comunicaciónModbus TCP/IP, compatible con modos de cliente y servidor simultáneos.
    Interfaz Ethernet1 puerto RJ45 10/100Base-T (con detección automática de cruce)
    Capacidad de conexiónAdmite hasta 30 clientes + 10 servidores (o 32 conexiones TCP simultáneas)
    Capacidad de datosArriba a 10.000 Registros de 16 bits, mapeo configurable por el usuario.
    Plataforma del sistemaCompatible con Rockwell Automation ControlLogix (1756) placa base; diseño de ranura única
    Requisitos de energíaAlimentación desde el panel posterior: 800 mA a 5 V CC / 3 mA a 24 V CC
    Temperatura de funcionamiento0°C ~ 60°C (versión estándar)
    DiagnósticoIndicadores LED de estado integrados; configuración



    Características y ventajas principales



    • Potente capacidad de conexión múltiple y gestión de datos. – La característica más destacada del módulo es su capacidad de operar en Modos cliente y servidor simultáneamentePuede sondear activamente hasta 30 dispositivos Modbus como cliente, al mismo tiempo que actúa como servidor para que otros sistemas accedan. Gran espacio de registro (10.000 palabras) Satisface las necesidades de adquisición de datos de sistemas de automatización de tamaño mediano a grande.

    • Integración perfecta y fácil mantenimiento – Como un módulo de una sola ranuraSe conecta directamente al chasis ControlLogix para una integración perfecta del plano posterior, eliminando la necesidad de hardware de puerta de enlace externo. ProSoft Configuration Builder (PCB) El software gráfico permite la configuración de parámetros de comunicación sin codificación compleja. El módulo también cuenta con un integrado Servidor web para la monitorización remota y el diagnóstico de fallos, simplificando el mantenimiento.

    • Diseño de alta fiabilidad y grado industrial. – Construido con componentes de grado industrialEl módulo ofrece resistencia a EMI y vibraciones, con un rango de temperatura de funcionamiento de 0 a 60 °C, lo que garantiza un funcionamiento estable en entornos industriales con alto nivel de ruido. También admite Tecnología CIPconnect, garantizando la compatibilidad con redes EtherNet/IP y ControlNet.

    Aplicaciones típicas

    El MVI56-MNET se utiliza ampliamente en aplicaciones que requieren la integración entre sistemas ControlLogix y dispositivos Modbus TCP/IP, tales como:



    • Fabricación – Conexión de variadores de frecuencia, servomotores y controladores de robots para el control automatizado de líneas de producción.

    • Gestión energética – Conectar contadores inteligentes y terminales de monitorización de energía para la adquisición de datos energéticos en tiempo real.

    • Control de procesos – En las industrias del petróleo y el gas, química y metalúrgica, se conectan sensores, actuadores y PLC de terceros (por ejemplo, S7, Modicon) para la adquisición de datos de diferentes proveedores y un control unificado.

    • Infraestructura – En el tratamiento de agua y la automatización de edificios, integrando sistemas de climatización, iluminación y seguridad para una gestión más inteligente.



    Ejemplos típicos de topología de red



    GuiónDescripción de la topología
    Integración a pequeña escalaEl MVI56-MNET actúa como cliente, conectándose a 1 o 2 variadores de frecuencia o instrumentos inteligentes.
    Integración a mediana escalaEl módulo funciona simultáneamente como cliente y servidor, consultando múltiples dispositivos Modbus y, al mismo tiempo, proporcionando datos a los sistemas SCADA de nivel superior.
    Red a gran escalaFunciona como una puerta de enlace de datos centralizada, conectándose a hasta 30 dispositivos esclavos Modbus, agregando datos y enviándolos al procesador ControlLogix, al tiempo que se integra con sistemas de nivel superior (por ejemplo, Wonderware, WinCC) para una monitorización y un control unificados.
