El ProSoft MVI56-MBP es un potente módulo de interfaz de red Modbus Plus de doble puerto diseñado para el Rockwell Automation ControlLogix plataforma. Este módulo de una sola ranura, compatible con el plano posterior, permite una integración perfecta entre los procesadores ControlLogix y las redes Modbus Plus, cerrando la brecha entre los sistemas de control Allen-Bradley y los PLC Modicon u otros dispositivos compatibles con Modbus Plus. .
El módulo funciona como un par en la red Modbus Plus mientras actúa como un módulo de entrada/salida para el backplane de ControlLogix. diseño de doble puerto y Espacio de registro de 4000 palabras Proporcionar capacidades de intercambio de datos robustas y de alta velocidad para aplicaciones exigentes de automatización industrial.
Número de artículo :
MVI56-MBPPedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
USAPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
1.5kgDescripción de los productos
Módulo de comunicación de doble puerto Modbus Plus ProSoft MVI56-MBP
Pasarela Modbus Plus de alto rendimiento para procesadores ControlLogix
| Número de modelo | MVI56-MBP |
| Lugar de origen | EE.UU |
| Dimensión/Peso | 1,5 kg |
| Condición | nuevo y original |
| Garantía | 1 año |
| Términos de envío | DHL Fedex TNT EMS UPS |
| Pago | TT / Western Union |
| El tiempo de entrega | 3-5 días |
| Servicio | Servicio en línea las 24 horas |
Puertos Modbus Plus duales: Dos conectores hembra DB9 proporcionan conectividad de red redundante o dual para una mayor fiabilidad y flexibilidad.
Funcionalidad maestro-esclavo: Admite los modos maestro y esclavo, lo que permite la conectividad punto a punto con procesadores Modicon y otros dispositivos Modbus Plus, como variadores, relés y monitores de potencia.
Espacio de registro de 4000 palabras: Una amplia base de datos interna permite un intercambio de datos eficiente entre el procesador ControlLogix y la red Modbus Plus.
Transferencia de datos asíncrona: La transferencia de datos desde el procesador ControlLogix es asíncrona con respecto a las acciones de la red Modbus Plus, lo que optimiza el rendimiento general del sistema.
Intercambio global de datos: Intercambia activamente datos globales de entrada/salida (máximo 32 palabras por nodo), dando prioridad a estos tipos de datos para la transferencia de datos de control a alta velocidad.
Soporte integral al mando: Hasta 100 comandos maestros configurables con capacidades de sondeo condicional y continuo.
Configuración flexible: Direccionamiento de nodos configurable por software (1-64), tamaños de datos globales y asignación de memoria.
Fiabilidad de grado industrial: Amplio rango de temperatura de funcionamiento (de 0 °C a 60 °C), tolerancia a golpes de 30 g y robusta construcción de aluminio.
Fácil integración: Compatible con placa base 1756 de una sola ranura; incluye un archivo de lógica de escalera de ejemplo y es compatible con RSLogix 5000/Studio 5000.
Herramientas de diagnóstico: Puerto de configuración/depuración integrado e indicadores LED de estado para el estado del módulo, la transferencia del plano posterior y la actividad serial.
| Categoría | Especificación |
|---|---|
| Fabricante | Tecnología ProSoft |
| Número de modelo | MVI56-MBP |
| Tipo de producto | Módulo de interfaz de red Modbus Plus de doble puerto |
| Plataforma | Rockwell Automation ControlLogix (chasis 1756) |
| Requisito de espacio | 1 ranura individual |
| Parámetro | Detalle |
|---|---|
| Protocolo | Modbus Plus |
| Puertos de comunicación | 2 conectores DB9 hembra (conectores Modbus Plus estándar) |
| Conectores Modbus Plus | Dos conectores DB9 hembra estándar Modbus Plus |
| Puerto de depuración/configuración | 1 conector RJ45 (RS-232) con cable DB-9M suministrado. |
| Tasa de baudios | 57.600 bps (fijo) |
| Formato de datos | 1 Inicio, 8 Datos, Sin Paridad, 1 Parada |
| Parámetro | Detalle |
|---|---|
| Compatibilidad con listas de comandos | Hasta 200 comandos |
| Códigos de función compatibles (maestro) | 3, 16 |
| Tipos de encuestas | Sondeo condicional y continuo de listas de comandos |
| Comandos de evento | Comandos de escritura de bits y registros controlados por eventos (lógica de escalera controlada) |
| Soporte de transmisión | Admite el envío de comandos de difusión. |
| Manejo de errores | Los códigos de error del estado de comunicación se devuelven a la lógica de escalera por comando. |
| Parámetro | Detalle |
|---|---|
| Códigos de función compatibles (esclavo) | 1, 2, 3, 4, 5, 6, 15, 16 |
| Soporte de transmisión | Admite comandos de difusión desde el host. |
| Informe de errores | Los códigos de error de comunicación devueltos a la lógica de escalera |
| Parámetro | Detalle |
|---|---|
| Datos globales | Máximo 32 palabras por nodo |
| Datos globales de salida | Máximo 32 palabras por nodo |
| Prioridad | Transferencia de datos de alta prioridad para datos de control |
| Parámetro | Detalle |
|---|---|
| Corriente del plano posterior (5 V CC) | 800 mA |
| Corriente del plano posterior (24 V CC) | 3 mA |
| Temperatura de funcionamiento | De 0 °C a 60 °C (de 32 °F a 140 °F) |
| Temperatura de almacenamiento | -40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa | Del 5% al 95% (sin condensación) |
| Choque (Operacional) | 30 g |
| Shock (no operativo) | 50 g |
| Vibración | 5 g de 10 a 150 Hz |
| Indicadores LED | Estado del módulo, estado de transferencia del plano posterior, estado de la aplicación, actividad serial |
| Peso | Aprox. 0,28 - 0,63 kg |
| Parámetro | Detalle |
|---|---|
| Dirección del nodo | De 1 a 64 (configurable por software) |
| Soporte de enrutamiento | Enrutamiento Modbus Plus en sus 5 niveles |
| Número máximo de palabras leídas/escritas | 100 palabras |
| Transferencia de datos del módulo | De 0 a 4.000 palabras |
El módulo MVI56-MBP se utiliza en una amplia gama de sectores industriales que requieren conectividad Modbus Plus. :
| Industria | Solicitud |
|---|---|
| Automotor | Control de líneas de producción con sistemas mixtos Modicon y ControlLogix. |
| Procesamiento de alimentos | Integración del control de procesos entre diferentes plataformas PLC |
| Minería | Sistemas de control de manipulación y transporte de materiales |
| Petróleo y gas | Supervisión de oleoductos y control de plataformas marinas |
| Pulpa y papel | Control de procesos integrado con dispositivos Modbus Plus heredados |
| Agua/Aguas residuales | Integración del sistema SCADA en la estación de bombeo y la planta de tratamiento |

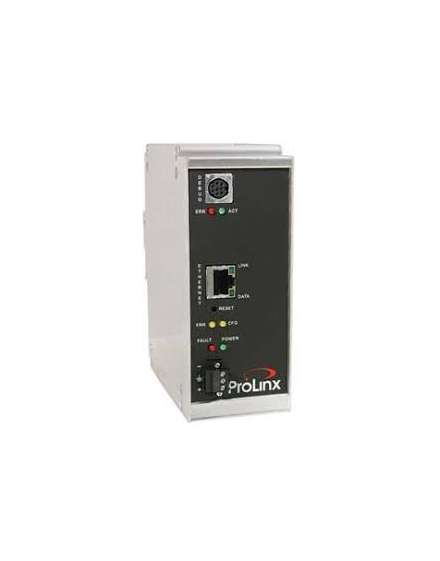

El ProSoft 5201-MNET-MCM es un Puerta de enlace Modbus TCP/IP a Modbus Maestro/Esclavo De la familia ProLinx, diseñada para conectar sin problemas redes Modbus TCP/IP basadas en Ethernet con dispositivos serie Modbus heredados.

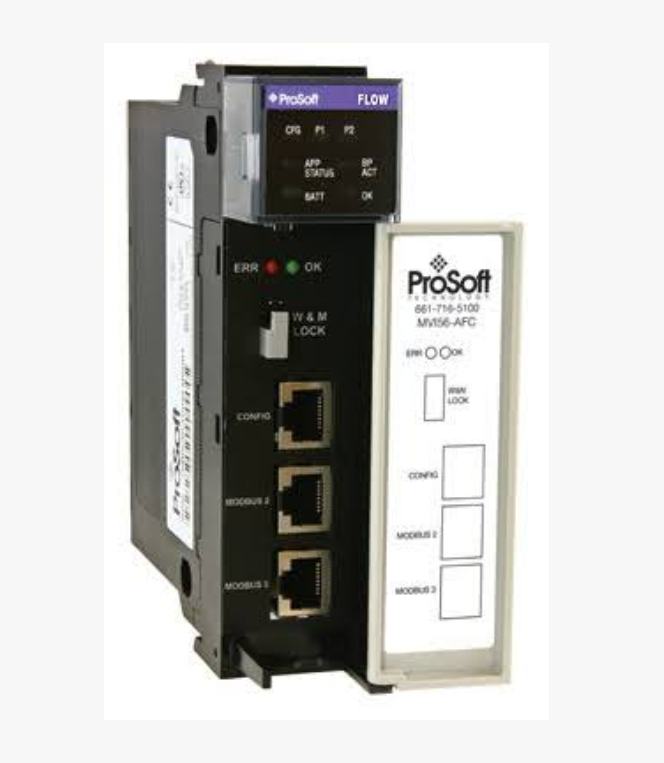

El MVI56-AFC Es un módulo informático para el análisis de flujo de líquidos y gases, integrado en el rack, para la plataforma ControlLogix de Rockwell Automation. Descarga los cálculos complejos de flujo del PLC y es compatible con los estándares AGA 3, 7, 8 y API MPMS para la medición de hidrocarburos.
El ProSoft MVI56-DFCM Es un módulo de comunicación serial maestro/esclavo DF1 para la plataforma ControlLogix de Rockwell Automation. Permite una integración perfecta entre los procesadores ControlLogix y los dispositivos compatibles con DF1, lo que permite que el sistema funcione como submaestro o esclavo SCADA en una red DF1.
El ProSoft MVI56-DH485 Es un módulo de comunicación DH-485 para la plataforma ControlLogix de Rockwell Automation. Proporciona una interfaz de alta velocidad entre los procesadores ControlLogix y las redes DH-485, lo que permite una integración perfecta con los PLC de Rockwell Automation anteriores (como el SLC 5/03) y otros dispositivos finales compatibles con DH-485.

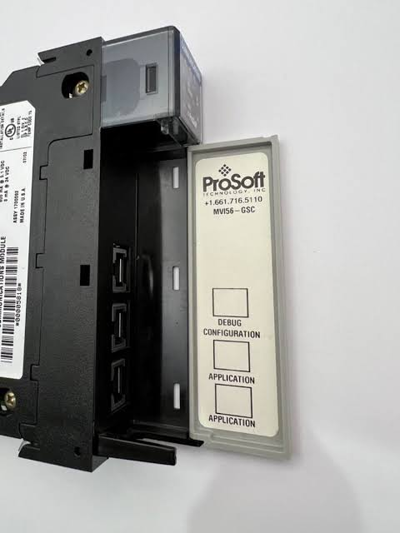

El ProSoft MVI56-GSC Es un módulo genérico de comunicación serie ASCII para la plataforma ControlLogix de Rockwell Automation. Añade dos puertos serie totalmente configurables que permiten al procesador ControlLogix comunicarse con dispositivos basados en ASCII, como escáneres de códigos de barras, básculas, impresoras e instrumentos serie antiguos, sin consumir el puerto frontal del procesador ni su valioso tiempo de procesamiento.

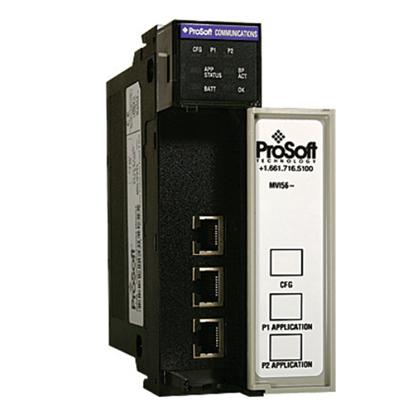

El ProSoft MVI56-MCM Es un módulo de comunicación Modbus Maestro/Esclavo para la plataforma ControlLogix de Rockwell Automation. Actúa como puerta de enlace entre el bus de ControlLogix y los dispositivos compatibles con Modbus, lo que permite un intercambio de datos fluido con instrumentos, variadores y sistemas SCADA.
