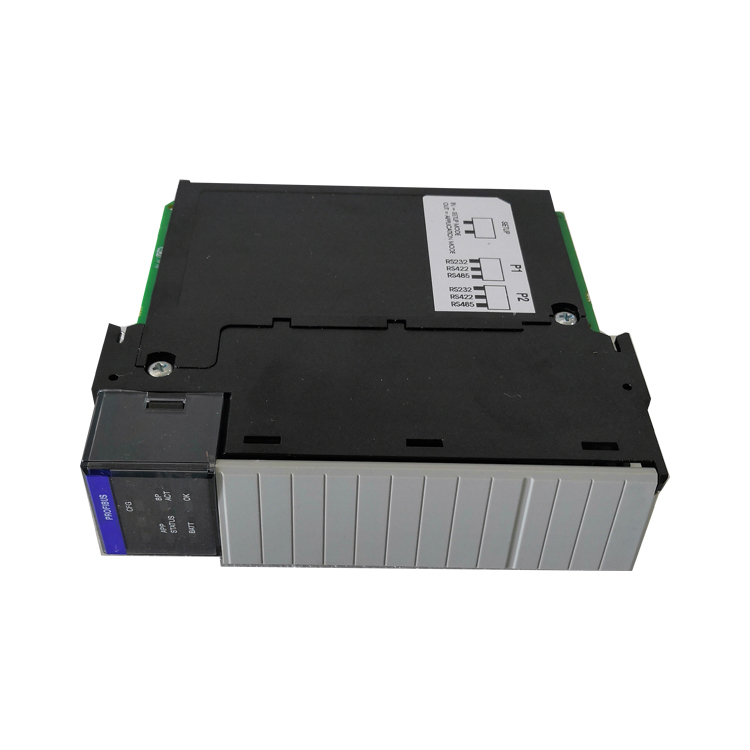

El ProSoft MVI56-MNETR es un módulo de comunicación Modbus TCP/IP diseñado específicamente para aplicaciones de chasis remoto en la plataforma Rockwell Automation ControlLogix. Lo que distingue a este módulo de los módulos MVI56 estándar es su tamaño de imagen de datos de E/S reducidoque optimiza el uso del ancho de banda en redes de control de procesos como ControlNet o EtherNet/IP..
Este módulo de una sola ranura, compatible con la placa base, proporciona una potente conexión entre los procesadores ControlLogix y las redes Modbus TCP/IP, lo que permite un intercambio de datos sin interrupciones con una amplia gama de dispositivos compatibles con Modbus, incluidos los PAC Modicon, instrumentos y otros servidores y clientes Modbus TCP/IP.
Número de artículo :
MVI56-MNETRPedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
USAPuerto marítimo :
Wuhan, Hubei,ChinaPlazo de entrega :
3-5daysPeso :
3.5kgDescripción de los productos
Módulo de comunicación Modbus TCP/IP ProSoft MVI56-MNETR (Chasis remoto)
Módulo de bloque de datos reducido para racks ControlLogix remotos
| Número de modelo | MVI56-MNETR |
| Lugar de origen | EE.UU |
| Dimensión/Peso | 3,5 kg |
| Condición | nuevo y original |
| Garantía | 1 año |
| Términos de envío | DHL Fedex TNT EMS UPS |
| Pago | TT / Western Union |
| El tiempo de entrega | 3-5 días |
| Servicio | Servicio en línea las 24 horas |
Optimizado para chasis remoto: Utiliza un tamaño de imagen de E/S reducido (42 palabras de entrada / 42 palabras de salida) para minimizar el uso de ancho de banda en redes ControlNet y EtherNet/IP, lo que lo hace ideal para instalaciones remotas en racks.
Compatibilidad con cliente/servidor Modbus TCP/IP: Admite los modos Cliente (Maestro) y Servidor (Esclavo), lo que proporciona flexibilidad para diversas aplicaciones Modbus TCP/IP.
RSLogix 5000 Integrado: La comunicación del módulo se integra en RSLogix 5000/Studio 5000 mediante instrucciones complementarias (AOI) de ejemplo o lógica de escalera; no se requiere software de programación adicional.
Memoria de datos grande: Admite el almacenamiento y la transferencia de hasta 5000 registros de 16 bits entre el módulo y el procesador ControlLogix, con asignación de memoria definible por el usuario.
Diagnóstico integrado: Cuenta con una pantalla LED alfanumérica de 4 caracteres que muestra el estado del módulo, la dirección IP, la configuración del puerto y la información de error en lenguaje sencillo, sin códigos crípticos que descifrar.
Puerto de configuración Ethernet: Puerto Ethernet de 10/100 Mbps con detección automática de cruce para la configuración y el diagnóstico del módulo mediante ProSoft Configuration Builder (PCB).
CIPconnect™ habilitado: Permite la configuración remota y el acceso de diagnóstico a través de múltiples redes EtherNet/IP y ControlNet interconectadas mediante los módulos Rockwell Automation 1756-ENxT y 1756-CNB.
Construcción de grado industrial: Diseñado para entornos industriales exigentes con un amplio rango de temperatura de funcionamiento y una robusta tolerancia a golpes y vibraciones.
Soporte del módulo de personalidad: La tarjeta Compact Flash de grado industrial opcional almacena la configuración de la red y del módulo, lo que permite un reemplazo rápido en campo mediante la transferencia de la tarjeta CF.
| Categoría | Especificación |
|---|---|
| Fabricante | Tecnología ProSoft |
| Número de modelo | MVI56-MNETR |
| Tipo de producto | Módulo de comunicación Modbus TCP/IP con bloque de datos reducido |
| Plataforma | Rockwell Automation ControlLogix (chasis 1756) |
| Requisito de espacio | 1 ranura individual |
| Compatibilidad | Aplicaciones de chasis remoto / ControlNet / EtherNet/IP |
| Parámetro | Detalle |
|---|---|
| Protocolo | Modbus TCP/IP (Cliente y Servidor) |
| Interfaz Ethernet | 1 puerto RJ45 de 10/100 Mbps con detección de cruce automático |
| Códigos de función Modbus compatibles | Funciones Modbus estándar, incluyendo 1, 2, 3, 4, 5, 6, 8, 15, 16 |
| Memoria de datos | Hasta 5000 registros de 16 bits, mapeo definible por el usuario. |
| Compatibilidad con coma flotante | Configurable, incluyendo formatos Enron/Daniel. |
| Parámetro | Detalle |
|---|---|
| Tamaño de la imagen de entrada | 42 palabras (reducido de las 250 palabras de los módulos MVI56 estándar) |
| Tamaño de la imagen de salida | 42 palabras (reducidas de las 248 palabras de los módulos MVI56 estándar) |
| Parámetro | Detalle |
|---|---|
| Corriente del plano posterior (5 V CC) | 800 mA |
| Corriente del plano posterior (24 V CC) | 3 mA |
| Parámetro | Detalle |
|---|---|
| Temperatura de funcionamiento | De 0 °C a +60 °C (de 32 °F a 140 °F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a 185°F) |
| Humedad relativa | Del 5% al 95% (sin condensación) |
| Choque (Operacional) | 30 g |
| Shock (no operativo) | 50 g |
| Vibración | 5 g de 10 Hz a 150 Hz |
| Clasificación de protección | IP20 |
| Proceso de dar un título | Clasificación |
|---|---|
| ATEX | II 3 G EEx nA IIC T6 |
| cULus | Clase I, División 2, Grupos A, B, C, D; Código temporal T6 |
| CE | Obediente |
| RoHS | Obediente |
| CSA | Obediente |
Comprender la diferencia entre estos módulos es fundamental para seleccionar la solución adecuada:
| Característica | MVI56-MNET | MVI56-MNETR |
|---|---|---|
| Tamaño de la imagen de E/S (Entrada) | 250 palabras | 42 palabras |
| Tamaño de la imagen de E/S (Salida) | 248 palabras | 42 palabras |
| Mejor aplicación | Instalaciones de chasis locales | Chasis remoto / redes con ancho de banda limitado |
| Idoneidad del rack remoto | Puede exceder el ancho de banda de ControlNet | Optimizado para su uso en rack remoto. |
Ventaja clave de MNETR: El tamaño reducido de la imagen de E/S consume mucho menos ancho de banda en redes de control de procesos como ControlNet o EtherNet/IP. Esto convierte al MVI56-MNETR en la opción preferida para instalaciones remotas en rack donde el ancho de banda de la red es un recurso crítico.
Al utilizar ControlNet para acceder a un chasis ControlLogix remoto, las limitaciones de ancho de banda de E/S pueden convertirse en un problema importante. Los módulos MVI56 estándar requieren 250 palabras de entrada y 248 palabras de salida, una carga de datos que puede exceder el ancho de banda disponible de ControlNet, dependiendo de otros módulos en el chasis..
El MVI56-MNETR aborda este desafío con su diseño de bloque de datos reducido:
| Componente | Estándar MVI56 | MVI56-MNETR |
|---|---|---|
| Palabras de entrada | 250 | 42 |
| Palabras de salida | 248 | 42 |
| Uso del ancho de banda | Alto | Reducido en aproximadamente un 83% |
El módulo utiliza un RPI (Intervalo de Paquetes Solicitados) de 5 ms como valor inicial adecuado, configurable de 0,2 a 780,0 ms según los requisitos de la aplicación.
El MVI56-MNETR es ideal para la integración Modbus TCP/IP en aplicaciones de chasis remoto:
| Industria | Solicitud |
|---|---|
| Petróleo y gas | Conexión de dispositivos Modbus TCP/IP a ControlLogix en armarios de control de cabezales de pozo y tuberías remotos. |
| Fabricación | Racks de E/S remotos en grandes plantas donde se debe conservar el ancho de banda de ControlNet. |
| Agua/Aguas residuales | Sistemas SCADA distribuidos con ControlLogix en estaciones de bombeo remotas |
| Procesamiento de alimentos | Integración con instrumentación compatible con Modbus en líneas de producción |
| Pulpa y papel | Conexión de variadores e instrumentos Modbus TCP/IP en armarios de control remoto |
| Automotor | Sistemas de automatización de fábricas con racks ControlLogix distribuidos. |
