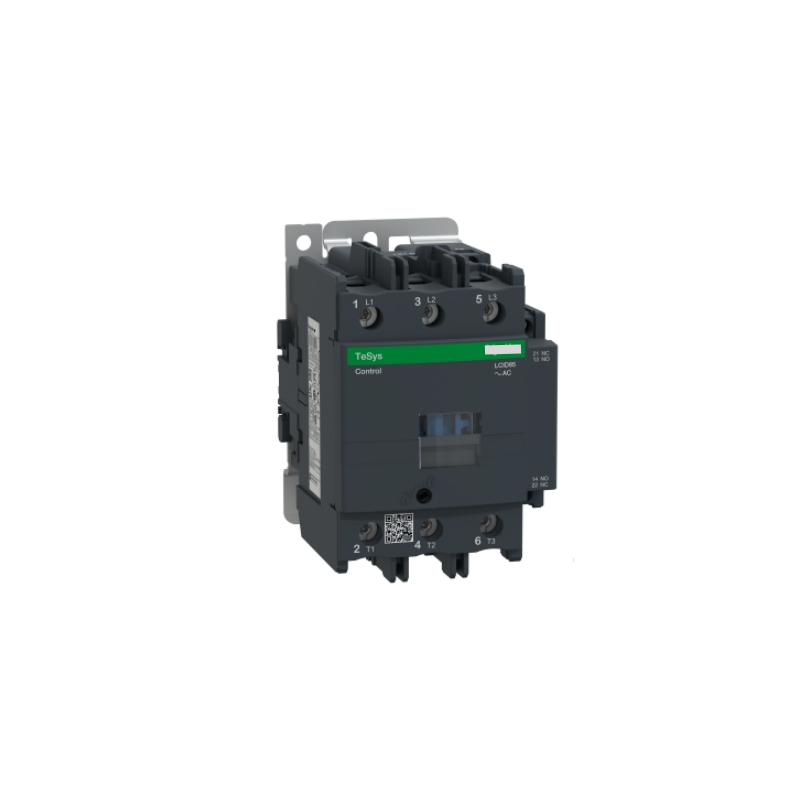

Schneider LC1D95M7C TeSys D 3-pole AC contactor 95A AC220V 50/60Hz 45kW 1NO+1NC Motor Control Schneider Spare Parts
LC1D95M7C contactor: Main contacts and coil terminals, screw connection, 1NO+1NC auxiliary contacts.
TeSys D LC1D95M7C 45kW Motor Starter, Power Switch, Industrial Automation Spare Parts

Contactor IEC TeSys D LC1D95M7C de Schneider Electric

El Schneider Electric LC1D95M7C Es un contactor de alta potencia, de 3 polos (3NO) y controlado por CA, perteneciente a la serie D de TeSys. Diseñado para aplicaciones exigentes de control de motores y conmutación de potencia, tiene una capacidad nominal de 95 A (AC-3) y cuenta con una bobina de 220 V CA, 50/60 Hz. Este contactor ofrece un rendimiento robusto para maquinaria industrial de servicio pesado, con una larga vida útil y cumplimiento de las principales normas internacionales.

  • Número de artículo :

    LC1D95M7C

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    China

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5days

  • Peso :

    1.61kg

  • Características principales



    CaracterísticaDescripción
    Clasificación de alta corrienteCorriente operativa nominal de 95 A (AC-3 a ≤440 V) y 125 A (AC-1 a ≤440 V)
    Alta potencia del motorCapaz de controlar motores de hasta 55 kW a 500 V y hasta 60 CV a 460/480 V.
    Auxiliares integradosContactos auxiliares integrados 1 NO + 1 NC (con contacto espejo NC) para una mejor retroalimentación del circuito.
    Bobina de CACircuito de control de 220 V, 50/60 Hz con alta corriente de arranque de 245 VA y bajo consumo de mantenimiento de 26 VA.
    Larga durabilidad4 millones de ciclos mecánicos y hasta 1,2 millones de ciclos eléctricos (AC-3)
    Cubierta protectoraIncluye una funda protectora para mayor seguridad.
    Construcción robusta127 mm de ancho, diseño robusto con terminales de abrazadera de tornillo para circuitos de alimentación de hasta 50 mm².
    Múltiples estándaresCumple con las normas IEC, UL, CSA, CCC, UKCA y CE, con un nivel de fiabilidad de seguridad B10d = 1,3 millones de ciclos.

    Especificaciones técnicas

    Características principales



    ParámetroEspecificación
    FabricanteSchneider Electric
    RangoTeSys Deca / TeSys D
    Tipo de productoContactor
    Nombre corto del dispositivoLC1D
    SolicitudControl del motor, carga resistiva
    Categorías de utilizaciónAC-1, AC-3, AC-3e, AC-4
    Descripción de los postes3P (3 NO)

    Calificaciones operativas



    ParámetroEspecificación
    [Ue] Tensión nominal de funcionamiento≤ 690 V CA 25...400 Hz; ≤ 300 V CC
    [Ie] Corriente operativa nominal95 A (AC-3, ≤440 V, <60°C)
    125 A (AC-1, ≤690 V, <60°C)
    [Uc] Voltaje del circuito de control220 V CA 50/60 Hz
    Potencia del motor (kW) - CA-345 kW (380-440 V)
    55 kW (500 V)
    45 kW (660-690 V)
    Potencia del motor (HP) - AC-360 CV (460/480 V)
    60 CV (575/600 V)
    [Ith] Corriente térmica convencional de aire libre125 A (circuito de alimentación), 10 A (circuito de señalización)

    Especificaciones de control y bobina



    ParámetroEspecificación
    Tipo de circuito de controlCorriente alterna a 50/60 Hz
    Tecnología de bobinasSin módulo supresor incorporado
    Límites de voltaje del circuito de controlOperacional: 0,8...1,1 Uc (50 Hz); 0,85...1,1 Uc (60 Hz)
    Límites de tensión de desconexión0,3...0,6 Uc
    Potencia de arranque (VA)245 VA a 50/60 Hz, cosφ 0,75
    Consumo de energía en retención (VA)26 VA a 50/60 Hz, cosφ 0,3
    Disipación de calor6...10 W a 50/60 Hz
    Disipación de potencia por polo12,5 W (AC-1), 7,2 W (AC-3)

    Durabilidad y conmutación



    ParámetroEspecificación
    Durabilidad mecánica4 Mciclos
    Durabilidad eléctrica (AC-3)1,2 Mciclos a 95 A, ≤440 V
    Durabilidad eléctrica (AC-1)1,3 Mciclos a 125 A
    Velocidad máxima de funcionamiento3600 ciclos/hora a 60 °C
    Hora de cierre20...35 ms
    Horario de apertura6...20 ms
    Tensión nominal de resistencia al impulso8 kV (IEC 60947)
    Tensión de aislamiento nominal1000 V (IEC 60947-4-1)

    Protección contra cortocircuitos



    ParámetroEspecificación
    Capacidad de fabricación nominal1100 A a 440 V
    Capacidad de rotura nominal1100 A a 440 V
    Clasificación del fusible asociada (Tipo 1)200 A gG a ≤ 690 V
    Clasificación del fusible asociada (Tipo 2)160 A gG a ≤ 690 V
    Resistencia a corto plazo (Icw)1100 A (1 s), 800 A (10 s), 400 A (1 min)

    Especificaciones mecánicas



    ParámetroEspecificación
    Ancho85 mm
    Altura127 mm
    Profundidad130 mm
    Peso neto~1,588 kg
    Modo de montajeCarril DIN, Base (Tornillo)
    Conexiones del circuito de alimentaciónAbrazadera de tornillo: 4-50 mm² (flexible) o barra colectora de 3x16 mm
    Conexiones del circuito de controlAbrazadera de tornillo: 1-4 mm²

    Medio ambiente y certificaciones



    ParámetroEspecificación
    Temperatura ambiente de funcionamiento-40…60 °C (reducción de temperatura hasta 70 °C)
    Temperatura de almacenamiento-60…80 °C
    Altitud operativaHasta 3000 m sin reducción de potencia.
    Grado de protección IPIP20 (cara frontal) / IP2X (IEC 60529)
    Categoría de sobretensiónIII
    Grado de contaminación3
    Certificaciones de productosCCC, CE, UKCA, CSA, UL
    Nivel de fiabilidad de seguridadB10d = 1,3 millones de ciclos (carga nominal, EN/ISO 13849-1)
    Estado RoHSLa información puede variar; verifique con el proveedor.

    Aplicaciones

    El LC1D95M7C es un contactor de alta potencia adecuado para aplicaciones industriales pesadas:

    • Control del motorArranque, parada y conmutación de grandes motores de CA en compresores, bombas, ventiladores y maquinaria pesada.

    • Conmutación de potenciaConmutación de cargas resistivas e inductivas en paneles de control industrial.

    • Maquinaria pesadaEquipos de minería, sistemas de transporte, trituradoras y extrusoras.

    • Sistemas de climatizaciónEquipos de climatización (HVAC) comerciales e industriales de gran tamaño.

    • Construcción de panelesIntegración en centros de control de motores (MCC) para control distribuido.

    Beneficios



    BeneficioDescripción
    Rendimiento de alta resistenciaLa clasificación AC-3 de 95 A admite grandes cargas de motor de hasta 55 kW, lo que la hace adecuada para entornos industriales exigentes.
    Larga vida útil4 millones de ciclos mecánicos y 1,2 millones de ciclos eléctricos garantizan un funcionamiento fiable durante años de servicio.
    Tecnología de bobina confiableEl bajo consumo de energía de tan solo 26 VA reduce el desperdicio de energía y la generación de calor.
    Auxiliares integradosLos contactos auxiliares integrados 1NO+1NC (con contacto espejo según IEC 60947-4-1) eliminan los costos de accesorios adicionales.
    Listo para la seguridadEl contacto de espejo NC permite la retroalimentación del circuito de seguridad según las normas ISO 13849-1.

    Notas importantes

    • El LC1D95M7C forma parte de la Serie D de TeSys con una bobina de CA estándar

    • "M7" En el número de pieza se indica el voltaje de la bobina de 220 V CA.

    • El contactor incluye un cubierta protectora para seguridad frontal IP20

    • Para protección contra sobrecarga, combine con un Relé de sobrecarga térmica TeSys LRD en el rango apropiado

    • El contactor contiene Sin módulo supresor de sobretensiones incorporado; puede ser necesaria la supresión externa para ciertas aplicaciones.

    • Para aplicaciones de alta corriente de irrupción, verifique la coordinación de tipo 2 utilizando fusibles gG de 160 A.

    Preguntas frecuentes

    P1: ¿Cuál es la corriente nominal del LC1D95M7C?

    A: La corriente operativa nominal es 95 A en la categoría de utilización AC-3 (arranque de motor) y 125 A en la categoría AC-1 (cargas resistivas) a ≤440V y <60°C .

    P2: ¿Cuál es la potencia máxima del motor que puede controlar el LC1D95M7C?

    A: En 380-440 V CA en la categoría AC-3, puede controlar motores de hasta 45 kW. A 500 V CA, puede controlar hasta 55 kWEn las clasificaciones HP, maneja hasta 60 CV a 460/480 V .

    P3: ¿Qué voltaje de bobina requiere el LC1D95M7C?

    A: El contactor funciona con un 220 V CA 50/60 Hz circuito de control. La "M7" en el número de pieza indica este voltaje de bobina .

    P4: ¿El LC1D95M7C tiene contactos auxiliares incorporados?

    A: Sí, viene con 1 contacto auxiliar abierto (NO) + 1 contacto auxiliar cerrado (NC) integrados.El contacto de NC es un contacto espejo Certificado para aplicaciones de retroalimentación de seguridad (según IEC 60947-4-1). .

    P5: ¿Cuál es la resistencia eléctrica de este contactor?

    A: La durabilidad eléctrica es 1,2 millones de ciclos en operación AC-3 de 95 A y 1,3 millones de ciclos en funcionamiento a 125 A CA-1 .

    P6: ¿El contactor tiene un supresor de sobretensiones incorporado?

    A: No, este modelo viene sin un módulo supresor de sobretensiones incorporadoDependiendo de su aplicación, puede ser necesario un sistema externo de supresión de sobretensiones. .

    P7: ¿Qué certificaciones tiene este producto?

    A: Contiene CCC, CE, UKCA, CSA y UL certificaciones que garantizan el cumplimiento de las normas internacionales .

    P8: ¿Cuáles son las dimensiones físicas del LC1D95M7C?

    A: Dimensiones aproximadas: 127 mm de alto × 85 mm de ancho × 130 mm de profundidadPesa aproximadamente 1,588 kg. .

    P9: ¿Cuál es la diferencia entre las categorías de utilización AC-3 y AC-1?

    A: AC-1 Está diseñado para cargas resistivas (por ejemplo, calefacción) con una corriente nominal de 125 A. AC-3 Está diseñado para el arranque y la conmutación de motores (motores de jaula de ardilla) con una corriente nominal de 95 A. El AC-3 implica corrientes de irrupción más altas durante el arranque, de ahí la menor corriente nominal continua. .

    P10: ¿Cuál es la frecuencia máxima de funcionamiento?

    A: La tasa máxima de funcionamiento es 3600 ciclos por hora a temperaturas ambiente inferiores a 60 °C .
