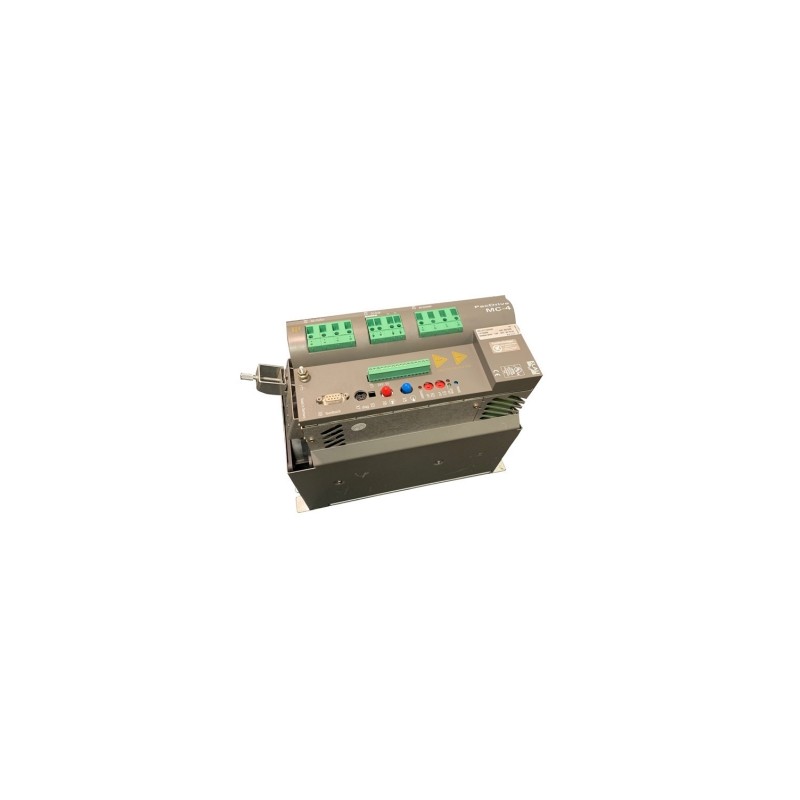

El Schneider Electric VDM01D10AA00, también conocido como el MC-4/11/10/400Es un servomotor PacDrive de alto rendimiento de la serie ELAU MC-4. Diseñado para un control de movimiento preciso en la automatización industrial avanzada, este servomotor integra la etapa de potencia y el regulador para un solo eje en una carcasa compacta. Forma parte de la plataforma PacDrive™, diseñada para arquitecturas de control descentralizadas en líneas de producción de alta velocidad. .
Estado del producto: Este modelo ha sido interrumpido Según el fabricante, Schneider Electric recomienda la serie Lexium 62 como reemplazo directo para la actualización.
Número de artículo :
VDM01D10AA00Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
FrancePuerto marítimo :
Wuhan, Hubei,ChinaPlazo de entrega :
3-5 daysPeso :
3.5kgPresupuesto
MC-4/11/10/400 Novedad en stock
Peso neto (kg) | 3,8 kg |
Dimensiones del embalaje | 40*36*18 |
Unidad de medida del tamaño del paquete | CM |
Más detalles
País natal | Francia |
Estado del producto | Nuevo |
Garantía | un año |
Método de pago | Transferencia bancaria, Western Union |
Método de envío | DHL/FedEx/UPS/TNE/EMS |
| Característica | Descripción |
|---|---|
| Diseño compacto e integrado | Etapa de potencia y regulador de software integrados en una única carcasa para un eje. . |
| Arquitectura distribuida | La comunicación con el PacController o PacPC se realiza mediante cable de fibra óptica (interfaz SERCOS). . |
| Amplio rango de voltaje | Clasificado para corriente alterna trifásica de 380 V (-10 %) a 480 V (+10 %), apto para redes eléctricas globales. . |
| Reconocimiento automático del motor | Simplifica la puesta en marcha al detectar automáticamente los servomotores conectados. . |
| Alta capacidad de sobrecarga | Capaz de hasta 250% sobrecarga para aplicaciones dinámicas exigentes . |
| Interfaz SERCOS integrada | Bus de comunicación estándar de alta velocidad en tiempo real para sincronización multieje. . |
| Instalación de gabinetes | Clase de protección IP20, diseñada para su instalación dentro de un armario de control. . |
| Refrigeración robusta | Ventilador integrado para una gestión térmica fiable. . |
| Parámetro | Especificación |
|---|---|
| Fabricante | Schneider Electric (ELAU) |
| Número de pieza | VDM01D10AA00 |
| Designación del modelo | MC-4/11/10/400 |
| Serie | ELAU PacDrive MC-4 |
| Energía primaria | Corriente alterna trifásica de 380 V (-10 %) a 480 V (+10 %), 50/60 Hz |
| Corriente nominal | 10 A |
| Capacidad de potencia | Máx. 34,5 / 69 kVA |
| Suministro de control | CC 24 V (-15 % / +25 %) / 1 A |
| Fuente de alimentación de control | Aprox. 12 W |
| Comunicación | Interfaz SERCOS integrada |
| Soporte para codificadores | Procesamiento de codificadores de una y varias vueltas |
| Enfriamiento | Ventilador interno |
| Clase de protección | IP20 |
| País natal | Alemania (DE) |
| Peso | Aprox. 4,0 kg |
| Dimensiones | Aprox. 40,5 × 31,0 × 10,0 cm |
El VDM01D10AA00 es ideal para el control de movimiento de alta velocidad y alta precisión en arquitecturas de automatización distribuida. :
Máquinas de embalajeLíneas de envasado y llenado de alta velocidad .
Prensas de imprentaEquipos de impresión de alimentación continua y de hojas sueltas .
Líneas de montaje: Ensamblaje automatizado de componentes y componentes electrónicos .
Producción de alimentos y bebidasSistemas de llenado, taponado y etiquetado .
RobóticaControl de robot multieje .
Manipulación de materialesSistemas de pórtico y almacenamiento/recuperación automatizados .
Maquinaria textilEquipos de hilado, tejido y acabado .
Máquinas herramienta CNCCentros de mecanizado de alta precisión .
| Característica | Beneficio |
|---|---|
| Diseño descentralizado | Simplifica la logística y reduce los requisitos de espacio en los gabinetes. . |
| Comunicación por fibra óptica SERCOS | Proporciona sincronización en tiempo real e inmune al ruido para sistemas multieje. . |
| Interfaz de codificador flexible | Admite codificadores absolutos de una y varias vueltas para retroalimentación de alta resolución. . |
| Puesta en marcha basada en software | No se requiere ningún programa de usuario en la unidad; la configuración se completa mediante el software de ingeniería PacDrive. . |
| SERCOS integrado | Reduce la complejidad del cableado y el tiempo de puesta en marcha. . |
| Identificación automática del motor | Elimina la introducción manual de parámetros y reduce los errores de puesta en marcha. . |
| Alta capacidad de sobrecarga | Gestiona las demandas de par máximo sin sobredimensionar el accionamiento. . |
Aviso de descontinuación: Este modelo está descontinuado. Para nuevos proyectos o reemplazos de alto volumen, Schneider recomienda el Lexium 62 serie .
Entorno del sistema: El impulso es no una unidad independiente. Está diseñada como parte del PacDrive ecosistema que requiere un maestro PacController o PacPC a través de SERCOS .
Entorno de programación: La configuración y puesta en marcha se realizan a través de Schneider Electric. Experto en máquinas (anteriormente SoMachine) o software ELAU PacDrive .
Solo armario de control: Con una clasificación IP20, este variador debe instalarse en un armario eléctrico protegido. .
Cables: Requiere cables específicos para el motor, el control y el sistema SERCOS para su funcionamiento. .
A: Son el mismo producto. MC-4/11/10/400 es la designación del modelo/pedido, mientras que VDM01D10AA00 es el código de producto utilizado dentro del sistema Schneider Electric .
A: El accionamiento requiere una alimentación trifásica de CA 380-480V y está clasificado en 10A .
A: Utiliza un sistema integrado SERCOS interfaz, normalmente conectada mediante cable de fibra óptica a un PacController .
A: Sí, admite ambos de una sola vuelta y de varias vueltas procesamiento de codificador absoluto .
A: Este producto es interrumpido. Schneider Electric recomienda el Lexium 62 serie como actualización oficial .
A: Está configurado utilizando el sistema de Schneider Electric. Experto en máquinas (anteriormente SoMachine) o el software heredado ELAU PacDrive .
A: Está diseñado específicamente para el PacDrive ecosistema. Si bien puede integrarse en otros sistemas, la funcionalidad completa (especialmente la sincronización multieje) depende del controlador PacDrive. .
A: La clase de protección es IP20, lo que indica que está destinado a ser instalado dentro de un armario de control. .
