Breve introducción de Yokogawa
Las principales actividades comerciales de Yokogawa son: la automatización industrial y el hardware y software de prueba y medición.
Los productos de Yokogawa se utilizan en una variedad de industrias que requieren sistemas de control de procesos. Dependiendo del tamaño y los requisitos del proyecto, Yokogawa ofrece una variedad de sistemas de control: DCS, PLC, SCADA y ESD (Parada de emergencia)Yokogawa también se ha asociado con Shell Global Solutions para proporcionar soluciones avanzadas de control de procesos (APC) para refinerías, plantas petroquímicas y plantas químicas.
Información detallada

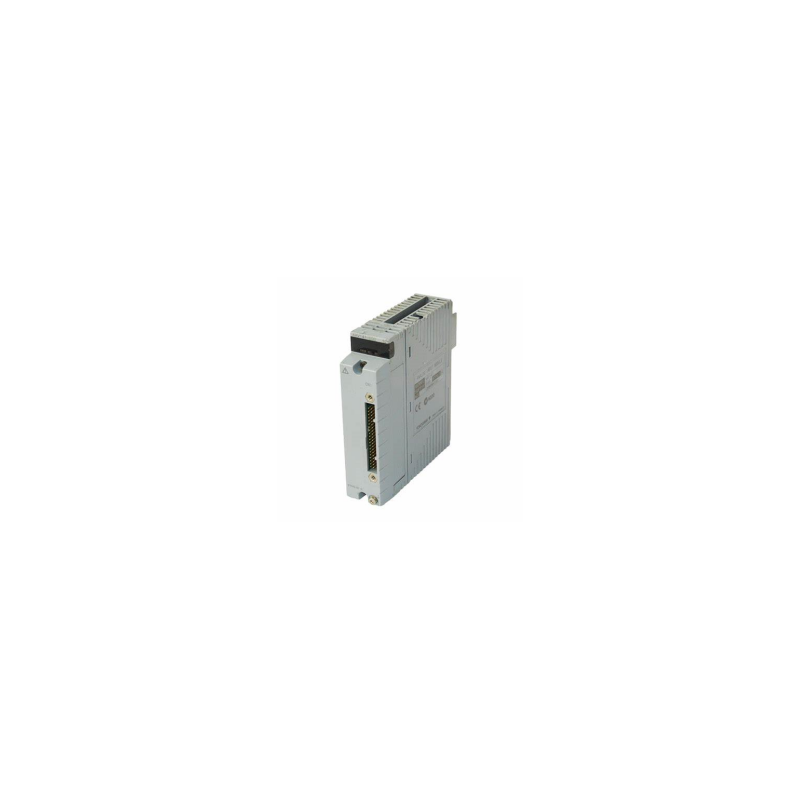

Módulo de entrada de corriente/tensión AAM10 (tipo simple), 1 canal
País natal | Singapur |
Estado del producto | Nuevo |
Garantía | un año |
Método de pago | Transferencia bancaria, Western Union |
Método de envío | DHL/FedEx/UPS/TNE/EMS |
Características principales
Especificaciones técnicas
General
Especificaciones de entrada
Fuente de alimentación y transmisor
Actuación
Aislamiento
Medio ambiente e instalación
Aplicaciones
El AAM10 es adecuado para una amplia gama de aplicaciones de monitorización de procesos industriales en entornos DCS basados en CENTUM:
Industrias de procesos: Monitoreo de temperatura, presión, flujo y nivel en plantas de petróleo y gas, químicas y petroquímicas.
Generación de energíaAdquisición de señales de instrumentación de calderas y turbinas
Tratamiento de agua y aguas residualesMonitoreo de flujo y nivel
Fabricación de productos farmacéuticosMonitorización de parámetros críticos del proceso
Alimentos y bebidasMonitorización del circuito de temperatura y presión
Beneficios clave
Notas importantes
Requisitos del sistema: El AAM10 requiere la revisión de software del sistema R2.07 o posterior para una compatibilidad total.
Fuente de alimentaciónEl módulo se alimenta a través de la unidad de interfaz de nodo CENTUM (AND50, ANS50, AND20, ANS20) o la estación de control de campo (PFCS/PFCD).
Comportamiento del bucle de corrienteCuando el AAM10 está apagado o en condiciones anormales, el bucle de entrada de corriente está abierto.
Restricción de compartición de señalNo comparta señales de corriente con otros receptores. Para aplicaciones de señal compartida, conecte una resistencia de derivación de 250 Ω y utilice el modo de voltaje.
Compatibilidad de barrerasSe puede combinar con la barrera MTL 728; en este caso, la resistencia del cableado debe ser ≤10 Ω y la tensión mínima de funcionamiento del transmisor de 2 hilos debe ser ≤12 V CC.
Configuración de la señalEl tipo y los rangos de la señal de entrada se configuran mediante software; se requiere una configuración adecuada antes de la puesta en marcha.
Preguntas frecuentes
P1: ¿Qué tipos de señales acepta el AAM10?
A: El AAM10 acepta ambos Corriente continua de 4-20 mA y Voltaje de 1-5 V CC señales. El tipo de entrada es configurable mediante software. .
P2: ¿Puede el AAM10 alimentar directamente transmisores de 2 hilos?
A: Sí. El módulo proporciona una integración Alimentación en bucle de CC de 25,0 a 25,5 V con un Límite de corriente de 60 mA para alimentar transmisores de campo de 2 hilos .
P3: ¿Cuál es el período de actualización de datos de AAM10?
A: El período fijo de actualización de datos es 50 ms .
P4: ¿El AAM10 es intercambiable en caliente?
A: Sí, el módulo admite el reemplazo en línea (en caliente) en racks de E/S CENTUM compatibles, siempre que el módulo de reemplazo comparta la misma revisión de hardware y configuración de canal. .
P5: ¿Cuál es la precisión del AAM10?
A: La precisión es ±4 mV para entrada de voltaje y ±16 µA para entrada de corriente. La deriva de temperatura es de ±8 mV y ±32 µA por cada cambio de 10 °C. .
P6: ¿Cuál es la diferencia entre AAM10 y AAM10B?
A: El estándar AAM10 Se utiliza para señales analógicas estándar. AAM10B La variante normalmente incluye soporte para la Protocolo BRAIN, lo que permite la comunicación digital y el diagnóstico con dispositivos de campo inteligentes de Yokogawa. .
P7: ¿Es compatible el AAM10 con CENTUM VP?
A: El AAM10 está diseñado principalmente para los sistemas CENTUM CS 3000 y CENTUM CS 1000. Si bien algunos componentes de hardware pueden ser compatibles con versiones anteriores, verifique la compatibilidad específica del bus de E/S si intenta utilizarlo en un sistema CENTUM VP. .
P8: ¿Qué nivel de aislamiento proporciona el AAM10?
A: El módulo proporciona aislamiento galvánico de entrada al sistema con un 1500 V CA Soporta una tensión nominal de 1 minuto, protegiendo el sistema de control del ruido externo y de posibles fallos.
