YOKOGAWA AAM11 Current/Voltage Input Module (4-20mA, 1-5V) - CENTUM CS VP DCS - Yokogawa Spare Parts

Módulo de entrada de corriente/voltaje Yokogawa AAM11

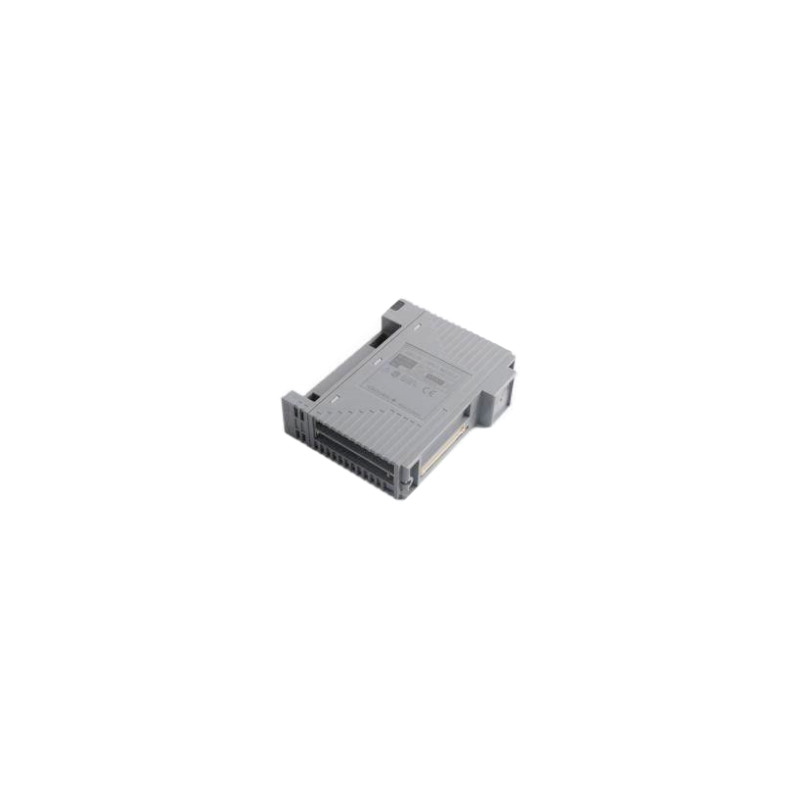

El Yokogawa AAM11 Es un módulo de entrada analógica de alta precisión diseñado para los sistemas de control distribuido (DCS) Yokogawa CENTUM CS 3000 y CENTUM CS 1000.Funciona como una interfaz fundamental para adquirir señales de corriente estándar de 4-20 mA y de voltaje de 1-5 V CC provenientes de transmisores y sensores de campo, convirtiéndolas en datos digitales para un control y monitoreo precisos del proceso. Diseñado con soporte para el protocolo BRAIN, el AAM11 es especialmente adecuado para aplicaciones que requieren comunicación digital con dispositivos de campo inteligentes de Yokogawa.

Número de artículo :
AAM11
Pedido (cantidad mínima de pedido) :
1
Pago :
EXW
Origen del producto :
Singapore
Puerto marítimo :
Wuhan, Hubei, China
Plazo de entrega :
3-5 days
Peso :
1kg

Breve introducción de Yokogawa

Las principales actividades comerciales de Yokogawa son: la automatización industrial y el hardware y software de prueba y medición.

Los productos de Yokogawa se utilizan en una variedad de industrias que requieren sistemas de control de procesos. Dependiendo del tamaño y los requisitos del proyecto, Yokogawa ofrece una variedad de sistemas de control: DCS, PLC, SCADA y ESD (Parada de emergencia)Yokogawa también se ha asociado con Shell Global Solutions para proporcionar soluciones avanzadas de control de procesos (APC) para refinerías, plantas petroquímicas y plantas químicas.

Información detallada

Módulo de entrada de corriente/voltaje AAM11, 1 canal

País natal	Singapur
Estado del producto	Nuevo
Garantía	un año
Método de pago	Transferencia bancaria, Western Union
Método de envío	DHL/FedEx/UPS/TNE/EMS

Características principales

Característica	Descripción
Entrada de señal dual	Admite señales de corriente continua de 4-20 mA y de voltaje continuo de 1-5 V.
Soporte del protocolo BRAIN	Permite la comunicación digital y el diagnóstico con dispositivos de campo compatibles con BRAIN.
Fuente de alimentación integrada para el transmisor	Proporciona alimentación de bucle de CC de 25,0 a 25,5 V (límite de corriente de 60 mA) para transmisores de 2 hilos.
Aislamiento galvánico	Aislamiento de entrada al sistema con una tensión nominal de resistencia de 1500 V CA, que protege contra bucles de tierra y ruido.
Configurable por software	El tipo y los rangos de la señal de entrada se configuran mediante software.
Integración de sistemas CENTUM	Diseñado para los sistemas CENTUM CS 1000/3000 y CENTUM VP.
Capacidad de intercambio en caliente	Admite la sustitución de módulos en línea en nidos de E/S compatibles. (Verificar la compatibilidad con la revisión específica)

Especificaciones técnicas

General

Parámetro	Especificación
Fabricante	Yokogawa
Modelo	AAM11
Variantes de sufijo	-S1, -S2 (niveles de revisión de hardware)
Tipo de producto	Módulo de entrada de corriente/voltaje
Sistemas compatibles	CENTUM CS 1000, CENTUM CS 3000, CENTUM VP
País natal	Japón
Peso	Aprox. 0,1 kg a 0,7 kg

Especificaciones de entrada

Parámetro	Especificación
Tipos de señales de entrada	4-20 mA CC, 1-5 V CC (configurable por software)
Resistencia de entrada	1 MΩ (100 kΩ en estado de apagado)
Voltaje de entrada admisible	-10 a 30 V CC
Corriente de entrada admisible	40 mA CC máximo

Fuente de alimentación y transmisor

Parámetro	Especificación
Consumo de energía del sistema	≤300 mA a 5,0 V CC
Alimentación del sistema de 24 V	46 mA máx. a 24,0 V CC
Fuente de alimentación del transmisor	25,0 a 25,5 V CC, ≤60 mA CC
Potencia de lógica interna	10 mA máx. a 5,0 V CC

Actuación

Parámetro	Especificación
Período de actualización de datos	50 ms
Deriva de temperatura (voltaje)	±4 mV por cada cambio de 10 °C
Variación de temperatura (actual)	±32 µA por cada cambio de 10 °C
Precisión (Voltaje auxiliar)	±24 mV por cada cambio de 10 °C

Aislamiento e instalación

Parámetro	Especificación
Tipo de aislamiento	Aislamiento galvánico de entrada al sistema
Tensión de resistencia	1500 V CA durante 1 minuto
Instalación	Módulo de E/S Nest; Unidad de interfaz de nodo (AND50, ANS50); Rack de expansión de E/S; Estación de control de campo PFCS/PFCD
Conexión de cableado	Terminales de tornillo M4 mediante conector A2BA3D o ELCO.

Aplicaciones

El AAM11 es adecuado para una amplia gama de aplicaciones de monitorización de procesos industriales en entornos DCS basados en CENTUM:

Industrias de procesos: Monitoreo de presión, temperatura, flujo y nivel en plantas de petróleo y gas, químicas y petroquímicas.
Generación de energíaAdquisición de señales de instrumentación de calderas y turbinas
Fabricación de productos farmacéuticosMonitorización de parámetros críticos del proceso
Tratamiento de agua y aguas residualesMonitoreo de flujo y nivel
Actualizaciones del sistemaCompatibilidad con la actualización del sistema RIO mediante el adaptador A2SAM105

Beneficios clave

Beneficio	Descripción
Integración del protocolo BRAIN	Admite la comunicación digital con dispositivos de campo inteligentes de Yokogawa, lo que permite diagnósticos avanzados.
Cableado de bucle simplificado	La fuente de alimentación integrada del transmisor elimina la necesidad de módulos de alimentación separados para dispositivos de campo de 2 hilos.
Interferencia de ruido reducida	El aislamiento galvánico (1500 V CA) suprime el ruido de modo común y elimina los bucles de tierra.
Configuración flexible	Los modos de entrada seleccionables por software se adaptan a diversos tipos de sensores.
Integración DCS comprobada	Diseñado específicamente para arquitecturas CENTUM, lo que garantiza compatibilidad y un rendimiento fiable.

Notas importantes

Compatibilidad con el cerebroEl AAM11 incluye soporte para el protocolo BRAIN, lo que lo distingue del AAM10 estándar que no ofrece esta función.
Variantes de sufijoLos sufijos -S1 y -S2 indican diferentes niveles de revisión de hardware; verifique la compatibilidad para las actualizaciones del sistema.
Requisitos del sistemaEl módulo requiere la arquitectura de sistema CENTUM CS 1000/3000 o VP para su funcionamiento.
Ruta de actualizaciónAl actualizar desde sistemas RIO, el adaptador de E/S A2SAM105 se puede utilizar con módulos AAM11.
Intercambio en calienteVerifique la capacidad de intercambio en caliente para la revisión de hardware específica que está utilizando antes de intentar el reemplazo en línea.

Preguntas frecuentes

P1: ¿Qué tipos de señales acepta el AAM11?

A: El AAM11 acepta ambos Corriente continua de 4-20 mA y Voltaje de 1-5 V CC señales. El tipo de entrada es configurable mediante software..

P2: ¿Cuál es la diferencia entre AAM10 y AAM11?

A: El AAM11 es compatible con el Protocolo BRAIN para la comunicación digital con dispositivos de campo inteligentes, mientras que el AAM10 es una versión simplificada sin soporte para BRAIN..

P3: ¿Puede el AAM11 alimentar directamente transmisores de 2 hilos?

A: Sí. El módulo proporciona una integración Alimentación en bucle de CC de 25,0 a 25,5 V con un Límite de corriente de 60 mA para alimentar transmisores de campo de 2 hilos.

P4: ¿Cuál es el período de actualización de datos del AAM11?

A: El período fijo de actualización de datos es 50 ms.

P5: ¿El AAM11 es intercambiable en caliente?

A: Es posible que el módulo admita el reemplazo en línea en nidos de E/S compatibles, pero la capacidad de intercambio en caliente depende de la revisión de hardware específica. Verifique antes de intentar el reemplazo en caliente..

P6: ¿Cuál es el significado del sufijo (-S1, -S2)?

A: El sufijo indica el nivel de revisión del hardware. Los diferentes sufijos pueden presentar variaciones en los parámetros de la interfaz y la compatibilidad de la instalación..

P7: ¿Es compatible el AAM11 con CENTUM VP?

A: Sí, el AAM11 es compatible con los sistemas CENTUM CS 1000, CENTUM CS 3000 y CENTUM VP..

P8: ¿Qué nivel de aislamiento proporciona el AAM11?

A: El módulo proporciona aislamiento galvánico de entrada al sistema con un 1500 V CA Soporta una tensión nominal de 1 minuto, protegiendo el sistema de control del ruido externo y de posibles fallos..
