Ventajas principales

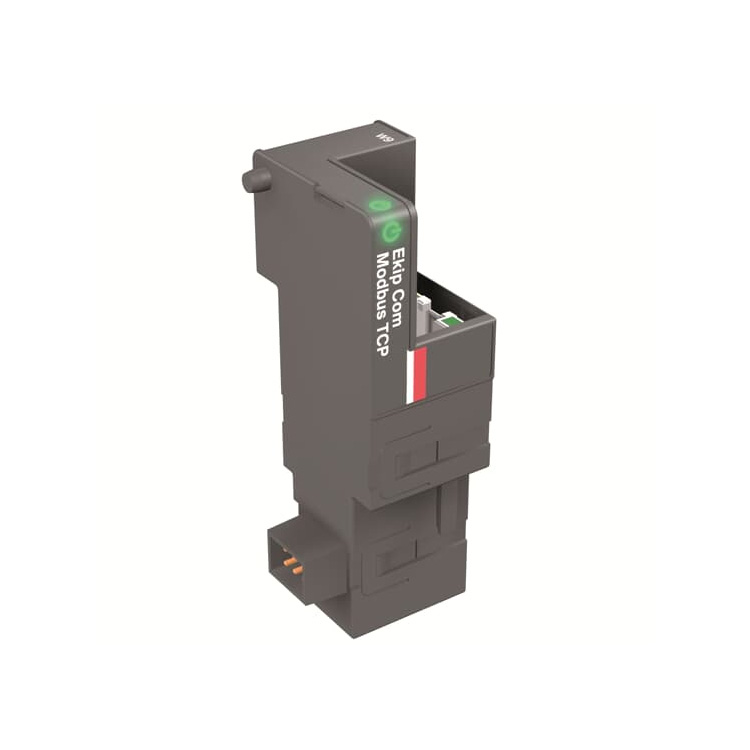

Monitoreo remoto integralEl módulo permite la lectura remota de mediciones eléctricas desde la unidad de disparo Ekip Touch, incluyendo datos de corriente, voltaje, potencia y energía. También se puede monitorear de forma remota la información del estado del interruptor automático, como abierto/cerrado/disparado y posición de montaje/desmontaje. .
Capacidad de control remotoCuando se utiliza con el módulo actuador adecuado, el Ekip Com Modbus TCP permite ejecutar comandos de apertura y cierre remotos en el interruptor automático. Esto posibilita el funcionamiento remoto completo de los interruptores en sistemas automatizados de distribución de energía. .
Funcionalidad del servidor HTTPEl servidor web integrado permite a los operadores acceder a la información del interruptor automático a través de un navegador web estándar introduciendo la dirección IP del módulo. Esto proporciona un método práctico y gratuito para la monitorización local sin necesidad de instalar software específico. .
Soporte de redundanciaPara aplicaciones que requieren alta disponibilidad, se puede instalar el módulo redundante Ekip Com Modbus TCP junto con el módulo estándar. Esta duplicación de puertos de comunicación garantiza la conectividad continua del sistema de supervisión en aplicaciones críticas como refinerías, plantas químicas y acerías. .
Integración perfecta del sistemaEl módulo admite la integración con el sistema de control de distribución eléctrica (EDCS) ABB Ability a través de Ekip Com Hub, lo que permite el mantenimiento predictivo basado en la nube, el análisis de energía y la generación de informes. .
Fácil instalación y configuraciónEl diseño tipo cartucho permite instalar el módulo directamente en la caja de terminales sin necesidad de herramientas especiales. La configuración se puede realizar a través de la pantalla de la unidad de disparo o mediante el software Ekip Connect de ABB. .
Parámetros técnicos
Escenarios de aplicación
El módulo ABB Ekip Com Modbus TCP es esencial en diversos sistemas de distribución de energía industriales y comerciales que requieren monitorización y control remotos:
Distribución de energía en centros de datosPermite la monitorización en tiempo real del estado de los interruptores automáticos y los parámetros eléctricos en las unidades de distribución de energía de los centros de datos, lo que facilita el mantenimiento proactivo y la optimización energética. .
Sistemas de automatización industrial: Integra los interruptores automáticos Emax 2 en las redes de automatización de fábricas para un control y monitoreo coordinados en las instalaciones de fabricación.
Instalaciones de petróleo y gasProporciona comunicación fiable para interruptores automáticos en refinerías y plantas petroquímicas, donde las configuraciones de comunicación redundantes garantizan un funcionamiento continuo. .
Sistemas de gestión de edificiosConecta los interruptores automáticos a las redes de automatización de edificios para la monitorización de la energía y la gestión de la carga en edificios comerciales e institucionales.
Gestión de energía basada en la nube: Al combinarse con el Ekip Com Hub, el módulo permite la conexión a ABB Ability EDCS para el mantenimiento predictivo basado en la nube, el análisis de energía y el diagnóstico remoto. .
Aplicaciones de redes inteligentes: Permite la integración de interruptores automáticos de baja tensión en la infraestructura de redes inteligentes para mejorar la visibilidad y el control de la red.
Qué incluye
Antes de comprar
Estado del stock: En stock – Listo para envío inmediato.
CondiciónNuevo y original. Cada unidad se prueba y verifica al 100% antes del envío.
Accesorios necesariosEl módulo Ekip Supply es necesario para proporcionar alimentación auxiliar de 24 V CC al módulo Ekip Com Modbus TCP y a la unidad de disparo. Solicítelo por separado si aún no está instalado. .
Nota de configuraciónEl módulo requiere la configuración de los ajustes de la dirección IP (estática o dinámica) a través de la pantalla de la unidad de viaje o del software Ekip Connect. Cada Ekip Touch solo puede equiparse con un módulo por tipo; no se pueden instalar dos módulos del mismo modelo simultáneamente. .
Aviso de seguridadEl módulo no se puede conectar directamente a Internet. Conéctelo únicamente a redes Ethernet dedicadas con las medidas de seguridad adecuadas (cortafuegos, etc.). .
GarantíaIncluye una garantía estándar de 12 meses que cubre defectos de materiales y mano de obra.
Preguntas frecuentes
P: ¿Qué representa el número de modelo 1SDA074151R1?
A: El número de pieza 1SDA074151R1 es el código de pedido específico de ABB para el módulo de comunicación Ekip Com Modbus TCP compatible con los interruptores automáticos de aire Emax 2 E1.2 a E6.2. .
P: ¿Cuál es la función principal del módulo Ekip Com Modbus TCP?
A: El módulo funciona como interfaz de comunicación que conecta la unidad de disparo Ekip Touch del interruptor automático a una red Ethernet mediante el protocolo Modbus TCP. Permite la monitorización remota de mediciones y estado, la configuración remota de parámetros de protección y (con módulos adicionales) el envío remoto de comandos de apertura y cierre. .
P: ¿Cuáles son los accesorios mínimos necesarios para su funcionamiento?
A: El módulo de alimentación Ekip es obligatorio para proporcionar alimentación auxiliar de 24 V CC tanto al módulo Ekip Com como a la unidad de disparo. El módulo no puede funcionar sin esta alimentación. .
P: ¿Cuál es la longitud máxima de cable Ethernet admitida?
A: La longitud máxima del cable desde el módulo Ekip Com Modbus TCP hasta el conmutador de red es de 100 metros. Se requiere un cable S/FTP de categoría 6 (doble blindaje) para una comunicación fiable. .
P: ¿Cuántos módulos de comunicación se pueden instalar en un interruptor automático?
A: Se pueden instalar hasta tres módulos de comunicación simultáneamente en los interruptores automáticos Emax 2 E2.2, E4.2 y E6.2. Se pueden instalar hasta dos módulos en los interruptores E1.2. Sin embargo, solo se puede instalar un módulo de cada tipo (por ejemplo, un Ekip Com Modbus TCP) por interruptor automático. .
P: ¿Puede este módulo funcionar como un servidor web?
R: Sí, el módulo Ekip Com Modbus TCP incluye funcionalidad de servidor HTTP. Al introducir la dirección IP del módulo en un navegador web, los operadores pueden acceder a la información del interruptor automático en modo de solo lectura. Sin embargo, no es posible realizar comandos remotos ni modificar parámetros a través de la interfaz web. .
P: ¿Cuál es la configuración de seguridad de red recomendada?
A: El módulo solo debe conectarse a redes Ethernet dedicadas con medidas de seguridad adecuadas, como cortafuegos. Nunca debe conectarse directamente a Internet. El gerente de planta es responsable de establecer y mantener medidas de ciberseguridad adecuadas. .
P: ¿Con qué rapidez pueden enviar este módulo?
R: Como se trata de un artículo en stock, normalmente lo enviamos en un plazo de 24 horas tras la confirmación del pedido a través de servicios de mensajería urgente internacionales como DHL o FedEx.
Modelos recomendados
El módulo ABB Ekip Com Modbus TCP funciona a la perfección con los siguientes componentes de ABB:

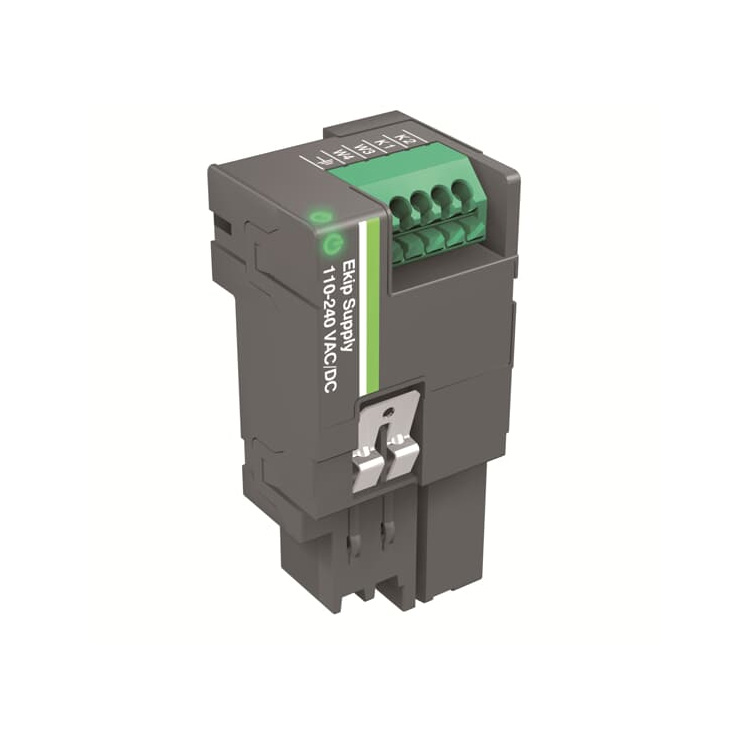

1SDA074172R1: Módulo de alimentación Ekip de 110-240 V CA/CC, necesario para proporcionar alimentación auxiliar al módulo de comunicación y a la unidad de disparo.
1SDA074173R1: Fuente de alimentación Ekip, versión de 24-48 V CC, para aplicaciones de alimentación auxiliar de CC de bajo voltaje.
1SDA074158R1Módulo redundante Ekip Com Modbus TCP, para aplicaciones que requieren puertos de comunicación redundantes y mayor disponibilidad del sistema. .
1SDA074152R1: Módulo Ekip Com Modbus RS-485, para aplicaciones que utilizan comunicación serie Modbus en lugar de Ethernet.
1SDA074155R1: Módulo Ekip Com Profinet, para la integración con redes industriales PROFINET.
Centro de comercio EkipMódulo de centro de comunicación que permite la conexión de todo el cuadro eléctrico a la plataforma en la nube ABB Ability EDCS para una gestión energética avanzada y un mantenimiento predictivo. .
Software Ekip ConnectSoftware de configuración de ABB para PC, que permite configurar direcciones IP, sincronización IEEE 1588 y otros parámetros avanzados del módulo. .
