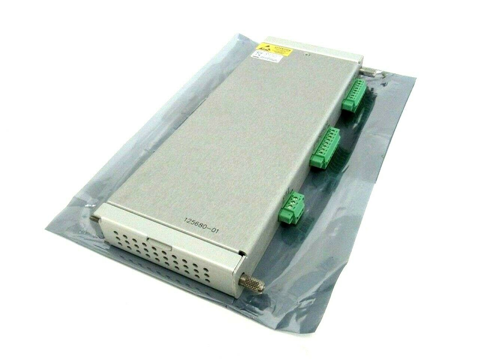

El Bentley Nevada 125680-01 es el Módulo de E/S Proximitor con terminaciones internas para el Monitor Proximitor 3500/40M en el sistema de protección de maquinaria 3500.Es un tarjeta de E/S trasera de altura completa que sirve como interfaz de hardware crítica entre los transductores de proximidad montados en campo (serie Bently Nevada 3300 XL) y el módulo de monitorización frontal 3500/40M.
Número de artículo :
125680-01Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXW/CIFOrigen del producto :
USAPuerto marítimo :
WuhanPlazo de entrega :
3-5daysPeso :
3kg| Especificación | Descripción |
|---|---|
| Fabricante | Bently Nevada (Baker Hughes) |
| Modelo | 125680-01 |
| Familia de productos | Monitor Proximitor 3500/40M |
| Tipo de producto | Módulo de E/S Proximitor (terminaciones internas) |
| Monitor compatible | Monitor Proximitor 3500/40M (tarjeta principal 176449-01) |
| Número de canales | 4 canales de entrada para transductores de proximidad no aislados |
| Sensores compatibles | Transductores de proximidad Bently Nevada 3300 XL de 8 mm, 11 mm y 25 mm |
| Excitación del transductor | Fuente de alimentación de -24 V CC proporcionada por el monitor |
| Impedancia de entrada | 10 kΩ por canal |
| Tipo de terminación | Terminaciones internas (bloques de terminales de tornillo integrados) |
| Consumo de energía | 7,7 W típico |
| Diagnóstico de bucles | Detecta condiciones de circuito abierto y cortocircuito en los bucles del transductor. |
| Intercambio en caliente | Compatible (la alimentación principal del rack puede permanecer activada). |
| Temperatura de funcionamiento | -30°C a +65°C (-22°F a +150°F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Humedad | 95%, sin condensación |
| Dimensiones (Ancho x Alto x Profundidad) | 24,4 mm x 241,3 mm x 99,1 mm |
| Peso | Aprox. 0,20 kg (0,44 lb) |
| Tratamiento con PCB | Placa de circuito impreso con recubrimiento de protección |
| Certificaciones | Certificaciones CE, CSA y ATEX para áreas peligrosas, conforme a la norma API-670. |
| País natal | EE.UU |
| Estado del ciclo de vida | Activo / Disponible como excedente nuevo |
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| 125680-01 (este modelo) | Módulo de E/S Proximitor con terminaciones internas | Monitorización estándar de 3500/40M con cableado interno para rack. |
| 126615-01 | Módulo de E/S Proximitor con Terminaciones externas | Aplicaciones que requieren acceso al cableado externo |
| 135489-04 | Módulo de E/S Proximitor con Barreras internas + Terminaciones internas | Aplicaciones en áreas peligrosas (intrínsecamente seguras) |
| 149716-01 | TMR Módulo de E/S Proximitor con terminaciones externas | Configuraciones redundantes modulares triples |
| 176449-01 | Monitor Proximitor 3500/40M (tarjeta principal) | Tarjeta frontal complementaria para el 125680-01 |
| 3500/42M | Monitor sísmico/de proximidad | Aplicaciones que requieren datos sísmicos (velocidad/aceleración) |
P1: ¿Cuál es la función principal del 125680-01?
Es el Módulo de E/S trasero Para el monitor Proximitor 3500/40M. Funciona como interfaz de hardware directa que conecta los transductores de proximidad de corrientes de Foucault externos con el monitor frontal. Proporciona una excitación de potencia estable para el sensor, recibe voltajes de desplazamiento analógicos sin procesar y canaliza estas señales a través del plano posterior a la tarjeta procesadora principal para el cálculo de parámetros de la maquinaria como la vibración radial, la excentricidad del eje, la posición de empuje, la expansión diferencial y el REBAM.
P2: ¿Cuál es la diferencia entre 125680-01 y 126615-01?
La principal diferencia es la método de terminación. El 125680-01 usos Terminaciones internas — El cableado de campo se conecta directamente a los bloques de terminales de tornillo integrados en el módulo. 126615-01 usos Terminaciones externas — El cableado de campo se conecta a bloques de terminación externos separados, con un cable plano que se conecta al módulo de E/S. .
P3: ¿Puede el modelo 125680-01 aceptar señales de sensores de proximidad que no sean de Bently Nevada?
No. Las trayectorias internas y las matrices de escalado están calibradas específicamente para los transductores de proximidad Bently Nevada. El uso de sondas de terceros alterará los factores de escala lineales, invalidará las conversiones de medición y generará errores de calibración.
P4: ¿Cómo puedo solucionar un problema con un canal que muestra un estado persistente de "NO OK"?
Mida el voltaje de brecha de CC sin procesar a través del SIG y COM terminales con un multímetro. Una sonda en buen estado muestra entre -4V CC y -16V CC. Si el voltaje está cerca de 0V o refleja el suministro completo de -24V, es probable que la falla sea un Cable corto o conductor abierto en el campo en lugar de una falla del módulo de E/S .
P5: ¿El componente 125680-01 es reemplazable en caliente?
Sí. El módulo admite la operación de intercambio en caliente: la alimentación principal del rack puede permanecer energizada durante el reemplazo del módulo. Sin embargo, al extraer el módulo se corta inmediatamente la alimentación de excitación a los sensores de campo, lo que activa una "Fallo del monitor". Antes de extraerlo, accione el interruptor de bloqueo de llave del rack a Modo PROGRAMA y habilitar las banderas de derivación del canal de software a través del software de configuración de rack 3500 para evitar que se activen los relés de disparo de emergencia posteriores.
